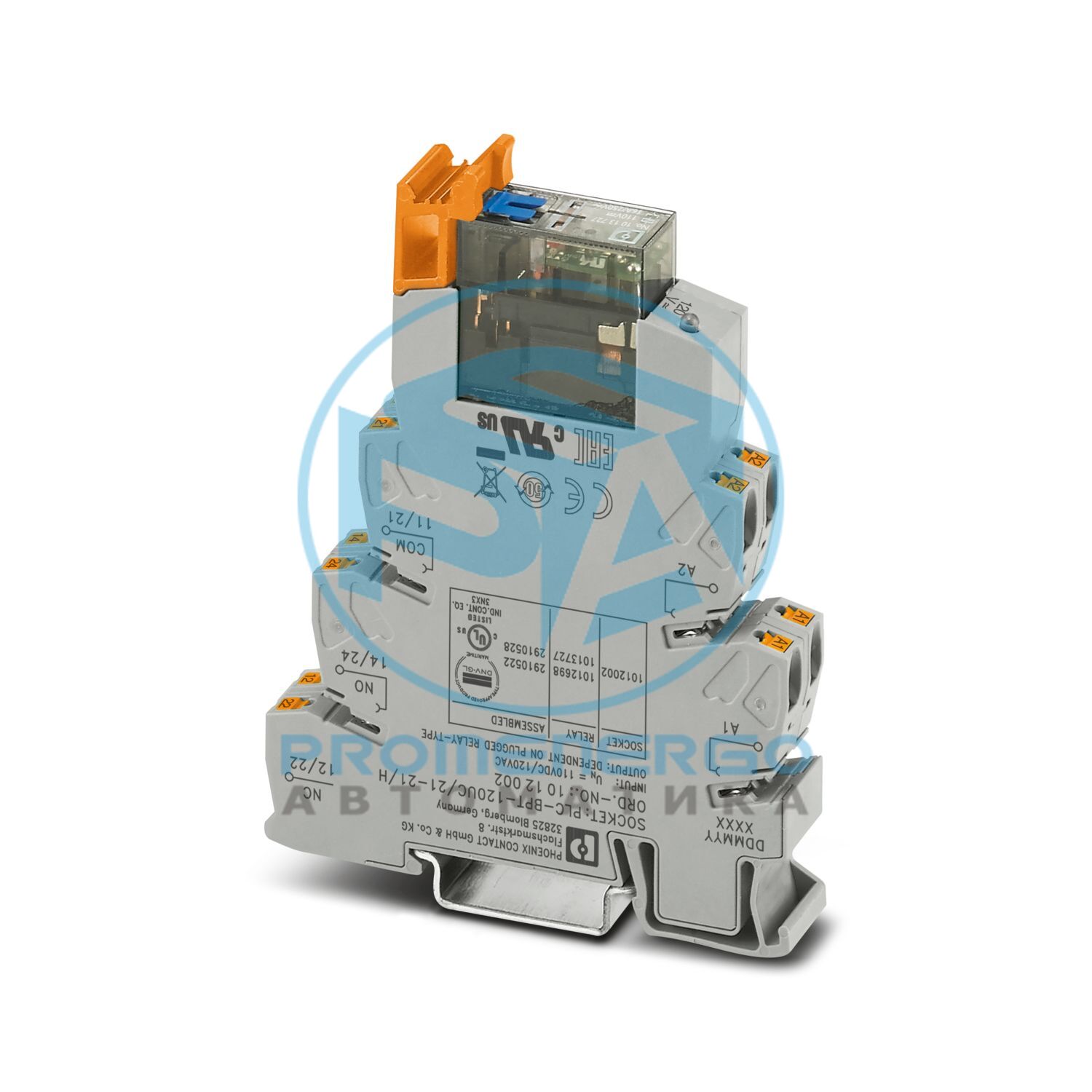

PLC-INTERFACE, состоит из релейной базы и вставного многослойного реле с золотыми контактами с ручным управлением, встроенным светодиодом состояния, зажим Push-in, 2 перекидных контакта, мостовой выпрямитель, входное напряжение: 120 В переменного тока / 110 В постоянного тока
Технические характеристики
Тип продукта
Релейный модуль
Семейство продуктов
ПЛК-ИНТЕРФЕЙС
Приложение
Пальмовый переключатель
Режим работы
100% рабочий коэффициент
Механический срок службы
5x 10 6 циклов
Изоляция
Безопасная изоляция, усиленная изоляция
Категория перенапряжения
III
Степень загрязнения
2
Дата последней обработки данных
01.04.2026
Максимальная рассеиваемая мощность для номинального состояния
0,6 Вт
Испытательное напряжение (обмотка/контакт)
4 кВ среднеквадратичное значение (50 Гц, 1 мин, обмотка/контакт)
следующие значения применимы, если золотой слой разрушен
Максимальное коммутируемое напряжение
250 В переменного/постоянного тока
Минимальное коммутируемое напряжение
12 В (10 мА)
Ограничение постоянного тока
6 А
Максимальный пусковой ток
12 А (20 мс)
Мин. ток переключения
10 мА (12 В)
Разрывная мощность (омическая нагрузка) макс.
192 Вт (24 В постоянного тока)
Коммутационная способность
1 А (24 В (DC13))
Способ подключения
Соединение push-in
Длина зачистки
10 мм
Сечение проводника жесткое
0,14 мм2 ... 2,5 мм2
Сечение провода гибкое
0,14 мм2 ... 2,5 мм2
Сечение проводника AWG
26 ... 14
Ширина
14 мм
Высота
80 мм
Глубина
104 мм
Цвет
серый (RAL 7042)
Класс воспламеняемости согласно UL 94 (корпус)
V0 (корпус)
Степень защиты (Реле)
РТ II (Эстафета)
Степень защиты (Реленая база)
IP20 (релейная база)
Степень защиты (Место установки)
>= IP54 (Место установки)
Температура окружающей среды (рабочая)
-20 °С ... 55 °С
Температура окружающей среды (хранение/транспортировка)
-20 °С ... 85 °С
Высота
<= 2000 м
Сертификат
CE-совместимый
Сертификат
UKCA-совместимый
Идентификация
УЛ 508
Идентификация
УЛ 508
Сертификат
ТАЕ0000196
Идентификация
ИСА-С71.04. G3 Суровая группа
Температура
Д
Влажность
А
Вибрация
Б/К
ЭМС
Б
Корпус
При установке на судно должна быть обеспечена необходимая защита согласно Правилам.
Электромагнитная совместимость
Соответствие директиве ЭМС
Директива по низкому напряжению
Соответствие директиве по низковольтному оборудованию
Стандарты/правила
ЭН 50178
Тип крепления
Монтаж на DIN-рейку
Примечание по сборке
в строках с нулевым интервалом
Монтажное положение
любой
Номер позиции
2910528
Упаковочная единица
10 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
округ Колумбия
Ключ продукта
ДК62БД
GTIN
4055626486796
Вес за штуку (включая упаковку)
72,76 г
Вес за штуку (без упаковки)
64 г
Номер таможенного тарифа
85364900
Страна происхождения
DE
ЭКЛАСС-13.0
27371601
ЭКЛАСС-15.0
27371601
ЭТИМ 10.0
EC001437
СПСК 21.0
39122300
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
