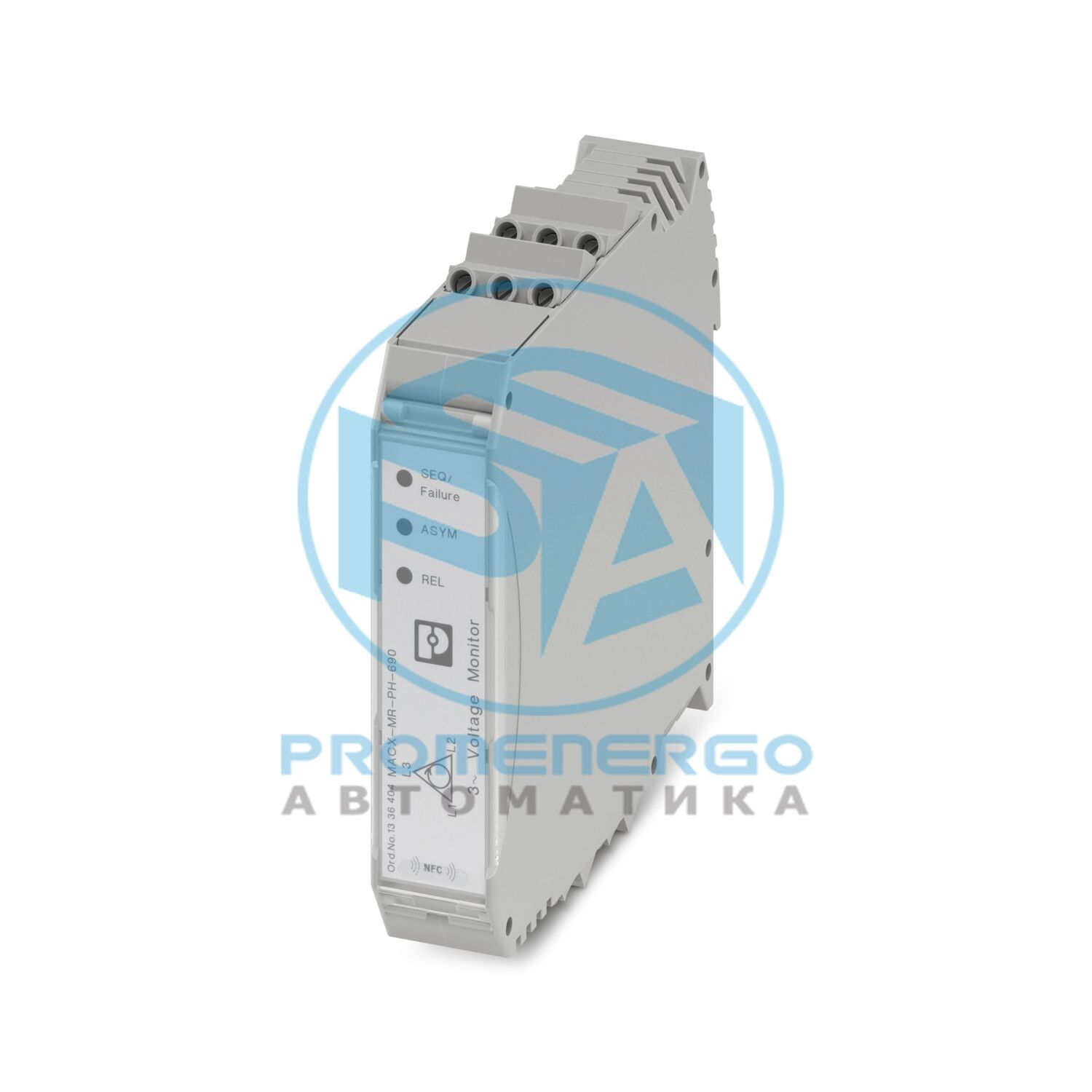

Трехфазное реле контроля напряжения, широкодиапазонный источник питания 24 В AC/DC ... 240 В AC/DC, контроль чередования фаз, обрыва фазы и асимметрии (с регулируемой асимметрией и задержкой срабатывания). Его можно настроить с помощью приложения для смартфона с помощью функции беспроводной связи NFC, выходов с сухими контактами 1x2 PDT, принципа замкнутой цепи, автоматического сброса, дополнительного винтового соединения и штекерного соединения.
Технические характеристики
Тип продукта
Реле контроля фаз
Режим работы
Замкнутая схема
Механический срок службы
ок. 3x 10 7 циклов
Категория перенапряжения
III
Степень загрязнения
3
Номинальное импульсное выдерживаемое напряжение
6 кВ
Срок службы электрооборудования
ок. 1x 10 5 циклов, резистивная нагрузка 2000 В А
Максимальная рассеиваемая мощность для номинального состояния
15 Вт
Тип сети
3-фазный
Номинальное напряжение изоляции
690 В
Электрическая изоляция
300 В
Диапазон напряжения питания
24 В AC/DC ... 240 В AC/DC 15 % ... +10 %
Номинальная потребляемая мощность
15 ВА (1,5 Вт)
Диапазон частот
48 Гц ... 400 Гц
Имя входа
Измерительный вход
Измеренное значение
Синусоидальный переменный ток (48 Гц...63 Гц)
Входное сопротивление входа напряжения
1 МОм
Диапазон частот
48 Гц ... 400 Гц
Максимальный температурный коэффициент
0,05 %/К
Диапазон настройки задержки ответа
0 с...99,9 с
Минимальный диапазон настройки порогового значения напряжения
160 В
Макс. диапазон установки порогового значения напряжения
690 В
Функция
Асимметрия
Базовая точность
1 %
Точность повторения
0.5 %
Асимметрия
2 % ... 30 % / ВЫКЛ.
Влияние напряжения
0.5 %
Время восстановления
200 мс
Тип переключения контактов
2 плавающих переключающих контакта
Максимальное коммутируемое напряжение
250 В переменного тока
Разрывная мощность (омическая нагрузка) макс.
2000 ВА (8 А/250 В переменного тока)
Выходной предохранитель
10 А (быстродействующий)
Способ подключения
Винтовое соединение
Длина зачистки
10 мм
Сечение проводника жесткое
0,2 мм2 ... 2,5 мм2
Сечение провода гибкое
0,2 мм2 ... 2,5 мм2
Сечение проводника AWG
24 ... 14
Момент затяжки
0,5 Нм... 0,6 Нм (5 фунт-дюйм... 7 фунт-дюйм)
Ширина
22,5 мм
Высота
109 мм
Глубина
114 мм
Класс воспламеняемости согласно UL 94.
В0
Изоляционный материал корпуса
ПБТ
Степень защиты
IP40 (корпус)
Температура окружающей среды (рабочая)
-25 °С ... 70 °С
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 85 °С
Высота
2000 м
Допустимая влажность (эксплуатация)
10 % ... 95 %
Идентификация
CE-совместимый
Идентификация
Внесен в список UL/C-UL UL 508
Идентификация
ГБ/Т 14048,5
Электромагнитная совместимость
Соответствие директиве ЭМС
Директива по низкому напряжению
Соответствие директиве по низковольтному оборудованию
Помехоустойчивость
ЭН 61000-6-2
Стандарты/правила
ЭН 61000-6-4
Тип крепления
Монтаж на DIN-рейку
Примечание по сборке
на стандартной DIN-рейке NS 35 в соответствии с EN 60715
Монтажное положение
любой
Номер позиции
1336404
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
округ Колумбия
Ключ продукта
ДК6611
GTIN
4063151636623
Вес за штуку (включая упаковку)
198,5 г
Вес за штуку (без упаковки)
195 г
Номер таможенного тарифа
85364900
Страна происхождения
Китай
ЭКЛАСС-13.0
27371803
ЭКЛАСС-15.0
27371803
ЭТИМ 10.0
EC001441
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
