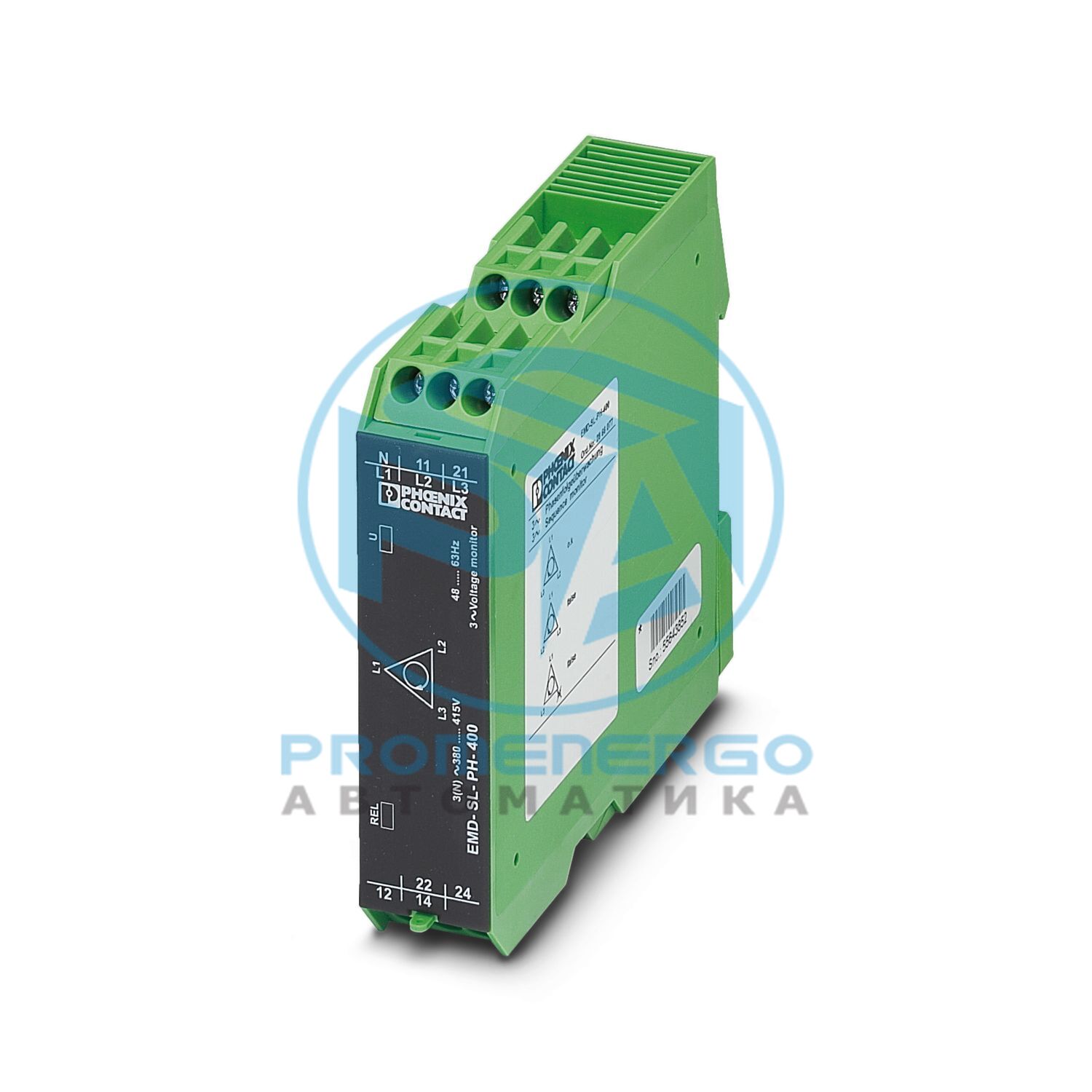

Реле контроля для контроля чередования фаз, обрыва и асимметрии фаз, 342...457 В переменного тока, питание от измерительного напряжения, 2 перекидных контакта
Технические характеристики
Тип продукта
Реле контроля фаз
Режим работы
100% рабочий коэффициент
Механический срок службы
ок. 2x 10 7 циклов
Изоляция
Базовая изоляция
Категория перенапряжения
III
Степень загрязнения
2
Срок службы электрооборудования
2x 10 5 циклов при омической нагрузке, 1000 ВА
Максимальная рассеиваемая мощность для номинального состояния
1 Вт
Тип сети
3-фазный
Номинальное напряжение изоляции
300 В
Номинальное импульсное напряжение
4 кВ
Напряжение питания
Из измеренного напряжения
Номинальная потребляемая мощность
9 ВА
Имя входа
Измерительный вход
Измеренное значение
Синусоидальный переменный ток (48 Гц...63 Гц)
Номинальное входное напряжение U N
400 В (3 Н ~ 400/230 В)
Максимальное входное напряжение
3 Н ~ 457/264 В
Входное сопротивление входа напряжения
15 кОм
Диапазон частот
48 Гц ... 63 Гц
Диапазон настройки задержки ответа
<= 350 мс (фиксированная настройка)
Диапазон настройки задержки запуска
<= 500 мс (фиксированная настройка)
Минимальный диапазон настройки порогового значения напряжения
342 В переменного тока
Макс. диапазон установки порогового значения напряжения
457 В переменного тока
Функция
Последовательность фаз
Асимметрия
фиксированный, ок. 30 %
Время восстановления
< 100 мс
Тип переключения контактов
2 плавающих переключающих контакта
Максимальное коммутируемое напряжение
250 В переменного тока (согласно IEC 60664-1)
Разрывная мощность (омическая нагрузка) макс.
750 ВА (3 А/250 В переменного тока, модули выровнены, расстояние <= 5 мм)
Выходной предохранитель
5 А (быстродействующий)
Способ подключения
Винтовое соединение
Длина зачистки
8 мм
Сечение проводника жесткое
0,5 мм2 ... 2,5 мм2
Сечение провода гибкое
0,25 мм2 ... 2,5 мм2
Сечение проводника AWG
20 ... 14
Ширина
22,5 мм
Высота
90 мм
Глубина
113 мм
Цвет
зеленый (RAL 6021)
Изоляционный материал корпуса
Полиамид ПА, самозатухающий
Степень защиты (Корпус)
IP40 (корпус)
Степень защиты (Соединительные клеммы)
IP20 (Соединительные клеммные колодки)
Температура окружающей среды (рабочая)
-25 °С ... 55 °С
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 70 °С
Климатический класс
3K3 (согласно EN 60721)
Допустимая влажность (эксплуатация)
15 % ... 85 %
Сертификат
CE-совместимый
Идентификация
Внесен в список UL/C-UL UL 508
Электромагнитная совместимость
Соответствие директиве ЭМС
Директива по низкому напряжению
Соответствие директиве по низковольтному оборудованию
Помехоустойчивость
ЭН 61000-6-2
Стандарты/правила
ЭН 61000-6-3
Стандарты/правила
ЭН 50178
Тип крепления
Монтаж на DIN-рейку
Примечание по сборке
на стандартной DIN-рейке NS 35 в соответствии с EN 60715
