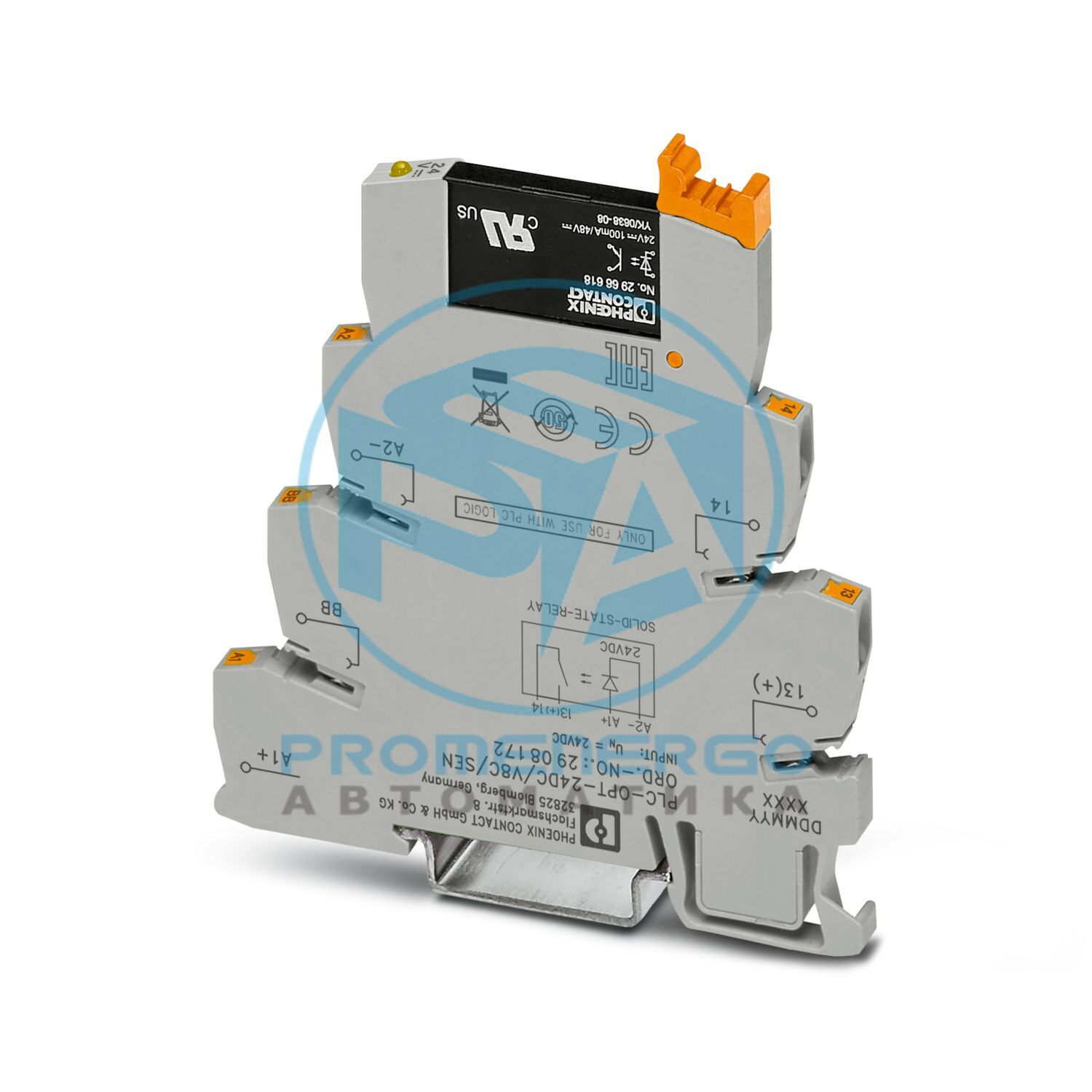

PLC-INTERFACE для функций ввода с PLC-V8R... или PLC-V8C..., с зажимом Push-in и вставным миниатюрным полупроводниковым реле, для монтажа на DIN-рейке, 1 замыкающий контакт, вход: 24 В DC
Технические характеристики
Тип продукта
Твердотельный релейный модуль
Семейство продуктов
ПЛК-ИНТЕРФЕЙС
Приложение
Функция входа
Режим работы
100% рабочий коэффициент
Изоляция
Базовая изоляция
Категория перенапряжения
III
Степень загрязнения
2
Дата последней обработки данных
01.04.2026
Максимальная рассеиваемая мощность для номинального состояния
19,2 В постоянного тока ... 28,8 В постоянного тока
Порог переключения сигнала «0» относительно U N
<= 0.4
Сигнал порога переключения «1» относительно U N
>= 0.8
Типичный входной ток при U N
8,5 мА
Типичное время ответа
20 мкс (при U N )
Типичное время выключения
300 мкс (при U N )
Индикация рабочего напряжения
Желтый светодиод
Защитная схема
Защита от обратной полярности
Защита от перенапряжения
> 33 В
Частота передачи
300 Гц
Тип переключения контактов
1 замыкающий контакт
Проектирование цифрового выхода
электронный
Диапазон выходного напряжения
5 В постоянного тока ... 30 В постоянного тока
Ограничение постоянного тока
3 мА
Защита от перенапряжения
> 56 В
Падение напряжения при макс. ограничение постоянного тока
<= 1 В
Выходная цепь
2-проводной, плавающий
Защитная схема
Защита от обратной полярности; Диод защиты от полярности
Способ подключения
Соединение push-in
Длина зачистки
8 мм
Сечение проводника жесткое
0,14 мм2 ... 2,5 мм2
Сечение провода гибкое
0,14 мм2 ... 2,5 мм2
Сечение проводника AWG
26 ... 14
Ширина
6,2 мм
Высота
80 мм
Глубина
94 мм
Цвет
серый (RAL 7042)
Класс воспламеняемости согласно UL 94 (корпус)
V0 (корпус)
Температура окружающей среды (рабочая)
-25 °С ... 60 °С
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 70 °С
Идентификация
ИСА-С71.04. G3 Суровая группа
Стандарты/правила
МЭК 60947-5-1
Тип крепления
Монтаж на DIN-рейку
Примечание по сборке
в строках с нулевым интервалом
Монтажное положение
любой
Номер позиции
2908172
Упаковочная единица
10 шт.
Минимальный объем заказа
10 шт.
Ключ продаж
округ Колумбия
Ключ продукта
ДК62А3
GTIN
4055626287331
Вес за штуку (включая упаковку)
30,23 г
Вес за штуку (без упаковки)
31,17 г
Номер таможенного тарифа
85364190
Страна происхождения
DE
ЭКЛАСС-13.0
27371604
ЭКЛАСС-15.0
27371604
ЭТИМ 10.0
EC001504
СПСК 21.0
39122300
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
