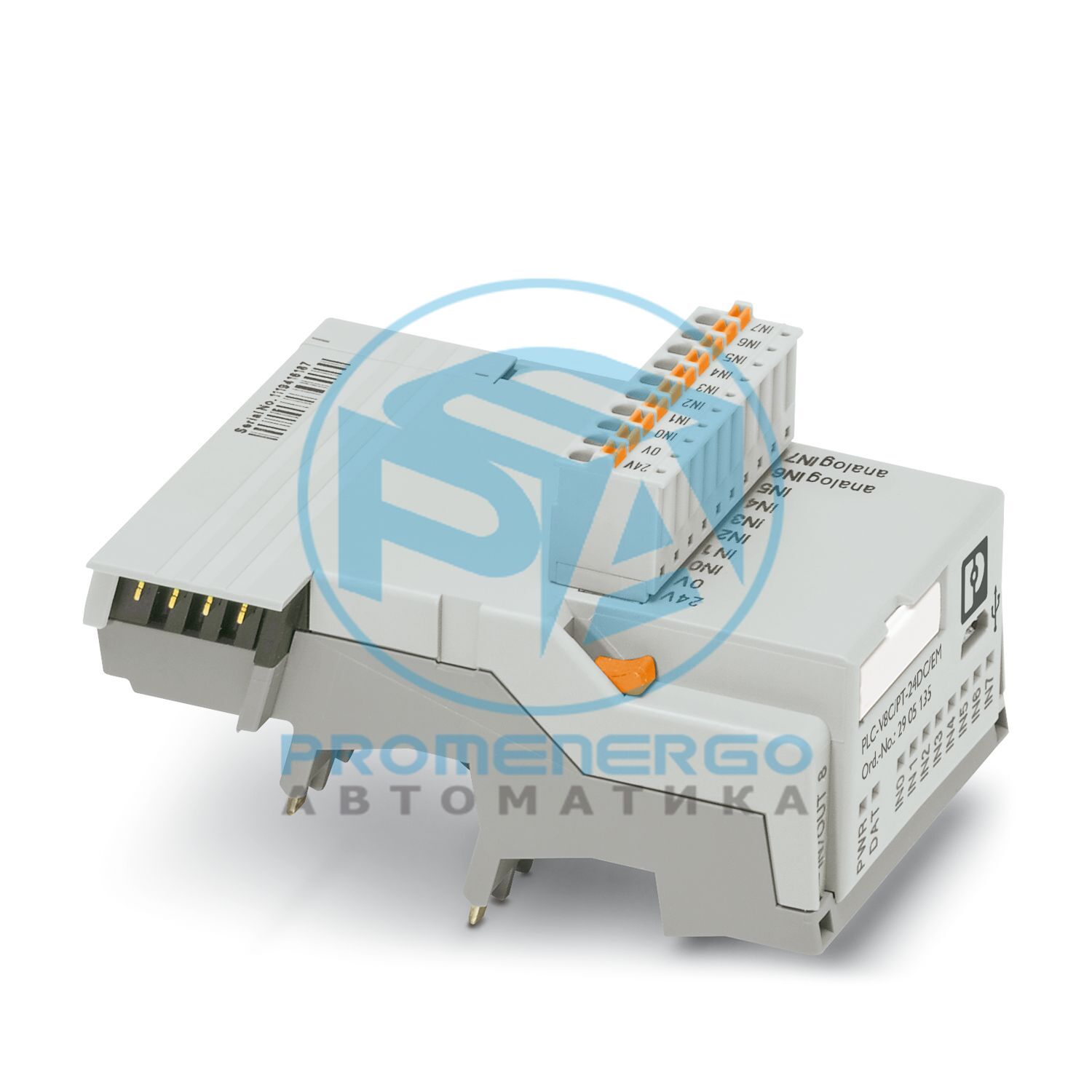

Модуль расширения логики ПЛК с 16 входами/выходами, для штекерного подключения к восьми клеммным колодкам PLC-INTERFACE для расширения базового модуля (к базовому модулю можно подключить максимум два модуля расширения), зажим Push-in
Технические характеристики
Примечания по эксплуатации
Для правильного использования необходимо соблюдать требования директивы по установке (см. «Загрузки»). При применении или использовании с продуктами сторонних производителей также необходимо соблюдать спецификации, а также инструкции по безопасности и предупреждениям соответствующего стороннего производителя.
Примечание по ЭМС
ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок.
Тип продукта
Модуль расширения
Семейство продуктов
Логика ПЛК
Режим работы
100% рабочий коэффициент
Изоляция
Базовая изоляция
Категория перенапряжения
III
Степень загрязнения
2
Номинальное напряжение изоляции
50 В
Номинальное импульсное напряжение
0,8 кВ
Напряжение питания
24 В постоянного тока
Диапазон напряжения питания
19,2 В постоянного тока ... 26,4 В постоянного тока
Максимальный входной ток при U N
65 мА
Защитная схема
Защита от обратной полярности
Количество входов
8 (2 конфигурируются как аналоговые)
Описание входа
EN 61131-2, тип 3
Входное напряжение
24 В постоянного тока
Уровень сигнала «0» сигнал
< 5 В
Уровень сигнала «1» сигнал
> 11 В
Входной ток, сигнал «0»
< 1 мА
Входной ток, сигнал «1»
тип. 2,5 мА
Отображение статуса
светодиод (желтый)
Количество входов
2 (IN6 и IN7 настраиваются как аналоговые)
Диапазон входного напряжения
0 В ... 10 В
Входное сопротивление
> 3,5 кОм
Количество входов
<= 8
Описание входа
технические данные зависят от используемой клеммной колодки PLC-INTERFACE
Входное напряжение
19 В постоянного тока
Типичное потребление тока
4 мА
Входное сопротивление
< 100 мОм
Количество выходов
<= 8
Номинальное выходное напряжение
24 В постоянного тока
Номинальный ток
9 мА
Способ подключения
Соединение push-in
Длина зачистки
9 мм
Количество соединений
1
Количество позиций
10
Примечание
Питание устройства и 8 входов
Сечение проводника жесткое
0,14 мм2 ... 1,5 мм2
Сечение провода гибкое
0,14 мм2 ... 1,5 мм2
Сечение проводника AWG
26 ... 16
Способ подключения
Соединение со сдвигом изоляции
Количество соединений
1
Количество позиций
4
Отображение статуса
светодиод (зеленый)
Габаритный чертеж
Ширина
50 мм
Высота
48,5 мм
Глубина
82,5 мм
Цвет
серый (RAL 7042)
Степень защиты
IP20
Температура окружающей среды (рабочая)
-20 °С ... 50 °С
Температура окружающей среды (хранение/транспортировка)
-20 °С ... 70 °С
Макс. допустимая относительная влажность (при эксплуатации)
95 %
Сертификат
CE-совместимый
Идентификация
I класс, разд. 2, группы A, B, C, D T4
Идентификация
Класс I, зона 2, Ex ec IIC Gc T4 X
Идентификация
Класс I, зона 2, AEx ec IIC T4
Стандарты/правила
ЕН МЭК 60664-1
Тип крепления
Вставной монтаж
Примечание по сборке
возможность подключения к 8 клеммным колодкам PLC-INTERFACE
Монтажное положение
любой
Номер позиции
2905137
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
ДИ
Ключ продукта
ДК2621
GTIN
4046356919487
Вес за штуку (включая упаковку)
129,5 г
Вес за штуку (без упаковки)
119,4 г
Номер таможенного тарифа
85389099
Страна происхождения
DE
ЭКЛАСС-13.0
27242216
ЭКЛАСС-15.0
27242216
ЭТИМ 10.0
EC001417
СПСК 21.0
39122300
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
