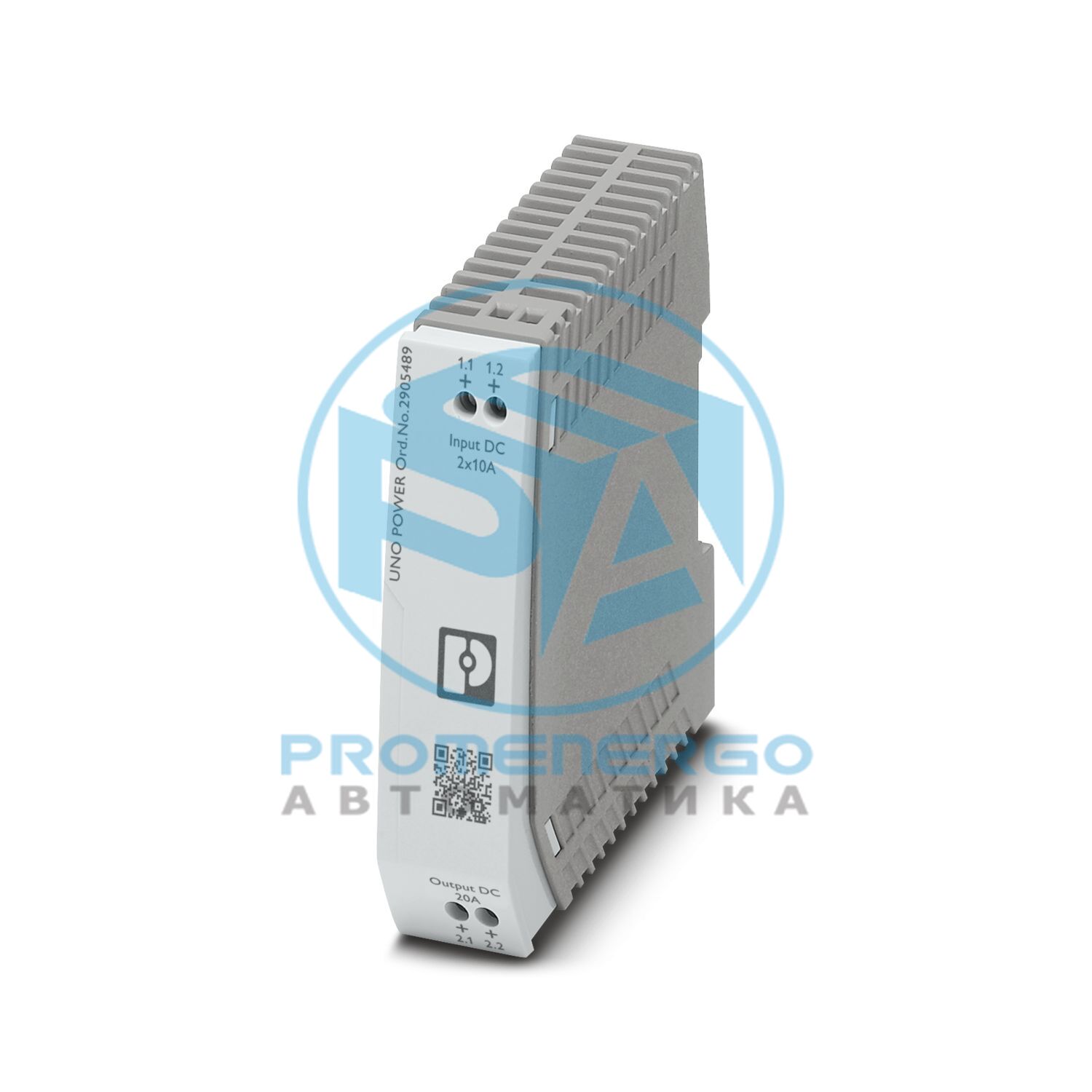

Модуль резервирования, 5-24 В постоянного тока, 2 x 10 А, 1 x 20 А.
Технические характеристики
Номинальный диапазон входного напряжения
5 В постоянного тока ... 24 В постоянного тока
Диапазон входного напряжения
4,5 В постоянного тока ... 30 В постоянного тока
Тип напряжения питания
округ Колумбия
Защита от обратной полярности
да, < 60 В
Номинальный входной ток (I N)
2x 10 А (-25 °C ... 55 °C)
Защита от переходных перенапряжений
Варистор
Падение напряжения, вход/выход
тип. 0,5 В
Эффективность
> 97 %
Номинальное выходное напряжение
У В - 0,5 В
Номинальный выходной ток (I N)
1x 20 А (-25 °C ... 55 °C)
Снижение номинальных характеристик
55 °C ... 70 °C (2,5 %/К)
Потери мощности, номинальная нагрузка, макс.
5 Вт (I ВЫХ = 10 А)
Способ подключения
Винтовое соединение
Сечение проводника, жесткое мин.
0,2 мм2
Сечение проводника, жесткое макс.
2,5 мм2
Сечение гибкого провода мин.
0,2 мм2
Сечение гибкого провода макс.
2,5 мм2
Одиночный провод/гибкая клемма с наконечником и пластиковой втулкой, мин.
0,2 мм2
Одиночный провод/гибкая клемма с наконечником и пластиковой втулкой, макс.
2,5 мм2
Одиночный провод/гибкая клемма с наконечником без пластиковой втулки, мин.
0,2 мм2
Одиночный провод/гибкая клемма с наконечником без пластиковой втулки, макс.
2,5 мм2
Сечение проводника AWG мин.
24
Сечение проводника AWG макс.
14
Длина зачистки
8 мм
Винтовая резьба
М3
Момент затяжки, мин
0,5 Нм
Максимальный момент затяжки
0,6 Нм
Способ подключения
Винтовое соединение
Сечение проводника, жесткое мин.
0,2 мм2
Сечение проводника, жесткое макс.
2,5 мм2
Сечение гибкого провода мин.
0,2 мм2
Сечение гибкого провода макс.
2,5 мм2
Одиночный провод/гибкая клемма с наконечником и пластиковой втулкой, мин.
0,2 мм2
Одиночный провод/гибкая клемма с наконечником и пластиковой втулкой, макс.
2,5 мм2
Одиночный провод/гибкая клемма с наконечником без пластиковой втулки, мин.
0,2 мм2
Одиночный провод/гибкая клемма с наконечником без пластиковой втулки, макс.
2,5 мм2
Сечение проводника AWG мин.
24
Сечение проводника AWG макс.
14
Длина зачистки
8 мм
Винтовая резьба
М3
Момент затяжки, мин
0,5 Нм
Максимальный момент затяжки
0,6 Нм
Напряжение изоляции вход, выход/корпус
500 В
Тип продукта
Модуль резервирования
Семейство продуктов
УНО ДИОД
Наработка на отказ (МЭК 61709, серийный номер 29500)
> 60600000 ч (40 °С)
ВЕЛ
нет
Класс защиты
III
Степень загрязнения
2
Ширина
22,5 мм
Высота
90 мм
Глубина
84 мм
Горизонтальный шаг
1.3 Див.
Расстояние установки справа/слева
5 мм / 5 мм
Расстояние установки сверху/снизу
30 мм / 30 мм
Тип крепления
DIN-рейка: 35 мм
Примечание по сборке
выравнивание: 0 мм по горизонтали, 30 мм по вертикали
Монтажное положение
горизонтальная DIN-рейка NS 35, EN 60715
Класс воспламеняемости согласно UL 94 (корпус/клеммные колодки)
В0
Материал корпуса
Металл
Материал корпуса
ПК
Материал защелки для ног
ПОМ (полиоксиметилен)
Степень защиты
IP20
Температура окружающей среды (рабочая)
-25 °C ... 70 °C (> 55 °C Снижение характеристик: 2,5 %/K)
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 85 °С
Климатический класс
3K3 (согласно EN 60721)
Макс. допустимая относительная влажность (при эксплуатации)
<= 95 % (при 25 °C, без конденсации)
Шок
18 мс, 30 г в каждом направлении (согласно IEC 60068-2-27)
Вибрация (работа)
< 15 Гц, амплитуда +/-2,5 мм (согласно IEC 60068-2-6)
Стандарт - Электробезопасность
МЭК 62368-1 (БСНН)
Стандарт - безопасное сверхнизкое напряжение
IEC 62368-1 (SELV) и EN 60204-1 (PELV)
Сертификаты UL
UL/C-UL внесен в список UL 508
Электромагнитная совместимость
Соответствие директиве по ЭМС 2014/30/ЕС
Директива по низкому напряжению
Соответствие Директиве по низковольтному оборудованию 2014/35/EC
Требования ЭМС к уровню шума
ЭН 61000-6-3
Требования ЭМС к помехоустойчивости
ЭН 61000-6-1
Стандарты/правила
ЭН 61000-4-2
Контактный разряд
4 кВ (уровень тестирования 3)
Разряд в воздухе
8 кВ (уровень тестирования 3)
Комментарии
Критерий Б
Стандарты/правила
ЭН 61000-4-3
Диапазон частот
80 МГц ... 1 ГГц
Проверка напряженности поля
10 В/м (уровень тестирования 3)
Диапазон частот
1 ГГц ... 6 ГГц
Проверка напряженности поля
10 В/м (уровень тестирования 3)
Комментарии
Критерий А
Стандарты/правила
ЭН 61000-4-4
Вход
2 кВ (Уровень испытаний 3 - асимметричный)
Выход
2 кВ (Уровень испытаний 3 - асимметричный)
Комментарии
Критерий Б
Стандарты/правила
ЭН 61000-4-5
Вход
1 кВ (Уровень испытаний 3 - симметричный)
Выход
1 кВ (Уровень испытаний 2 - симметричный)
Комментарии
Критерий Б
Стандарты/правила
ЭН 61000-4-6
Вход/выход/сигнал
асимметричный
Диапазон частот
0,15 МГц ... 80 МГц
Комментарии
Критерий А
Напряжение
10 В (уровень тестирования 3)
Стандарты/правила
ЭН 61000-4-11
Стандарты/правила
ЭН 61000-6-3
Напряжение радиопомех в соотв. с EN 55011
EN 55011 (EN 55022) Класс B, область применения: промышленность и жилой сектор.
Излучаемые радиопомехи в соотв. с EN 55011
EN 55011 (EN 55022) Класс B, область применения: промышленность и жилой сектор.
Критерий А
Нетrmal operating behavior within the specified limits.
Критерий Б
Временное ухудшение рабочего поведения, которое корректируется самим устройством.
Номер позиции
2905489
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
компьютерная графика
Ключ продукта
CMRU43
GTIN
4046356954594
Вес за штуку (включая упаковку)
232,1 г
Вес за штуку (без упаковки)
200 г
Номер таможенного тарифа
85363030
Страна происхождения
ВН
ЭКЛАСС-13.0
27371010
ЭКЛАСС-15.0
27371010
ЭТИМ 10.0
EC000683
СПСК 21.0
32151500
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-25 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
