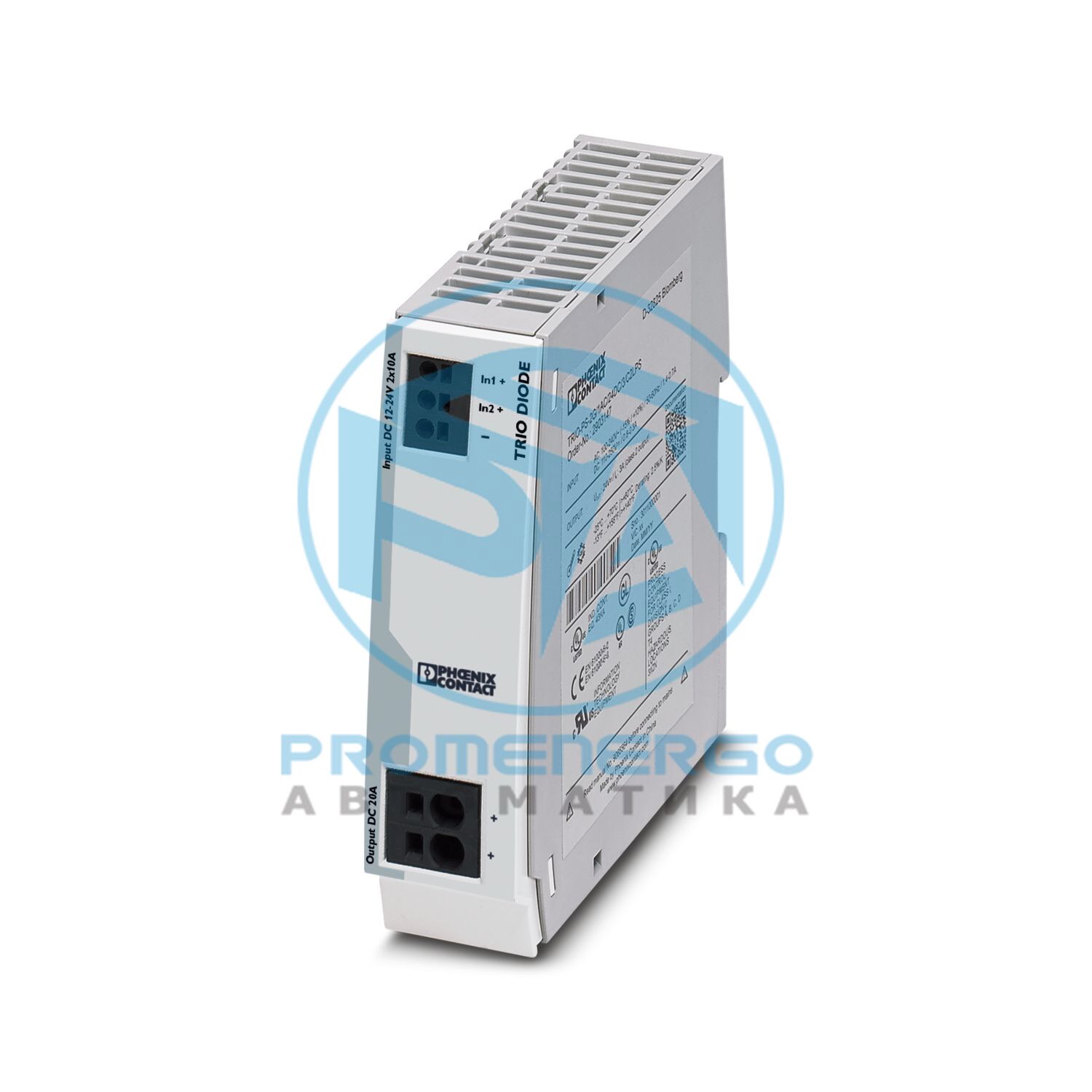

TRIO2-DIODE/12-24DC/2X10/1X20 - Модуль резервирования

Модуль резервирования, 12-24 В постоянного тока, 2 x 10 А, 1 x 20 А

Технические характеристики

Номинальный диапазон входного напряжения12 В постоянного тока ... 24 В постоянного тока
Диапазон входного напряжения10 В постоянного тока ... 30 В постоянного тока
Тип напряжения питанияокруг Колумбия
Защита от обратной полярностида, < 60 В
Номинальный входной ток (I N)2x 10 А (-25 °C ... 60 °C)
Максимальный ток I макс.2x 15 А (-25 °C ... 40 °C)
Номинальный входной ток (I N)2x 10 А (-25 °C ... 60 °C)
Защита от переходных перенапряженийВаристор
Падение напряжения, вход/выход0,5 В
Эффективность> 97 %
Номинальное выходное напряжениеУ В - 0,5 В
Номинальный выходной ток (I N)20 А
Снижение номинальных характеристик60 °C ... 70 °C (2,5 %/К)
Потери мощности, номинальная нагрузка, макс.5 Вт (I ВЫХ = 10 А)
Последовательное соединениенет
Снижение номинальных характеристик60 °C ... 70 °C (2,5 %/К)
Способ подключенияСоединение push-in
Сечение проводника, жесткое мин.0,2 мм2
Сечение проводника, жесткое макс.4 мм2
Сечение гибкого провода мин.0,2 мм2
Сечение гибкого провода макс.2,5 мм2
Сечение проводника AWG мин.16
Сечение проводника AWG макс.12
Длина зачистки10 мм
Способ подключенияВинтовое соединение
Сечение проводника, жесткое мин.0,2 мм2
Сечение проводника, жесткое макс.10 мм2
Сечение гибкого провода мин.0,2 мм2
Сечение гибкого провода макс.6 мм2
Сечение проводника AWG мин.12
Сечение проводника AWG макс.8
Длина зачистки15 мм
Винтовая резьбаМ3
Момент затяжки, мин0,5 Нм
Максимальный момент затяжки0,6 Нм
Напряжение изоляции вход, выход/корпус500 В
Тип продуктаМодуль резервирования
Семейство продуктовТРИО ДИОД
Наработка на отказ (МЭК 61709, серийный номер 29500)66425178 ч (25 °С)
ВЕЛнет
Класс защитыIII
Степень загрязнения2
Ширина35 мм
Высота130 мм
Глубина115 мм
Расстояние установки справа/слева0 мм / 0 мм
Расстояние установки сверху/снизу50 мм / 50 мм
Тип крепленияМонтаж на DIN-рейку
Примечание по сборкевыравнивание: по горизонтали 0 мм, по вертикали 50 мм
Монтажное положениегоризонтальная DIN-рейка NS 35, EN 60715
Класс воспламеняемости согласно UL 94 (корпус/клеммные колодки)В0
Материал корпусаМеталл
Тип жильяЛист стальной, оцинкованный
Версия с боковым элементомАлюминий
Степень защитыIP20
Температура окружающей среды (рабочая)-25 °C ... 70 °C (> 60 °C Снижение характеристик: 2,5 %/K)
Температура окружающей среды (хранение/транспортировка)-40 °С ... 85 °С
Климатический класс3K3 (согласно EN 60721)
Макс. допустимая относительная влажность (при эксплуатации)<= 95 % (при 25 °C, без конденсации)
Шок18 мс, 30 г в каждом направлении (согласно IEC 60068-2-27)
Вибрация (работа)< 15 Гц, амплитуда +/-2,5 мм (согласно IEC 60068-2-6)
Стандарт - Электронное оборудование для использования в электроэнергетических установках и их сборка в электроэнергетические установки.EN 50178/VDE 0160 (ЗСНН)
Стандарт - ЭлектробезопасностьМЭК 62368-1 (БСНН)
Стандарт - безопасное сверхнизкое напряжениеIEC 62368-1 (SELV) и EN 60204-1 (PELV)
Сертификаты ULUL/C-UL внесен в список UL 508
Электромагнитная совместимостьСоответствие директиве по ЭМС 2014/30/ЕС
Директива по низкому напряжениюСоответствие Директиве по низковольтному оборудованию 2014/35/EC
Требования ЭМС к уровню шумаЭН 61000-6-3
Требования ЭМС к помехоустойчивостиЭН 61000-6-1
Стандарты/правилаЭН 61000-4-2
Контактный разряд4 кВ (уровень тестирования 3)
Разряд в воздухе8 кВ (уровень тестирования 3)
КомментарииКритерий Б
Стандарты/правилаЭН 61000-4-3
Диапазон частот80 МГц ... 1 ГГц
Проверка напряженности поля10 В/м
Диапазон частот1 ГГц ... 2 ГГц
Проверка напряженности поля10 В/м
Диапазон частот2 ГГц ... 3 ГГц
Проверка напряженности поля10 В/м
КомментарииКритерий А
Стандарты/правилаЭН 61000-4-4
Вход2 кВ (Уровень испытаний 3 - асимметричный)
Выход2 кВ (Уровень испытаний 3 - асимметричный)
КомментарииКритерий Б
Стандарты/правилаЭН 61000-4-5
Вход1 кВ (Уровень испытаний 3 - симметричный)
Выход1 кВ (Уровень испытаний 2 - симметричный)
КомментарииКритерий Б
Стандарты/правилаЭН 61000-4-6
Вход/выход/сигналасимметричный
Диапазон частот0,15 МГц ... 80 МГц
КомментарииКритерий А
Напряжение10 В (уровень тестирования 3)
Стандарты/правилаЭН 61000-4-11
Стандарты/правилаЭН 61000-6-3
Напряжение радиопомех в соотв. с EN 55011EN 55011 (EN 55022) Класс B, область применения: промышленность и жилой сектор.
Излучаемые радиопомехи в соотв. с EN 55011EN 55011 (EN 55022) Класс B, область применения: промышленность и жилой сектор.
Критерий АНетrmal operating behavior within the specified limits.
Номер позиции2907380
Упаковочная единица1 шт.
Минимальный объем заказа1 шт.
Ключ продажкомпьютерная графика
Ключ продуктаCMRO43
GTIN4055626198262
Вес за штуку (включая упаковку)388 г
Вес за штуку (без упаковки)354,45 г
Номер таможенного тарифа85363030
Страна происхожденияКитай
ЭКЛАСС-13.027371010
ЭКЛАСС-15.027371010
ЭТИМ 10.0EC000683
СПСК 21.032151500
Соответствует требованиям ЕС RoHS к веществамДа (Нет exemptions)
Экологичный период использования (EFUP)EFUP-E Нет hazardous substances above the limits
Вещество-кандидат REACH (№ CAS)Нет substance above 0.1 wt%
CO2e кг6347 кг CO2-экв.
