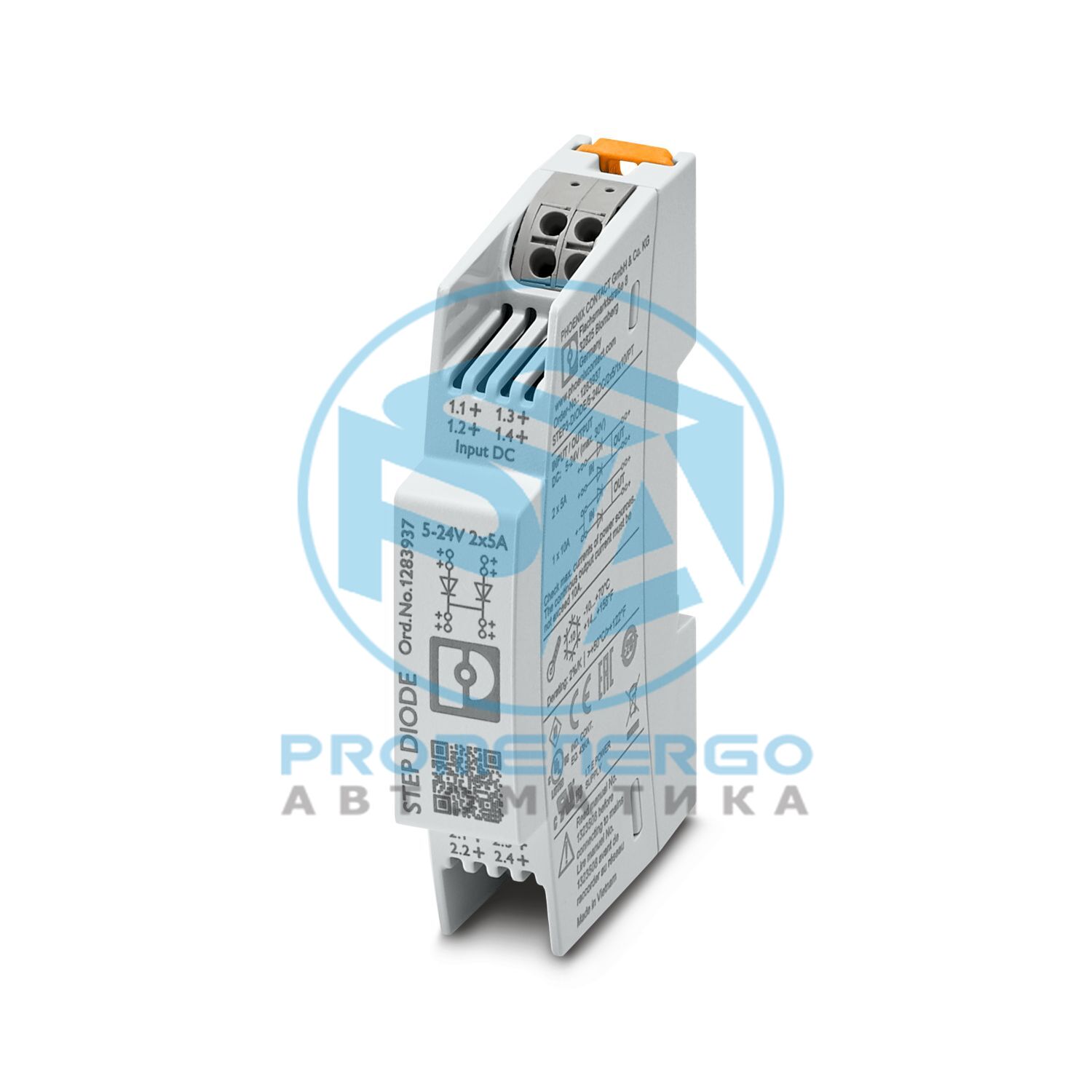

Модуль резервирования STEP DIODE, монтаж на DIN-рейку, 5 В пост. тока ... 24 В пост. тока, 1x 10 А, 2x 5 А
Технические характеристики
Номинальный диапазон входного напряжения
5 В постоянного тока ... 24 В постоянного тока
Диапазон входного напряжения
4,5 В постоянного тока ... 30 В постоянного тока
Тип напряжения питания
округ Колумбия
Номинальный входной ток (I N)
1x 10 А
Защита от обратной полярности
да, < 60 В постоянного тока
Падение напряжения, вход/выход
тип. 0,5 В (I ВЫХ = 5 А)
Защита от переходных перенапряжений
Транзитный диод
Номинальное выходное напряжение
У В - 0,5 В
Номинальный выходной ток (I N)
2x 5 А
Снижение номинальных характеристик
50 °С ... 70 °С (2 %/К)
Способ подключения
Соединение push-in
жесткий
0,2 мм2 ... 2,5 мм2
гибкий
0,2 мм2 ... 2,5 мм2
гибкий с наконечником без пластиковой втулки
0,5 мм2 ... 1,5 мм2
гибкий с наконечником с пластиковой втулкой
0,2 мм2 ... 1 мм2
AWG
24...14 (Си)
Длина зачистки
10 мм (жесткий/гибкий/наконечник без пластиковой втулки)
Способ подключения
Соединение push-in
жесткий
0,2 мм2 ... 2,5 мм2
гибкий
0,2 мм2 ... 2,5 мм2
гибкий с наконечником без пластиковой втулки
0,5 мм2 ... 1,5 мм2
гибкий с наконечником с пластиковой втулкой
0,2 мм2 ... 1 мм2
AWG
24...14 (Си)
Длина зачистки
10 мм (жесткий/гибкий/наконечник без пластиковой втулки)
Входное/выходное напряжение изоляции
550 В переменного тока
Напряжение изоляции вход, выход/корпус
550 В переменного тока
Тип продукта
Модуль резервирования
Семейство продуктов
ШАГОВЫЙ ДИОД
Наработка на отказ (МЭК 61709, серийный номер 29500)
> 29675000 ч (25 °С)
ВЕЛ
да
Класс защиты
III
Степень загрязнения
2
Габаритный чертеж
Ширина
18 мм
Высота
90 мм
Глубина
61 мм
Глубина (Глубина устройства (монтаж на DIN-рейку))
55 мм (Глубина устройства (монтаж на DIN-рейку))
Горизонтальный шаг
1 Див. (ДИН 43880)
Расстояние установки справа/слева
0 мм / 0 мм
Расстояние установки сверху/снизу
30 мм / 30 мм
Тип крепления
Монтаж на DIN-рейку
Примечание по сборке
выравнивание: 0 мм по горизонтали, 30 мм по вертикали
Монтажное положение
горизонтальная DIN-рейка NS 35, EN 60715
Класс воспламеняемости согласно UL 94 (корпус/клеммные колодки)
В0
Материал корпуса
Металл
Материал корпуса
ПК
Материал защелки для ног
Полиамид
Степень защиты
IP20
Температура окружающей среды (рабочая)
-10 °C ... 70 °C (Снижение характеристик: > 50 °C; 2 %/K)
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 85 °С
Максимальная высота
<= 5000 м (> 2000 м, снижение характеристик: 10 %/1000 м)
Макс. допустимая относительная влажность (при эксплуатации)
<= 95 % (при 25 °C, без конденсации)
Сухое тепло (МЭК 60068-2-2)
70 °С (16 ч)
Влажно-тепловой циклический режим (IEC 60068-2-30)
55 °C (95 %, 2 x 23 ч)
Холодный (МЭК 60068-2-1)
-25 °С (16 ч)
Шок (операция)
18 мс, 30 г, в каждом пространственном направлении (IEC 60068-2-27)
Вибрация (работа)
< 15 Гц, амплитуда +/-2,5 мм (IEC 60068-2-6)
Стандартное обозначение
Электробезопасность
Стандарты/спецификации
МЭК 61010-1 (БСНН)
Стандартное обозначение
Защитное сверхнизкое напряжение
Стандарты/спецификации
МЭК 61010-1 (БСНН)
Идентификация
ДНВ
Идентификация
Внесен в список UL/C-UL UL 61010-1
Идентификация
Внесен в список UL/C-UL UL 61010-2-201
Идентификация
Внесен в список UL/C-UL ANSI/UL 121201, класс I, раздел 2, группы A, B, C, D (опасные зоны)
Примечание
T4 (-10°C ... +70°C, >50°C, снижение характеристик: 2%/K)
Электромагнитная совместимость
Соответствие директиве по ЭМС 2014/30/ЕС
Директива по низкому напряжению
Соответствие Директиве по низковольтному оборудованию 2014/35/EC
Помехоустойчивость
ЕН 61000-6-2:2019
Стандарты/правила
ЭН 61000-4-4
Вход
4 кВ (Уровень испытаний 4 - асимметричный)
Выход
2 кВ (Уровень испытаний 3 - асимметричный)
Комментарии
Критерий Б
Стандарты/правила
ЭН 61000-4-5
Вход
1 кВ (Уровень испытаний 3 - симметричный)
Выход
1 кВ (Уровень испытаний 3 - симметричный)
Комментарии
Критерий Б
Вход/выход/сигнал
асимметричный
Диапазон частот
150 кГц ... 80 МГц
Комментарии
Критерий А
Напряжение
10 В (уровень тестирования 3)
Критерий А
Нетrmal operating behavior within the specified limits.
Критерий Б
Временное ухудшение рабочего поведения, которое корректируется самим устройством.
Номер позиции
1283937
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
компьютерная графика
Ключ продукта
CMRH43
GTIN
4063151488949
Вес за штуку (включая упаковку)
78 г
Вес за штуку (без упаковки)
54 г
Номер таможенного тарифа
85363010
Страна происхождения
ВН
ЭКЛАСС-13.0
27371010
ЭКЛАСС-15.0
27371010
ЭТИМ 10.0
EC000683
СПСК 21.0
32151500
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
6(в), 7(в)-I
Экологичный период использования (EFUP)
EFUP-25 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
