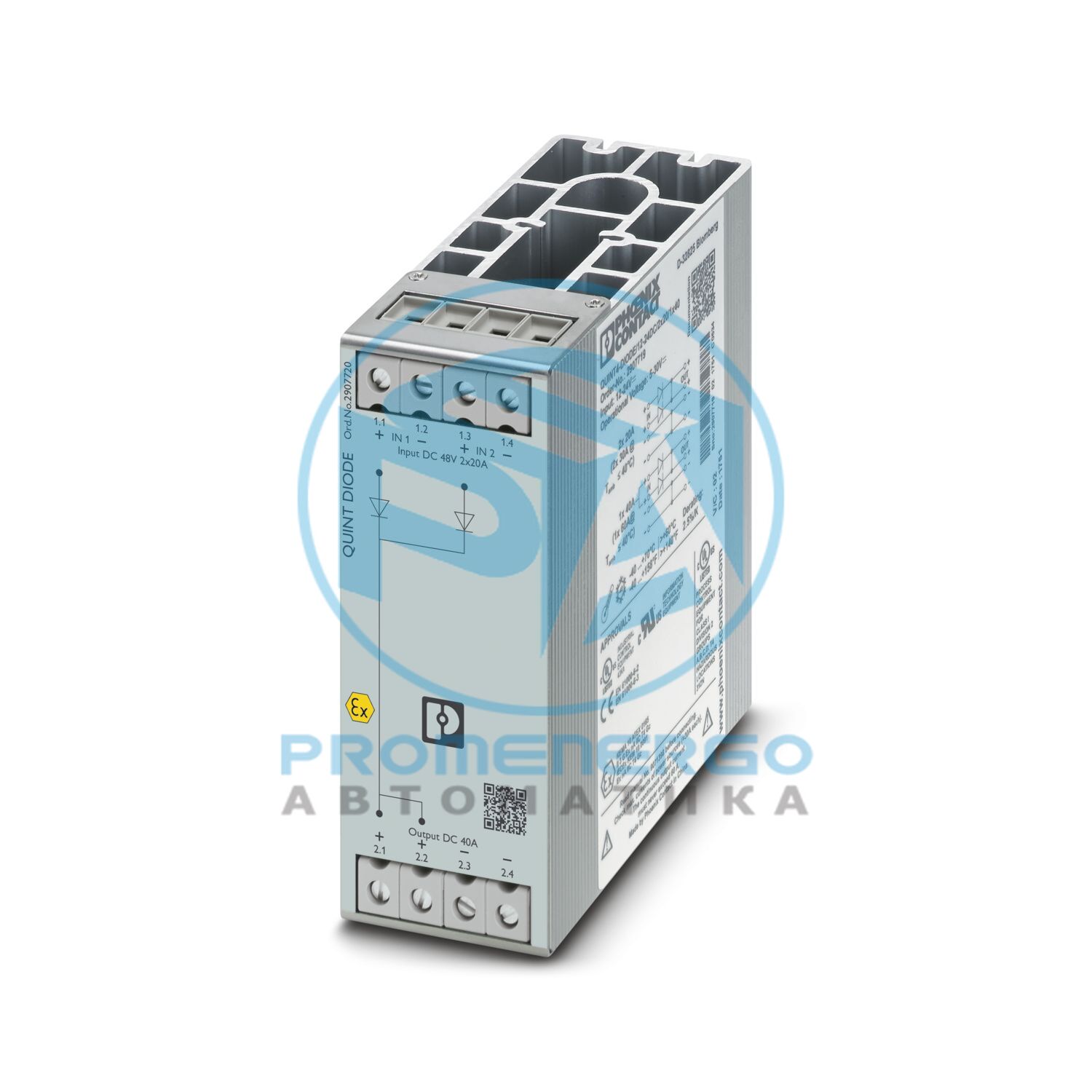

Диодный модуль на DIN-рейку 48 В пост. тока/2x20 А или 1x40 А. Равномерное резервирование вплоть до потребителя.
Технические характеристики
Номинальный диапазон входного напряжения
48 В постоянного тока
Диапазон входного напряжения
30 В постоянного тока ... 56 В постоянного тока
Тип напряжения питания
округ Колумбия
Защита от обратной полярности
да, < 120 В
Номинальный входной ток (I N)
2x 20 А (-40 °C ... 60 °C)
Максимальный ток I макс.
2x 30 А (-40 °C ... 40 °C)
Входной ток I статический
2x 25 А (40 °С)
Входной ток I Динамический
2x 30 А (5 с)
Входной ток I SFB
2x 120 А (15 мс)
Номинальный входной ток (I N)
2x 20 А (-25 °C ... 60 °C)
Максимальный ток I макс.
2x 30 А (-25 °C ... 40 °C)
Защита от переходных перенапряжений
Варистор
Падение напряжения, вход/выход
0,7 В
Эффективность
> 97 %
Номинальное выходное напряжение
У В - 0,7 В
Номинальный выходной ток (I N)
40 А (Повышающаяся мощность)
Статическое усиление (I Stat.Boost )
45 А
Динамическое усиление (I Dyn.Boost)
60 А (5 с)
Селективное размыкание предохранителя (I SFB)
120 А (15 мс)
Снижение номинальных характеристик
60 °C ... 70 °C (2,5 %/К)
Потери мощности, номинальная нагрузка, макс.
14 Вт (I ВЫХ. = 20 А)
Последовательное соединение
нет
Способ подключения
Винтовое соединение
Сечение проводника, жесткое мин.
0,5 мм2
Сечение проводника, жесткое макс.
16 мм2
Сечение гибкого провода мин.
0,5 мм2
Сечение гибкого провода макс.
16 мм2
Сечение проводника AWG мин.
20
Сечение проводника AWG макс.
6
Длина зачистки
10 мм
Винтовая резьба
М4
Момент затяжки, мин
1,2 Нм
Максимальный момент затяжки
1,5 Нм
Способ подключения
Винтовое соединение
Сечение проводника, жесткое мин.
0,5 мм2
Сечение проводника, жесткое макс.
16 мм2
Сечение гибкого провода мин.
0,5 мм2
Сечение гибкого провода макс.
16 мм2
Сечение проводника AWG мин.
20
Сечение проводника AWG макс.
6
Длина зачистки
10 мм
Винтовая резьба
М4
Момент затяжки, мин
1,2 Нм
Максимальный момент затяжки
1,5 Нм
Напряжение изоляции вход, выход/корпус
1000 В
Тип продукта
Модуль резервирования
Семейство продуктов
КВИНТОВЫЙ ДИОД
Наработка на отказ (МЭК 61709, серийный номер 29500)
40000000 ч (40 °С)
ВЕЛ
нет
Класс защиты
III
Степень загрязнения
2
Габаритный чертеж
Ширина
50 мм
Высота
130 мм
Глубина
125 мм
Расстояние установки справа/слева
5 мм / 5 мм
Расстояние установки сверху/снизу
50 мм / 50 мм
Тип крепления
Монтаж на DIN-рейку
Примечание по сборке
выравнивается: P N >=50%, 5 мм горизонтально, 15 мм рядом с активными компонентами, 50 мм вертикально выравнивается: P N <50%, 0 мм горизонтально, 40 мм вертикально сверху, 20 мм вертикально снизу
Монтажное положение
горизонтальная DIN-рейка NS 35, EN 60715
Класс воспламеняемости согласно UL 94 (корпус/клеммные колодки)
В0
Материал корпуса
Металл
Материал корпуса
Алюминий/нержавеющая сталь
Степень защиты
IP20
Температура окружающей среды (рабочая)
-40 °C ... 70 °C (> 60 °C Снижение характеристик: 2,5 %/K)
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 85 °С
Максимальная высота
<= 5000 м
Климатический класс
3K22 (согласно EN 60721-3-3)
Макс. допустимая относительная влажность (при эксплуатации)
<= 95 % (при 25 °C, без конденсации)
Шок
18 мс, 30 г в каждом направлении (согласно IEC 60068-2-27)
Вибрация (работа)
< 15 Гц, амплитуда +/-2,5 мм (согласно IEC 60068-2-6)
Временной код
T4 (-25 ... +70 °C; > 60 °C, снижение характеристик: 2,5 %/K)
Стандарт - Электронное оборудование для использования в электроэнергетических установках и их сборка в электроэнергетические установки.
EN 50178/VDE 0160 (ЗСНН)
Стандарт - Электробезопасность
EN 60950-1/VDE 0805 (БСНН)
Стандарт - Защита от ударных токов, основные требования к защитному разделению в электрооборудовании.
ЭН 50178
Стандарт - безопасное сверхнизкое напряжение
IEC 62368-1 (SELV) и EN 60204-1 (PELV)
Стандарт - безопасная изоляция
DIN ВДЕ 0100-410
Разрешение на судостроение
ДНВ
Сертификаты UL
UL/C-UL внесен в список UL 508
АТЕХ
? II 3 G Ex ec IIC T4 Gc
МЭКEx
Ex ec IIC T4 Gc
Электромагнитная совместимость
Соответствие директиве по ЭМС 2014/30/ЕС
Директива по низкому напряжению
Соответствие Директиве по низковольтному оборудованию 2014/35/EC
Требования ЭМС к уровню шума
ЭН 61000-6-3
Требования ЭМС к помехоустойчивости
ЭН 61000-6-1
Стандарты/правила
ЭН 61000-4-5
Вход
2 кВ (уровень 3 - асимметричный: провод - земля)
Выход
2 кВ (уровень 3 - асимметричный: провод - земля)
Комментарии
Критерий А
Стандарты/правила
ЭН 61000-4-5
Вход
2 кВ (уровень 3 - асимметричный: провод - земля)
Выход
2 кВ (уровень 3 - асимметричный: провод - земля)
Комментарии
Критерий Б
Стандарты/правила
ЭН 61000-6-3
Напряжение радиопомех в соотв. с EN 55011
EN 55011 (EN 55022) Класс B, область применения: промышленность и жилой сектор.
Излучаемые радиопомехи в соотв. с EN 55011
EN 55011 (EN 55022) Класс B, область применения: промышленность и жилой сектор.
Номер позиции
2907720
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
компьютерная графика
Ключ продукта
CMRI44
GTIN
4055626231396
Вес за штуку (включая упаковку)
879 г
Вес за штуку (без упаковки)
775,33 г
Номер таможенного тарифа
85363030
Страна происхождения
Китай
ЭКЛАСС-13.0
27371010
ЭКЛАСС-15.0
27371010
ЭТИМ 10.0
EC000683
СПСК 21.0
32151500
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-25 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
