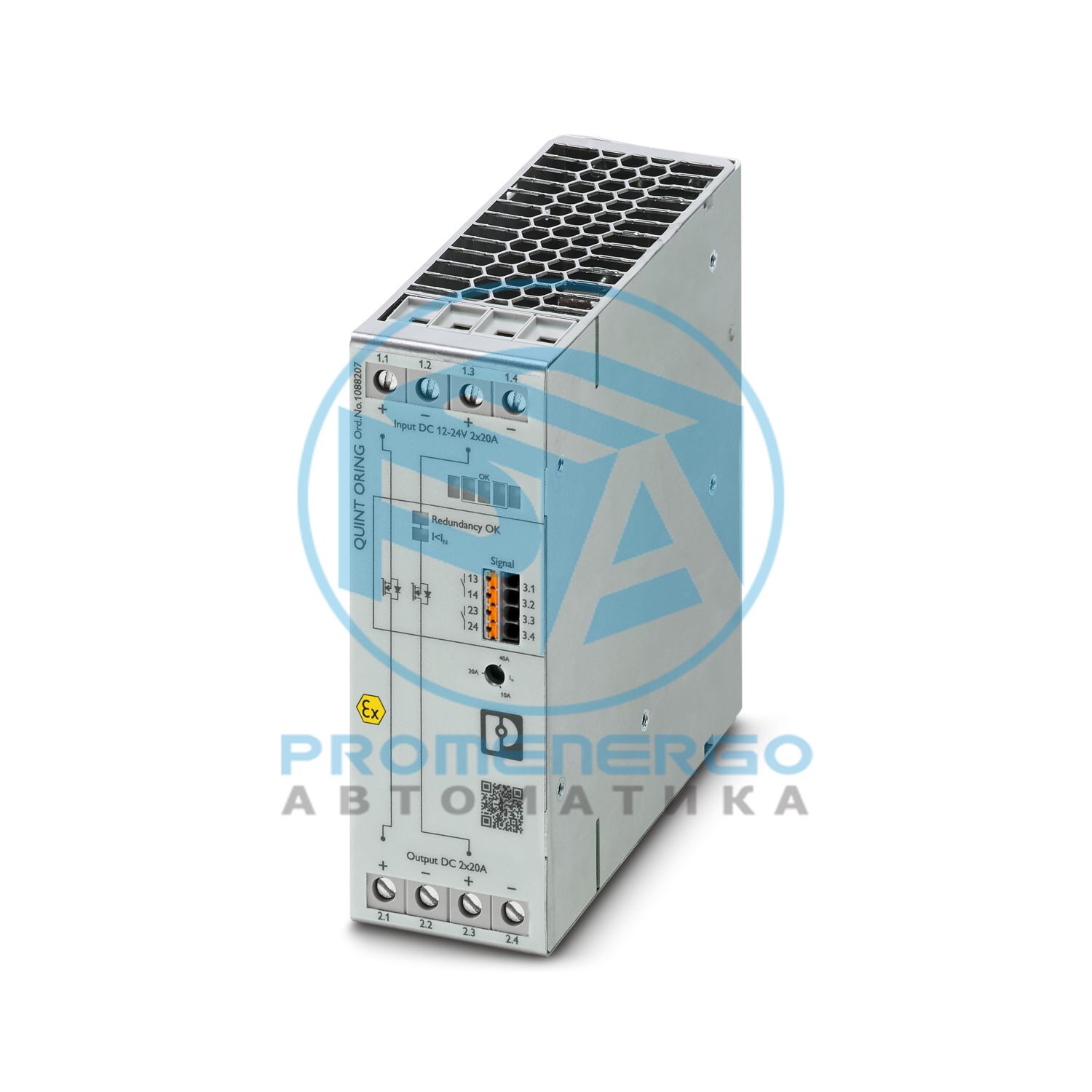

Модуль активного резервирования QUINT ORING с развязкой MOSFET, технология ACB, монтаж на DIN-рейку, 12 В пост. тока ... 24 В пост. тока, 2x 20 А, 2x 20 А
Технические характеристики
Номинальный диапазон входного напряжения
12 В постоянного тока ... 24 В постоянного тока
Диапазон входного напряжения
8 В постоянного тока ... 29,5 В постоянного тока
Тип напряжения питания
округ Колумбия
Номинальный входной ток (I N)
2x 20 А
Статическое усиление (I Stat.Boost )
2x 25 А
Динамическое усиление (I Dyn.Boost)
2x 30 А (5 с)
Селективное размыкание предохранителя (I SFB)
2x 120 А (15 мс)
Защита от обратной полярности
да, < 60 В постоянного тока
Предусмотренный автоматический выключатель для защиты входа
60 В постоянного тока
Падение напряжения, вход/выход
тип. 0,1 В (I ВЫХ. = 20 А)
Эффективность
тип. 98,5 % (12 В постоянного тока)
Номинальное выходное напряжение
У В - 0,1 В
Номинальный выходной ток (I N)
2x 20 А
Статическое усиление (I Stat.Boost )
2x 25 А
Динамическое усиление (I Dyn.Boost)
2x 30 А (5 с)
Селективное размыкание предохранителя (I SFB)
2x 120 А (15 мс)
Последовательное соединение
нет
Сопротивление напряжению обратной связи
<= 32 В постоянного тока
Защита от перенапряжения на выходе (OVP)
<= 32 В постоянного тока
Потери мощности, номинальная нагрузка, макс.
11,7 Вт (I OUT = 40 А)
Позиция
1.х
Способ подключения
Винтовое соединение
жесткий
0,5 мм2 ... 16 мм2
гибкий
0,5 мм2 ... 16 мм2
гибкий с наконечником без пластиковой втулки
0,5 мм2 ... 16 мм2
гибкий с наконечником с пластиковой втулкой
0,5 мм2 ... 16 мм2
AWG
20 ... 6
Длина зачистки
10 мм
Момент затяжки
1,2 Нм ... 1,6 Нм
Головка винта в форме привода
Прорезь L
Позиция
2.х
Способ подключения
Винтовое соединение
жесткий
0,5 мм2 ... 16 мм2
гибкий
0,5 мм2 ... 16 мм2
гибкий с наконечником без пластиковой втулки
0,5 мм2 ... 16 мм2
гибкий с наконечником с пластиковой втулкой
0,5 мм2 ... 16 мм2
AWG
20 ... 6
Длина зачистки
10 мм
Момент затяжки
1,2 Нм ... 1,6 Нм
Головка винта в форме привода
Прорезь L
Позиция
3.х
Способ подключения
Соединение push-in
жесткий
0,2 мм2 ... 1,5 мм2
гибкий
0,2 мм2 ... 1,5 мм2
гибкий с наконечником без пластиковой втулки
0,2 мм2 ... 1,5 мм2
гибкий с наконечником с пластиковой втулкой
0,2 мм2 ... 0,75 мм2
жесткий (AWG)
24 ... 16
Длина зачистки
8 мм
Виды сигнализации
Постоянный ток в порядке (зеленый)
Порог сигнала
Резервирование в порядке (светодиод горит зеленым)
Маркировка соединений
3.1, 3.2
Обозначение сигнализации
Реле 13/14
Контакт переключателя (плавающий)
плавающий
Цифровой
30 В постоянного тока
Сигнальный вариант
Резервирование в порядке
Маркировка соединений
3.3, 3.4
Обозначение сигнализации
Реле 23/24
Контакт переключателя (плавающий)
плавающий
Цифровой
30 В постоянного тока
Сигнальный вариант
АКБ ОК
Напряжение изоляции вход, выход/корпус
600 В переменного тока
Тип продукта
Модуль резервирования
Семейство продуктов
КВИНТ ОРИНГ
Наработка на отказ (МЭК 61709, серийный номер 29500)
> 1792000 ч (25 °С)
Директива по охране окружающей среды
Директива RoHS 2011/65/ЕС
ВЕЛ
да
Класс защиты
III
Степень загрязнения
2
Текущий
40 А
Температура
40 °С
Время
224000 ч
Дополнительный текст
12 В постоянного тока
Текущий
40 А
Температура
40 °С
Время
182000 ч
Дополнительный текст
24 В постоянного тока
Ширина
46 мм
Высота
130 мм
Глубина
132 мм
Глубина (Глубина устройства (монтаж на DIN-рейку))
125 мм (Глубина устройства (монтаж на DIN-рейку))
Ширина
122 мм
Высота
130 мм
Глубина
49 мм
Расстояние установки справа/слева
5 мм / 5 мм
Расстояние установки сверху/снизу
50 мм / 50 мм
Тип крепления
Монтаж на DIN-рейку
Примечание по сборке
выравнивается: P N >=50%, 5 мм горизонтально, 15 мм рядом с активными компонентами, 50 мм вертикально выравнивается: P N <50%, 0 мм горизонтально, 40 мм вертикально сверху, 20 мм вертикально снизу
Монтажное положение
горизонтальная DIN-рейка NS 35, EN 60715
Класс воспламеняемости согласно UL 94 (корпус/клеммные колодки)
В0
Материал корпуса
Металл
Тип жилья
Алюминий (АлМг3)
Версия с капюшоном
Листовая оцинкованная сталь, не содержащая хрома (VI)
Версия с боковым элементом
Алюминий
Степень защиты
IP20
Температура окружающей среды (рабочая)
-40 °C ... 70 °C (> 60 °C Снижение характеристик: 2,5 %/K)
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 85 °С
Максимальная высота
5000 м
Макс. допустимая относительная влажность (при эксплуатации)
<= 100 % (при 25 °C, без конденсации)
Шок (операция)
18 мс, 30 г, в каждом пространственном направлении (IEC 60068-2-27)
Вибрация (работа)
< 15 Гц, амплитуда +/-2,5 мм (IEC 60068-2-6)
Временной код
T4 (-25 ... +70 °C; > 60 °C, снижение характеристик: 2,5 %/K)
Стандартное обозначение
Электробезопасность (устройств управления и регулирования)
Стандарты/спецификации
МЭК 61010-1
Стандартное обозначение
Защитное сверхнизкое напряжение
Стандарты/спецификации
EN 61010-1 (БСНН)
Стандартное обозначение
Защитное сверхнизкое напряжение
Стандарты/спецификации
МЭК 61010-2-201 (ЗСНН)
Идентификация
ДНВ
Идентификация
Внесен в список UL UL 61010-1
Идентификация
Внесен в список UL UL 61010-2-201
Идентификация
UL 121201 & CSA C22.2 Нет. 213-17 Class I, Division 2, Groups A, B, C, D T4 (Hazardous Location)
Идентификация
CAN/CSA-C22.2 Нет. 61010-1-12
Идентификация
CAN/CSA C22.2 Нет. 61010-2-201:18
Идентификация
? II 3 G Ex ec nC IIC T4 Gc
Идентификация
Ex ec nC IIC T4 Gc
Идентификация
? II 3 G Ex ec nC IIC T4 Gc
Электромагнитная совместимость
Соответствие директиве по ЭМС 2014/30/ЕС
Директива по низкому напряжению
Соответствие Директиве по низковольтному оборудованию 2014/35/EC
Требования ЭМС к уровню шума
ЭН 61000-6-3
Требования ЭМС к помехоустойчивости
ЭН 61000-6-1
Стандарты/правила
ЕН 55016
Стандарты/правила
Дополнительный базовый стандарт EN 61000-6-5 (помеха на электростанциях)
Стандарты/правила
ЕН 55016
ДНВ
Класс Б
Дополнительный текст
Площадь моста и палубы
ДНВ
Класс Б
Дополнительный текст
Площадь моста и палубы
Стандарты/правила
ЭН 61000-4-2
Контактный разряд
6 кВ (уровень тестирования 3)
Разряд в воздухе
8 кВ (уровень тестирования 3)
Комментарии
Критерий Б
Стандарты/правила
ЭН 61000-4-3
Диапазон частот
80 МГц ... 1 ГГц
Проверка напряженности поля
20 В/м (уровень тестирования 3)
Диапазон частот
1 ГГц ... 6 ГГц
Проверка напряженности поля
10 В/м (уровень тестирования 3)
Комментарии
Критерий А
Стандарты/правила
ЭН 61000-4-4
Вход
2 кВ (Уровень испытаний 3 - асимметричный)
Выход
2 кВ (Уровень испытаний 3 - асимметричный)
Сигнал
2 кВ (Уровень испытаний 4 - асимметричный)
Комментарии
Критерий А
Стандарты/правила
ЭН 61000-4-5
Вход
0,5 кВ (Уровень испытаний 2 - симметричный)
Выход
0,5 кВ (Уровень испытаний 2 - симметричный)
Комментарии
Критерий А
Стандарты/правила
ЭН 61000-4-6
Вход/выход/сигнал
асимметричный
Диапазон частот
0,15 МГц ... 80 МГц
Комментарии
Критерий А
Напряжение
10 В (уровень тестирования 3)
Критерий А
Нетrmal operating behavior within the specified limits.
Критерий Б
Временное ухудшение рабочего поведения, которое корректируется самим устройством.
Номер позиции
1088207
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
компьютерная графика
Ключ продукта
CMRI43
GTIN
4055626887753
Вес за штуку (включая упаковку)
650,6 г
Вес за штуку (без упаковки)
470 г
Номер таможенного тарифа
85371091
Страна происхождения
Китай
ЭКЛАСС-13.0
27371010
ЭКЛАСС-15.0
27371010
ЭТИМ 10.0
EC000683
СПСК 21.0
32151500
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
6(а)-I, 7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-25 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
