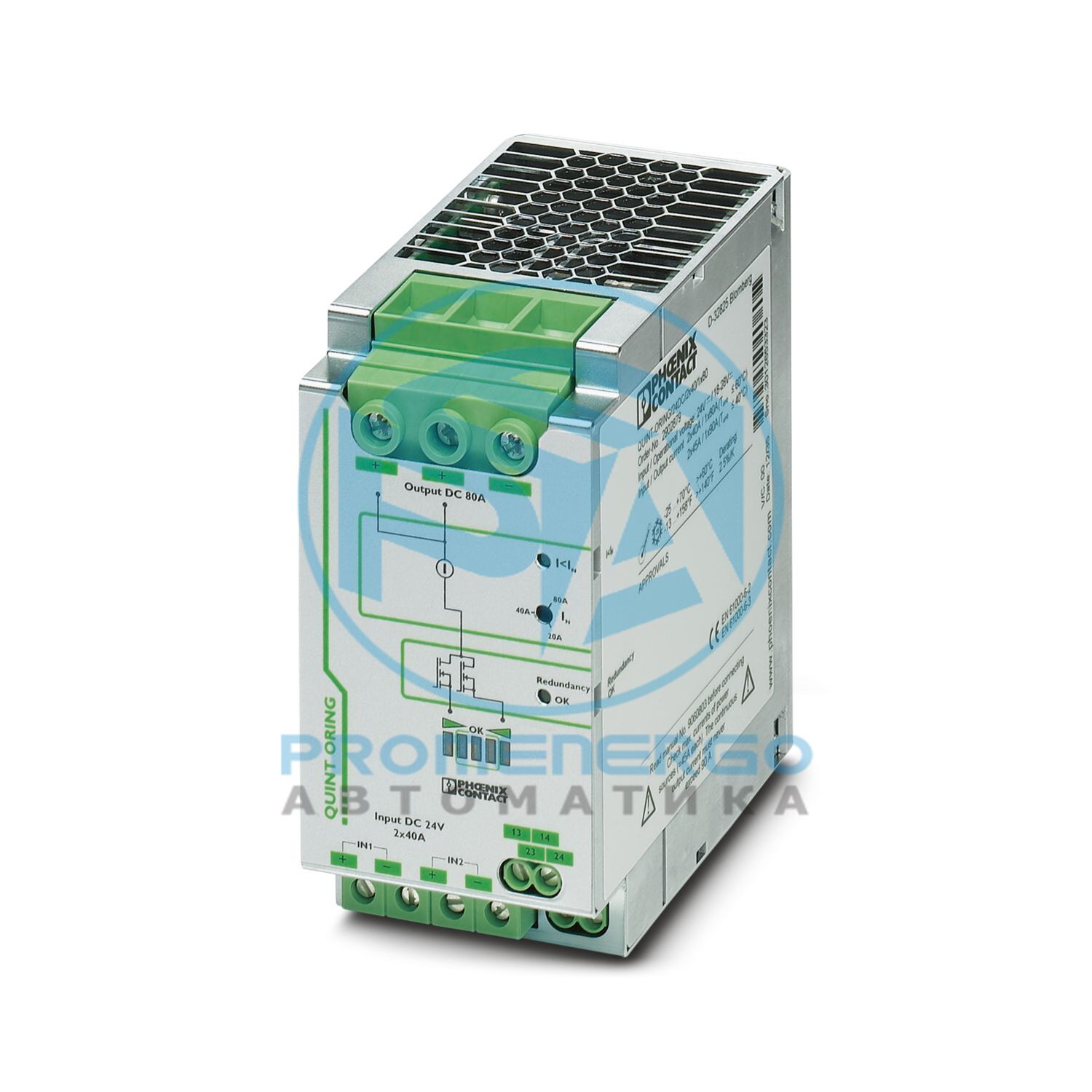

Активный модуль резервирования QUINT для монтажа на DIN-рейке с ACB (автоматическая балансировка тока) Технологические и контрольные функции, вход: 24 В пост. тока/2x 40 А, выход: 24 В пост. тока/1 x 80 А, включая установленный универсальный адаптер UTA 107/30 для DIN-рейки
Технические характеристики
Номинальный диапазон входного напряжения
24 В постоянного тока
Диапазон входного напряжения
18 В пост. тока ... 28 В пост. тока (SELV)
Диапазон входного напряжения постоянного тока
18 В пост. тока ... 28 В пост. тока (SELV)
Тип напряжения питания
округ Колумбия
Защита от обратной полярности
да, < 60 В
Номинальный входной ток (I N)
2x 40 А (-25 °C ... 60 °C)
Максимальный ток I макс.
2x 45 А (-25 °C ... 40 °C)
Защита от переходных перенапряжений
Варистор
Падение напряжения, вход/выход
0,2 В (I ВЫХ. = 80 А)
Эффективность
> 98 %
Номинальное выходное напряжение
У В - 0,2 В
Номинальный выходной ток (I N)
80 А (Повышающаяся мощность)
Статическое усиление (I Stat.Boost )
1x 90 А
Селективное размыкание предохранителя (I SFB)
1x 430 А (12 мс)
Снижение номинальных характеристик
60 °C ... 70 °C (2,5 %/К)
Защита от перенапряжения на выходе (OVP)
<= 32 В постоянного тока
Потери мощности, номинальная нагрузка, макс.
16 Вт (I ВЫХ. = 80 А)
Последовательное соединение
нет
Описание выхода
Групповой контакт
Максимальное коммутируемое напряжение
макс. 30 В переменного/постоянного тока
Максимальный пусковой ток
<= 100 мА (устойчив к короткому замыканию)
Описание выхода
Контакт замкнут: ? U IN <= 300 мВ
Максимальное коммутируемое напряжение
макс. 30 В переменного/постоянного тока
Максимальный пусковой ток
<= 100 мА (устойчив к короткому замыканию)
Максимальный пусковой ток
<= 100 мА (устойчив к короткому замыканию)
Способ подключения
Винтовое соединение
Сечение проводника, жесткое мин.
0,5 мм2
Сечение проводника, жесткое макс.
16 мм2
Сечение гибкого провода мин.
0,5 мм2
Сечение гибкого провода макс.
16 мм2
Сечение проводника AWG мин.
20
Сечение проводника AWG макс.
6
Длина зачистки
10 мм
Винтовая резьба
М4
Момент затяжки, мин
1,2 Нм
Максимальный момент затяжки
1,5 Нм
Способ подключения
Винтовое соединение
Сечение проводника, жесткое мин.
0,5 мм2
Сечение проводника, жесткое макс.
35 мм2
Сечение гибкого провода мин.
0,5 мм2
Сечение гибкого провода макс.
35 мм2
Сечение проводника AWG мин.
20
Сечение проводника AWG макс.
2
Длина зачистки
18 мм
Винтовая резьба
М5
Момент затяжки, мин
2,5 Нм
Максимальный момент затяжки
4,5 Нм
Способ подключения
Винтовое соединение
Сечение проводника, жесткое мин.
0,2 мм2
Сечение проводника, жесткое макс.
6 мм2
Сечение гибкого провода мин.
0,2 мм2
Сечение гибкого провода макс.
6 мм2
Сечение проводника AWG мин.
24
Сечение проводника AWG макс.
10
Длина зачистки
8 мм
Винтовая резьба
М3
Момент затяжки, мин
0,5 Нм
Максимальный момент затяжки
0,6 Нм
Сечение проводника, жесткое мин.
0,2 мм2
Сечение проводника, жесткое макс.
6 мм2
Сечение гибкого провода мин.
0,2 мм2
Сечение гибкого провода макс.
4 мм2
Сечение проводника AWG мин.
24
Сечение проводника AWG макс.
10
Винтовая резьба
М3
Момент затяжки, мин
0,5 Нм
Максимальный момент затяжки
0,6 Нм
Виды сигнализации
Контакт реле, плавающий, с ограничением тока
Отображение статуса
Резервирование светодиодов в порядке
Примечание по отображению статуса
зеленый
Отображение статуса
Светодиод АКВ ОК
Примечание по отображению статуса
Светодиодная гистограмма зеленого цвета
Напряжение изоляции вход, выход/корпус
500 В переменного тока (710 В постоянного тока)
Тип продукта
Модуль резервирования
Семейство продуктов
КВИНТ ОРИНГ
Наработка на отказ (МЭК 61709, серийный номер 29500)
> 720 000 ч (40 °С)
ВЕЛ
да
Класс защиты
III
Степень загрязнения
2
Ширина
66 мм
Высота
130 мм
Глубина
125 мм
Горизонтальный шаг
3.7 Раздел.
Расстояние установки справа/слева
5 мм / 5 мм
Расстояние установки сверху/снизу
50 мм / 50 мм
Ширина
122 мм
Высота
130 мм
Глубина
69 мм
Тип крепления
DIN-рейка: 35 мм
Примечание по сборке
выравнивается: P N >=50%, 5 мм горизонтально, 15 мм рядом с активными компонентами, 50 мм вертикально выравнивается: P N <50%, 0 мм горизонтально, 40 мм вертикально сверху, 20 мм вертикально снизу
Монтажное положение
горизонтальная DIN-рейка NS 35, EN 60715
Материал корпуса
Металл
Тип жилья
Алюминий (АлМг3)
Версия с капюшоном
Листовая оцинкованная сталь, не содержащая хрома (VI)
Степень защиты
IP20
Температура окружающей среды (рабочая)
-25 °C ... 70 °C (> 60 °C Снижение характеристик: 2,5 %/K)
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 85 °С
Температура окружающей среды (проверено на тип запуска)
-40 °С
Максимальная высота
2000 м
Климатический класс
3K22 (согласно EN 60721-3-3)
Макс. допустимая относительная влажность (при эксплуатации)
<= 95 % (при 25 °C, без конденсации)
Шок
18 мс, 30 г в каждом направлении (согласно IEC 60068-2-27)
Вибрация (работа)
< 15 Гц, амплитуда +/-2,5 мм (согласно IEC 60068-2-6)
Временной код
T4 (-25 ... +70 °C; > 60 °C, снижение характеристик: 2,5 %/K)
Стандарт - Электробезопасность
МЭК 62368-1 (БСНН)
Разрешение на судостроение
ДНВ, НК
Сертификаты UL
UL/C-UL внесен в список UL 508
SIL в соответствии с IEC 61508
0
Электромагнитная совместимость
Соответствие директиве по ЭМС 2014/30/ЕС
Директива по низкому напряжению
Соответствие Директиве по низковольтному оборудованию 2014/35/EC
Требования ЭМС к уровню шума
ЭН 61000-6-3
Требования ЭМС к помехоустойчивости
ЭН 61000-6-1
Стандарты/правила
ЭН 61000-4-2
Контактный разряд
8 кВ (уровень тестирования 4)
Разряд в воздухе
15 кВ (Уровень тестирования 4)
Комментарии
Критерий А
Стандарты/правила
ЭН 61000-4-3
Диапазон частот
80 МГц ... 1 ГГц
Проверка напряженности поля
20 В/м (уровень тестирования 3)
Диапазон частот
1 ГГц ... 6 ГГц
Проверка напряженности поля
10 В/м (уровень тестирования 3)
Комментарии
Критерий А
Стандарты/правила
ЭН 61000-4-4
Вход
2 кВ (Уровень испытаний 3 - асимметричный)
Выход
2 кВ (Уровень испытаний 3 - асимметричный)
Сигнал
2 кВ (Уровень испытаний 4 - асимметричный)
Комментарии
Критерий А
Стандарты/правила
ЭН 61000-4-5
Вход
1 кВ (Уровень испытаний 3 - симметричный)
Выход
1 кВ (Уровень испытаний 3 - симметричный)
Комментарии
Критерий А
Стандарты/правила
ЭН 61000-4-6
Вход/выход/сигнал
асимметричный
Диапазон частот
0,15 МГц ... 80 МГц
Комментарии
Критерий А
Напряжение
10 В (уровень тестирования 3)
Стандарты/правила
ЭН 61000-6-3
Напряжение радиопомех в соотв. с EN 55011
EN 55011 (EN 55022) Класс B, область применения: промышленность и жилой сектор.
Излучаемые радиопомехи в соотв. с EN 55011
EN 55011 (EN 55022) Класс B, область применения: промышленность и жилой сектор.
Критерий А
Нетrmal operating behavior within the specified limits.
Критерий Б
Временное ухудшение рабочего поведения, которое корректируется самим устройством.
Номер позиции
2902879
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
компьютерная графика
Ключ продукта
CMRQ43
GTIN
4046356698276
Вес за штуку (включая упаковку)
1.200 г
Вес за штуку (без упаковки)
860 г
Номер таможенного тарифа
85371091
Страна происхождения
В
ЭКЛАСС-13.0
27371010
ЭКЛАСС-15.0
27371010
ЭТИМ 10.0
EC000683
СПСК 21.0
32151500
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-25 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
