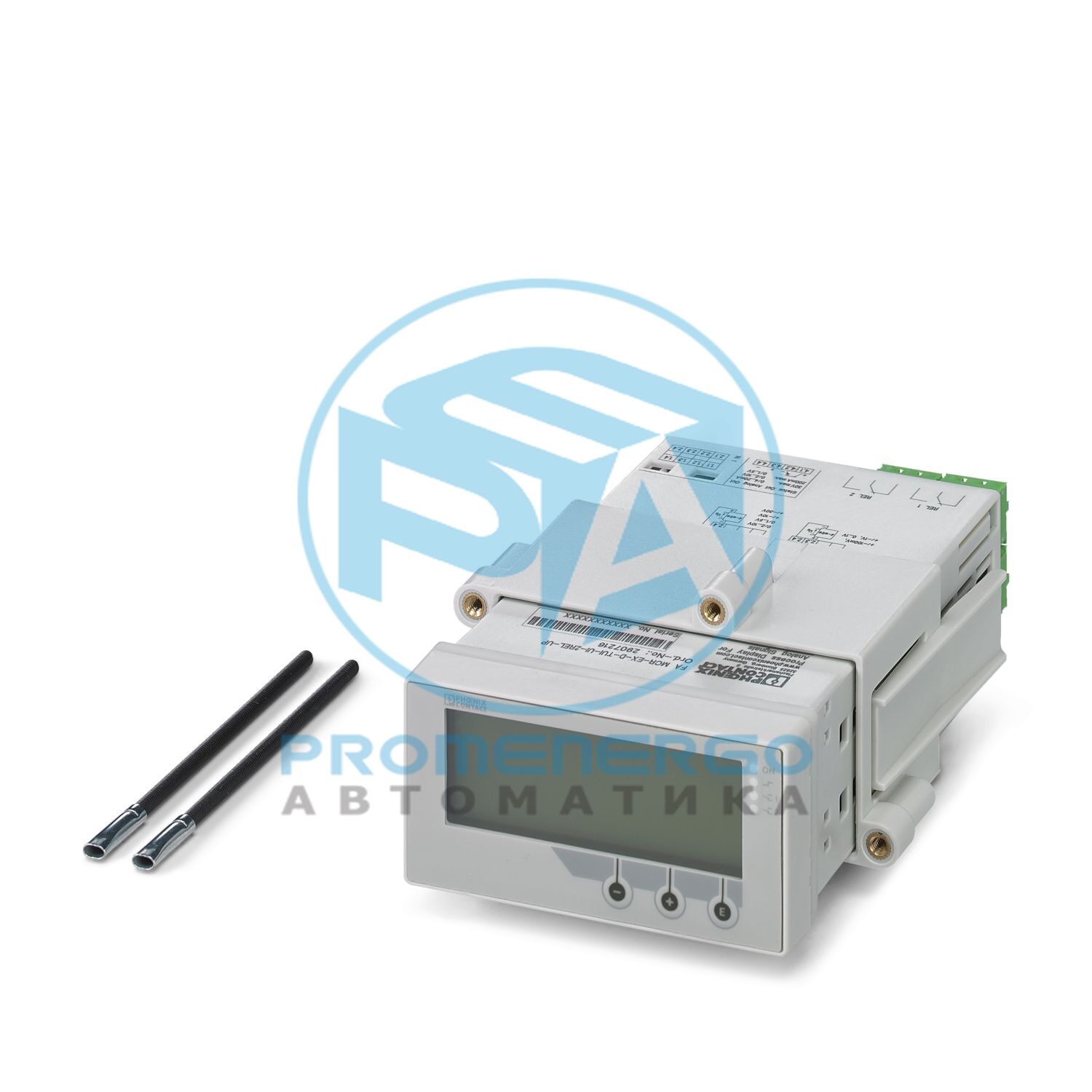

Многофункциональный индикатор процесса в корпусе компонентов панели управления для контроля и отображения данных аналоговых измерений. Универсальные входы позволяют подключать датчики тока, напряжения, термометры сопротивления и термопары. 2 релейных переключающих контакта и 1 аналоговый выход.
Технические характеристики
Тип продукта
Цифровые дисплеи
Семейство продуктов
Полевой аналоговый
Конфигурация
Клавиатура
Класс защиты
я
Категория перенапряжения
II
Степень загрязнения
2
Конфигурация
Клавиатура
Испытательное напряжение ()
2500 В
Испытательное напряжение ()
2500 В
Испытательное напряжение (вход/выход)
500 В
Максимальная ошибка передачи
+/- 0,05 % (диапазона измерения)
Электрическая изоляция
375 В
Диапазон напряжения питания
24 В AC/DC ... 230 В AC/DC (-20 % ... +10 %, 50 Гц ... 60 Гц)
Макс. текущее потребление
30 мА
Потребляемая мощность
<= 6,9 Вт
Описание входа
Универсальный вход
Количество входов
1
Входной сигнал
Текущий
Текущий входной сигнал
0 мА ... 20 мА +10 %
Макс. текущий входной сигнал
< 150 мА
Доступные источники входного сигнала
Текущий
Входное сопротивление токового входа
10 Ohm
Напряжение питания передатчика
> 16 В (22 мА)
Диапазон напряжения питания передатчика
22.8 V ... 27.6 V (Нет-load)
Ток питания передатчика
< 30 мА (защита от короткого замыкания и перегрузки)
Разрешение цифро-аналогового преобразователя
16 бит
Описание входа
Универсальный вход
Входной сигнал
Напряжение
Входной сигнал напряжения
0 В ... 10 В
Макс. входной сигнал напряжения
+/- 35 В (>= 1 В)
Доступные источники входного сигнала
Напряжение
Входное сопротивление входа напряжения
> 1 МОм
Описание входа
Универсальный вход
Входной сигнал
Резистор
Доступные источники входного сигнала
Сопротивление: 30 Ом ... 3000 Ом
Описание входа
Универсальный вход
Конфигурируемый/программируемый
Да
Типы датчиков (RTD), которые можно использовать
Датчики Pt, Ni, Cu
Доступные источники входного сигнала
Термометры сопротивления
Диапазон измерения температуры
-200 °C ... 1100 °C (диапазон зависит от типа датчика, регулируемый)
Технология подключения
2-, 3-, 4-проводные
Скорость измерения
200 мс
Описание входа
Универсальный вход
Конфигурируемый/программируемый
Да
Типы датчиков, которые можно использовать (TC)
J, K, T, N, B, S, R, U. L, C, D
Доступные источники входного сигнала
Термопары
Диапазон измерения температуры
-200 °C ... 2495 °C (диапазон зависит от типа датчика, регулируемый)
Скорость измерения
200 мс
Тип переключения контактов
2 переключающих контакта
Минимальное коммутируемое напряжение
12 В
Максимальное коммутируемое напряжение
30 В постоянного тока (3 А)
Мин. ток переключения
10 мА
Макс. ток переключения
3 А
Описание выхода
Выход с открытым коллектором
Количество выходов
1
Тип переключения контактов
Транзистор
Максимальное коммутируемое напряжение
28 В
Макс. ток переключения
200 мА
Количество выходов
1
Конфигурируемый/программируемый
Да
Текущий выходной сигнал
0 мА ... 20 мА
Макс. текущий выходной сигнал
< 22 мА
Нагрузка/выходной ток нагрузки
<= 500 Ом (22 мА)
Пульсация
< 10 мВ ПП (500 Ом)
Разрешение цифро-аналогового преобразователя
13 бит
Количество отображаемых позиций
5
Дисплей
7-сегментный ЖК-дисплей с подсветкой, точечная матрица для текста/гистограммы
Температурный коэффициент, типичный
0,01 %/К
Выходной сигнал напряжения
0 В ... 10 В
Макс. выходной сигнал напряжения
< 11 В
Напряжение холостого хода
24 В постоянного тока (+15 %/-5 %)
Ток короткого замыкания
< 25 мА
Пульсация
< 10 мВ ПП (1000 Ом)
Разрешение цифро-аналогового преобразователя
13 бит
Температурный коэффициент, типичный
0,01 %/К
Способ подключения
Соединение push-in
Длина зачистки
10 мм
Сечение проводника жесткое
0,14 мм2 ... 1,5 мм2
Сечение провода гибкое
0,14 мм2 ... 1,5 мм2
Сечение проводника AWG
26 ... 16
Способ подключения
Винтовое соединение
Длина зачистки
10 мм
Сечение проводника жесткое
0,2 мм2 ... 2,5 мм2
Сечение провода гибкое
0,2 мм2 ... 2,5 мм2
Сечение проводника AWG
24 ... 14
Момент затяжки
0,4 Нм...0,4 Нм
Способ подключения
4-поз. розетка
Скорость последовательной передачи
38400 бод
Отображение статуса
светодиод (красный)
Ширина
96 мм
Высота
48 мм
Глубина
151,8 мм
Цвет
светло-серый (RAL 7035)
Материал корпуса
ПК-GF10
Степень защиты
IP65 (спереди)
Температура окружающей среды (рабочая)
-20 °С ... 60 °С
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 85 °С
Высота
<= 2000 м
Климатический класс
согласно IEC 60654-1, класс B2
Допустимая влажность (эксплуатация)
Спереди: допускается образование конденсата
Сертификат
CE-совместимый
Идентификация
Признан UL 61010
Идентификация
CSA GP
Сертификат
ДНВ ГЛ TAA000029G
Температура
Б
Влажность
Б
Вибрация
А
ЭМС
Б
Корпус
Б (спереди) / А (сзади)
Помехоустойчивость
МЭК 61326 / НАМЮР NE 21
Стандарты/правила
МЭК 61326, класс А
Тип крепления
Монтаж на DIN-рейку
Монтажное положение
Макс. диапазон углов обзора +/- 45° от центральной линии дисплея во всех направлениях
Номер позиции
2907064
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
генеральный директор
Ключ продукта
ДК1141
GTIN
4055626204666
Вес за штуку (включая упаковку)
560 г
Вес за штуку (без упаковки)
539,8 г
Номер таможенного тарифа
90303370
Страна происхождения
DE
ЭКЛАСС-13.0
27210301
ЭКЛАСС-15.0
27210301
ЭТИМ 10.0
EC011349
СПСК 21.0
39121000
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
