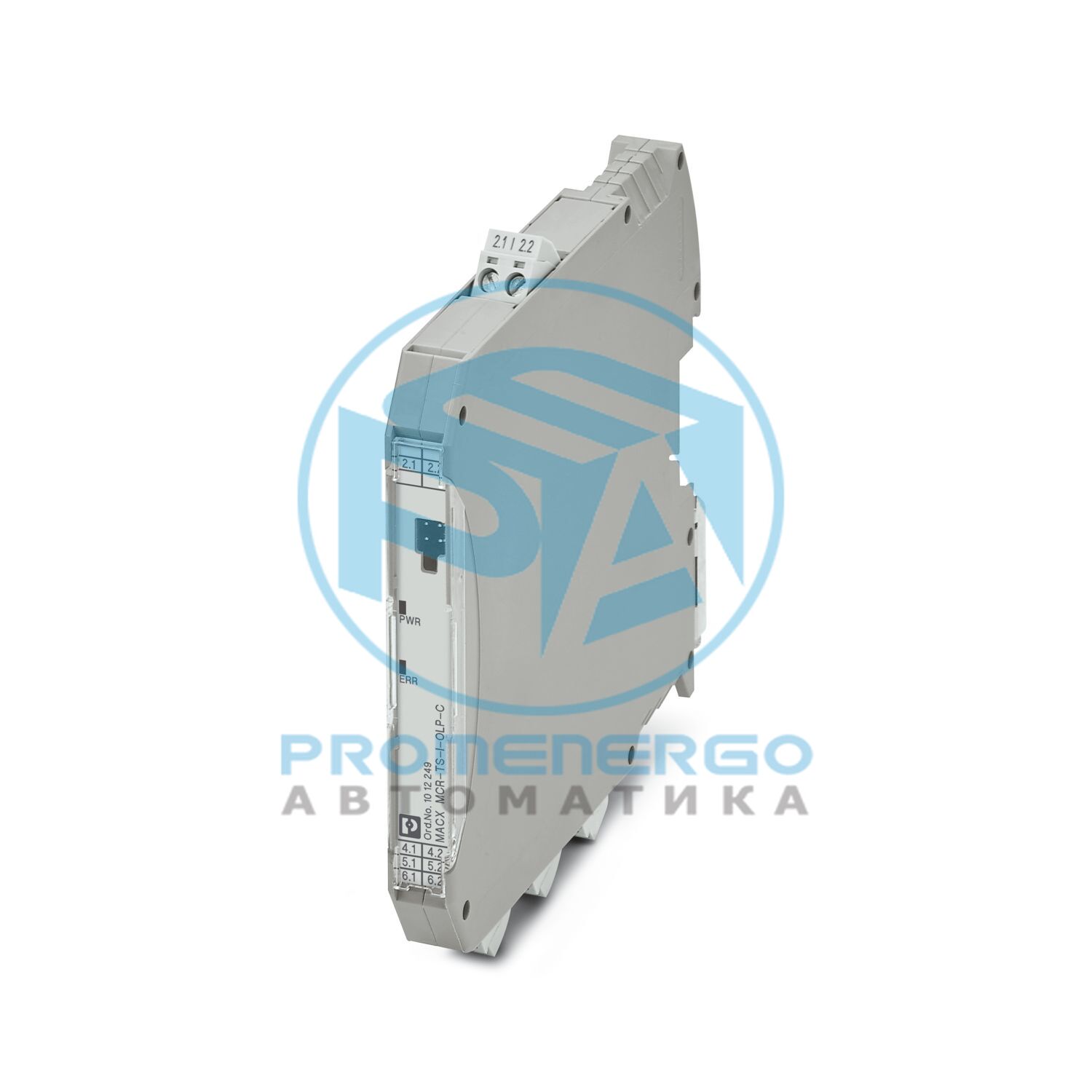

MACX MCR-TS-I-OLP-C - Датчик измерения температуры

Датчик температуры с питанием по выходному контуру для передачи до 2 сигналов датчиков RTD и TC, а также датчиков сопротивления и напряжения через 4 мА ... 20 мА. HART, разделители сигналов с функциональной безопасностью SIL, конфигурация заказа, уровень полноты безопасности (SIL, IEC 61508): 2, систематическая возможность: 3, винтовое соединение

Технические характеристики

Тип продуктаДатчик температуры
Семейство продуктовПолевой аналоговый
Количество каналов2
КонфигурацияПрограммное обеспечение
Категория перенапряженияII
Степень загрязнения2
КонфигурацияПрограммное обеспечение
Электрическая изоляция между входом и выходомда
Переходная характеристика (0-99%)0,8 с (ТС)
Испытательное напряжение2 кВ переменного тока (50 Гц, 60 с)
Диапазон напряжения питанияпитание от контура, внешний источник питания не требуется
Входной сигналТемпература
Количество входов2
Диапазон входного напряжения-20 мВ ... 100 мВ (Минимальный диапазон измерения: 5 мВ)
Типы датчиков (RTD), которые можно использоватьДатчики Pt, Ni, Cu: 2, 3, 4-проводные
Типы датчиков, которые можно использовать (TC)A, B, C, D, E, J, K, L, N, R, S, T, U
Диапазон измерения температуры-250 °C ... 2500 °C (диапазон зависит от типа датчика)
Диапазон измерения температуры> 10 К (РТД)
Диапазон измерения линейного сопротивления10 Ом ... 2000 Ом (Минимальный диапазон измерения: 10 Ом)
Конфигурируемый/программируемыйнет
Текущий выходной сигнал4 мА ... 20 мА
Макс. текущий выходной сигнал23 мА
Нагрузка(У Л - 11 В) / 0,023 А
HART-кодированиеФСК +/- 0,5 мА
HART-версия7
Скорость передачи1200 Бод
Частотный фильтр сети50/60 Гц
Сопротивление коммуникации>= 250 Ohm
Задержка включения? 10 с (HART)
Способ подключенияВинтовое соединение
Длина зачистки7 мм
Винтовая резьбаМ3
Сечение проводника жесткое0,2 мм2 ... 2,5 мм2
Сечение провода гибкое0,2 мм2 ... 2,5 мм2
Сечение проводника AWG24 ... 14
Момент затяжки0,5 Нм...0,6 Нм
Макс. диаметр2 мм
Взрывозащищенная установка (EPL)ГК
Поддерживаемые протоколыХАРТ
Отображение статусасветодиод (красный)

Габаритный чертеж

Ширина12,5 мм
Высота112,5 мм
Глубина113,7 мм
Глубина Н.С. 35/7,5114,5 мм (фиксируется на DIN-рейке NS 35/7,5 в соответствии с EN 60715)
Цветсерый (RAL 7042)
Степень защитыIP20
Температура окружающей среды (рабочая)-40 °С ... 85 °С
Температура окружающей среды (хранение/транспортировка)-40 °С ... 100 °С
Высота<= 4000 м (над уровнем моря)
Климатический классБ2
Допустимая влажность (эксплуатация)5 % ... 95 % (без конденсации)
СертификатCE-совместимый
Идентификация? II 3G Ex nA IIC T6...T4 Gc
ИдентификацияПризнан UL 61010
ИдентификацияНИ, I класс, разд. 2, группы A, B, C, D
ИдентификацияNI / Класс I / Разд. 2 / ABCD T6/T5/T4
СертификатДНВ ГЛ TAA00002GX
Идентификация2
Идентификация3
ТемператураД
ВлажностьБ
ВибрацияА
ЭМСБ
КорпусА
Тип крепленияМонтаж на DIN-рейку
Номер позиции1012249
Упаковочная единица1 шт.
Минимальный объем заказа1 шт.
ПримечаниеПод заказ (возврату не подлежит).
Ключ продажгенеральный директор
Ключ продуктаДК1143
Вес за штуку (включая упаковку)204,6 г
Вес за штуку (без упаковки)160 г
Номер таможенного тарифа85437090
Страна происхожденияDE
ЭКЛАСС-13.027210129
ЭКЛАСС-15.027210129
ЭТИМ 10.0EC002919
СПСК 21.041112100
Соответствует требованиям ЕС RoHS к веществамДа
Освобождение7(а), 7(в)-I
Экологичный период использования (EFUP)EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
Вещество-кандидат REACH (№ CAS)Свинец (CAS: 7439-92-1)
