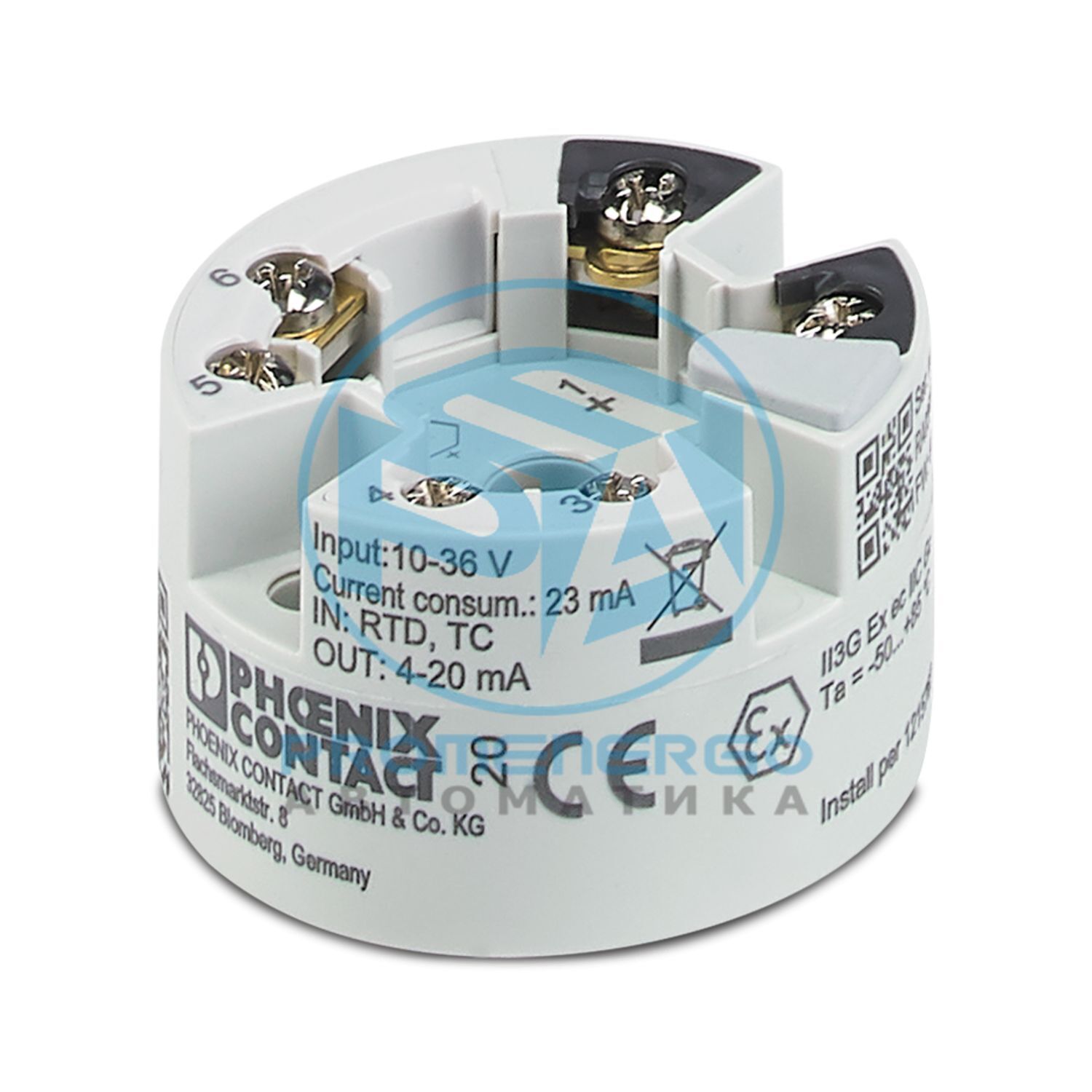

FA MCR-HT-1TS-I-OLP - Датчик, монтируемый на голове

Головной передатчик с питанием по выходному контуру для передачи сигналов датчиков RTD и TC, а также датчиков сопротивления и напряжения через 4 мА...20 мА. HART, стандартная конфигурация, винтовое соединение

Технические характеристики

Тип продуктаДатчик температуры
Семейство продуктовПолевой аналоговый
Количество каналов1
КонфигурацияПрограммное обеспечение
Категория перенапряженияII
Степень загрязнения2
КонфигурацияПрограммное обеспечение
Электрическая изоляция между входом и выходомда
Переходная характеристика (0-99%)1 с (ТС)
Испытательное напряжение2 кВ переменного тока (50 Гц, 60 с)
Диапазон напряжения питанияпитание от контура, внешний источник питания не требуется
Количество входов1
Диапазон входного напряжения-20 мВ ... 100 мВ (Минимальный диапазон измерения: 5 мВ)
Типы датчиков (RTD), которые можно использоватьДатчики Pt, Ni, Cu: 2, 3, 4-проводные
Типы датчиков, которые можно использовать (TC)A, B, C, D, E, J, K, L, N, R, S, T, U
Диапазон измерения температуры-250 °C ... 2500 °C (диапазон зависит от типа датчика)
Диапазон измерения температуры>= 10 К (РТД)
Диапазон измерения линейного сопротивления10 Ом ... 2000 Ом (Минимальный диапазон измерения: 10 Ом)
Текущий выходной сигнал4 мА ... 20 мА (HART)
Макс. текущий выходной сигнал23 мА
Нагрузка(U L - 10 В)/0,023 А
HART-кодированиеФСК +/- 0,5 мА
HART-версия7
Скорость передачи1200 Бод
Частотный фильтр сети50/60 Гц
Сопротивление коммуникации>= 250 Ohm
Задержка включения? 7 с (HART)
Способ подключенияВинтовое соединение
Длина зачистки8 мм
Винтовая резьбаМ3
Сечение проводника жесткое0,2 мм2 ... 2,5 мм2
Сечение провода гибкое0,2 мм2 ... 2,5 мм2
Сечение проводника AWG24 ... 14
Момент затяжки0,5 Нм
Взрывозащищенная установка (EPL)ГК
Поддерживаемые протоколыХАРТ
Степень защитыIP00 (при установке в полевой корпус IP66/67, NEMA 4X)
Температура окружающей среды (рабочая)-40 °С ... 85 °С
Температура окружающей среды (хранение/транспортировка)-50 °С ... 100 °С
Высота<= 4000 м (над уровнем моря)
Климатический классС1
Допустимая влажность (эксплуатация)5 % ... 95 % (допускается конденсация)
СертификатCE-совместимый
Идентификация? II 3 G Ex ec IIC T6
СертификатPxCIF20ATEX1145192U
ИдентификацияEx ec IIC T6...T4
Тип крепленияУстановка
Примечание по сборкеМонтаж в соединительной головке B согласно DIN EN 50446.
Номер позиции1145210
Упаковочная единица1 шт.
Минимальный объем заказа1 шт.
Ключ продажгенеральный директор
Ключ продуктаДК1142
GTIN4063151135614
Вес за штуку (включая упаковку)187,6 г
Вес за штуку (без упаковки)137,9 г
Номер таможенного тарифа85437090
Страна происхожденияDE
ЭКЛАСС-13.027210129
ЭКЛАСС-15.027210129
ЭТИМ 10.0EC002919
СПСК 21.041112100
Соответствует требованиям ЕС RoHS к веществамДа
Освобождение7(а), 7(в)-I
Экологичный период использования (EFUP)EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
Вещество-кандидат REACH (№ CAS)Свинец (CAS: 7439-92-1)
