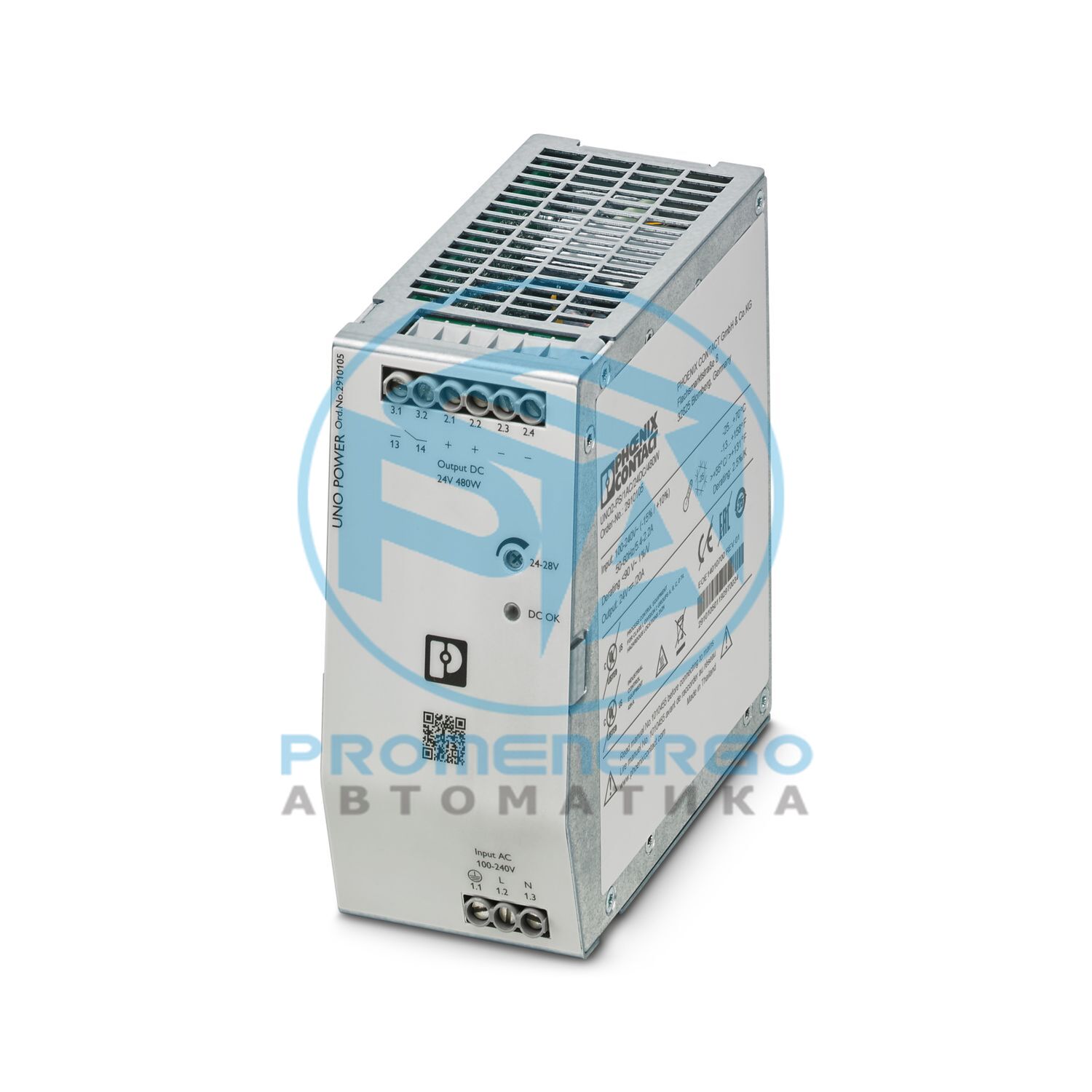

UNO2-PS/1AC/24DC/480W - Блок питания

Блок питания с первичным управлением UNO POWER, винтовое соединение, монтаж на DIN-рейку, вход: 1-фазный, выход: 24 В DC / 20 А, регулировка в диапазоне 24 В DC ... 28 В DC

Технические характеристики

Конфигурация системы снабжения	Сеть «Звезда» (ТН, ТТ, ИТ (ПЭ))
Номинальный диапазон входного напряжения	100 В переменного тока ... 240 В переменного тока
Диапазон входного напряжения	100 В переменного тока ... 240 В переменного тока -15 % ... +10 %
Снижение номинальных характеристик	< 90 В переменного тока (1 %/В)
Типичное напряжение национальной сети	120 В переменного тока
Тип напряжения питания	переменного тока
Пусковой ток	тип. 15 А (при 25 °C)
Интеграл пускового тока (I 2 t)	< 1 А 2 с
Диапазон частот (f N )	50 Гц ... 60 Гц +/-10 %
Время буферизации сети	тип. 17 мс (120 В переменного тока)
Потребляемый ток	5,4 А (100 В переменного тока)
Номинальная потребляемая мощность	533 ВА
Защитная схема	Защита от переходных перенапряжений; Варистор, газонаполненный ограничитель перенапряжения
Время включения	тип. 1 с
Сетевой предохранитель устройства	8 А внутренний (защита устройства), быстродействующий
Рекомендуемый автоматический выключатель для защиты входа	10 А ... 16 А (характеристика B, C, D, K или аналогичные)
Ток разряда на PE	< 3,5 мА

Эффективность	тип. 93 % (120 В переменного тока)
Номинальное выходное напряжение	24 В постоянного тока
Диапазон настройки выходного напряжения (U Set )	24 В DC ... 28 В DC (> 24 В DC, постоянная мощность ограничена)
Номинальный выходной ток (I N)	20 А
Защита от короткого замыкания	да
Доказательство отсутствия нагрузки	да
Снижение номинальных характеристик	55 °С ... 70 °С
Крест-фактор	тип. 1,667 (120 В переменного тока)
Выходная мощность (P N )	480 Вт
Параллельное соединение	да, для резервирования
Последовательное соединение	да, для увеличения выходного напряжения
Сопротивление напряжению обратной связи	<= 35 В постоянного тока
Защита от перенапряжения на выходе (OVP)	<= 35 В постоянного тока
Остаточная пульсация	тип. 70 мВ ПП (при номинальных значениях)
Отклонение регулирования	< 1 % (изменение нагрузки, статическое 10 % ... 90 %)
Время подъема	< 1 с (U Out = 10 % ... 90 %)
Минимальная рассеиваемая мощность холостого хода	< 2,9 Вт (120 В переменного тока)
Максимальная рассеиваемая мощность без нагрузки	< 3 Вт (230 В переменного тока)
Минимальная номинальная рассеиваемая мощность нагрузки	< 37 Вт (120 В переменного тока)
Потери мощности, номинальная нагрузка, макс.	< 28 Вт (230 В переменного тока)
Встроенная защита предохранителем	нет
Защита предохранителем (вторичная сторона)	электронный

Позиция	1.х
Идентификация	1,1 (?), 1,2 (Л), 1,3 (Н)
Способ подключения	Винтовое соединение
жесткий	0,2 мм2 ... 6 мм2
гибкий	0,2 мм2 ... 4 мм2
гибкий с наконечником без пластиковой втулки	0,25 мм2 ... 4 мм2
гибкий с наконечником с пластиковой втулкой	0,25 мм2 ... 4 мм2
жесткий (AWG)	24...10 (Си)
AWG	24...10 (Си)
Длина зачистки	8 мм
Момент затяжки	0,5 Нм...0,6 Нм
Головка винта в форме привода	Прорезь L
Позиция	2.х
Идентификация	2.1, 2.2 (+), 2.3, 2.4 (-)
Способ подключения	Винтовое соединение
жесткий	0,2 мм2 ... 6 мм2
гибкий	0,2 мм2 ... 4 мм2
гибкий с наконечником без пластиковой втулки	0,25 мм2 ... 4 мм2
гибкий с наконечником с пластиковой втулкой	0,25 мм2 ... 4 мм2
жесткий (AWG)	24...10 (Си)
AWG	24...10 (Си)
Длина зачистки	8 мм
Момент затяжки	0,5 Нм...0,6 Нм
Головка винта в форме привода	Прорезь L
Позиция	3.х
Идентификация	3.1 (13), 3.2 (14)
Способ подключения	Винтовое соединение
жесткий	0,2 мм2 ... 6 мм2
гибкий	0,2 мм2 ... 4 мм2
гибкий с наконечником без пластиковой втулки	0,25 мм2 ... 4 мм2
гибкий с наконечником с пластиковой втулкой	0,25 мм2 ... 4 мм2
AWG	24...10 (Си)
Длина зачистки	8 мм
Момент затяжки	0,5 Нм...0,6 Нм
Головка винта в форме привода	Прорезь L

Виды сигнализации	Светодиод DC OK - состояние сигнала работы (U N = 24 В постоянного тока, I Out = I N )
Функция	Визуальная индикация рабочего состояния
Цвет	зеленый
Светодиод выключен	Входное напряжение питания переменного тока отсутствует (Выкл.)
Светодиод горит (зеленый), постоянный ток в порядке	U OUT > 0,9 x U N (Вкл. (зеленый), DC в норме)
Светодиод горит (мигает зеленым) DC OK < 0,9 x UN	U OUT < 0,9 x U N (горит (мигает зеленым))
Позиция	3.х
Тип сигнализации	Контакт переключателя DC OK - состояние сигнала работы (U N = 24 В постоянного тока, I Out = I N )
Маркировка положения	3.1 (13), 3.2 (14)
Функция	Пересылка рабочего состояния
Контакт переключателя (плавающий)	ОптоМОП
Коммутируемое напряжение	макс. 30 В переменного/постоянного тока
Текущая пропускная способность	макс. 50 мА
Состояние состояния (Контакт замкнут)	U OUT > 0,9 x U N (Контакт замкнут)
Состояние состояния (Контакт разомкнут)	U OUT < 0,9 x U N (Контакт разомкнут)

Количество фаз	1
Входное/выходное напряжение изоляции	4 кВ переменного тока (типовое испытание)
Вход напряжения изоляции / PE	3,5 кВ переменного тока (типовое испытание)

Тип продукта	Источник питания
Семейство продуктов	ООН Пауэр
Наработка на отказ (МЭК 61709, серийный номер 29500)	> 900 000 ч (25 °С)
Директива по охране окружающей среды	Директива RoHS 2011/65/ЕС
Класс защиты	я
Категория перенапряжения (EN 61010-1)	II (<= 3000 м)
Категория перенапряжения (EN 62477-1)	III (<= 3000 м)
Степень загрязнения	2
Температура	40 °С
Дополнительный текст	120 В переменного тока
Температура	40 °С
Дополнительный текст	230 В переменного тока
Температура	40 °С
Дополнительный текст	120 В переменного тока
Температура	40 °С
Дополнительный текст	230 В переменного тока
Температура	40 °С
Дополнительный текст	120 В переменного тока
Температура	40 °С
Дополнительный текст	230 В переменного тока
Температура	25 °С
Дополнительный текст	120 В переменного тока
Температура	25 °С
Дополнительный текст	230 В переменного тока

Ширина	59 мм
Высота	130 мм
Глубина	129 мм
Глубина (Глубина устройства (монтаж на DIN-рейку))	125 мм (Глубина устройства (монтаж на DIN-рейку))
Расстояние установки справа/слева (активное, пассивное)	0 мм / 0 мм
Расстояние установки сверху/снизу (активное, пассивное)	30 мм / 30 мм

Тип крепления	Монтаж на DIN-рейку
Примечание по сборке	выравнивание: 0 мм по горизонтали, 30 мм по вертикали
Монтажное положение	горизонтальная DIN-рейка NS 35, EN 60715
С защитным покрытием	нет

Класс воспламеняемости согласно UL 94.	V0 (Корпус, клеммные колодки)
Материал корпуса	Металл
Материал корпуса	Алюминий (AlMg3)/листовая сталь, оцинкованная
Версия с капюшоном	Нержавеющая сталь
Версия с боковым элементом	Алюминий
Материал защелки для ног	Листовая сталь, оцинкованная

Степень защиты	IP20
Температура окружающей среды (рабочая)	-25 °C ... 70 °C (> 55 °C Снижение характеристик: 2,5 %/K)
Температура окружающей среды (хранение/транспортировка)	-40 °С ... 85 °С
Температура окружающей среды (проверено на тип запуска)	-40 °С
Максимальная высота	<= 3000 м (> 2000 м, снижение характеристик: 10 %/1000 м)
Климатический класс	3K22 (согласно EN 60721)
Макс. допустимая относительная влажность (при эксплуатации)	<= 95 % (при 25 °C, без конденсации)
Шок (операция)	18 мс, 30 г, в каждом пространственном направлении (IEC 60068-2-27)
Вибрация (работа)	10 Гц...50 Гц, амплитуда +/-0,2 мм (МЭК 60068-2-6)
Временной код	T4 (-25°C ... +70°C; >55°C, снижение характеристик: 2,5 %/K)

Стандартное обозначение	Безопасность блоков питания до 1100 В (изоляционные расстояния)
Стандарты/спецификации	DIN EN 61558-2-16
Стандартное обозначение	Электробезопасность
Стандарты/спецификации	МЭК 61010-2-201 (БСНН)
Стандартное обозначение	Безопасность оборудования для измерения, контроля и лабораторного использования
Стандарты/спецификации	МЭК 61010-1
Стандартное обозначение	Защитное сверхнизкое напряжение
Стандарты/спецификации	МЭК 61010-1 (БСНН)
Стандартное обозначение	Безопасная изоляция
Стандарты/спецификации	МЭК 61558-2-16
Стандартное обозначение	Ограничение гармонических токов линии
Стандарты/спецификации	ЭН 61000-3-2
Стандартное обозначение	Требования полупроводниковой промышленности в отношении провалов сетевого напряжения
Стандарты/спецификации	ПОЛУ F47 - 0706 (180 В переменного тока)

Идентификация	Внесен в список UL/C-UL UL 61010-1
Идентификация	Внесен в список UL/C-UL UL 61010-2-201
Идентификация	Внесен в список UL/C-UL ANSI/UL 121201, класс I, раздел 2, группы A, B, C, D (опасные зоны)
Идентификация	Схема CB (МЭК 61010-1, МЭК 61010-2-201)

Электромагнитная совместимость	Соответствие директиве по ЭМС 2014/30/ЕС
Директива по низкому напряжению	Соответствие Директиве по низковольтному оборудованию 2014/35/EC
Помехи	Излучение помех в соответствии с EN 61000-6-3 (жилое и коммерческое) и EN 61000-6-4 (промышленное)
Требования ЭМС к помехоустойчивости	ЭН 61000-6-2
Стандарты/правила	ЕН 55016
Стандарты/правила	ЕН 55016
Стандарты/правила	ЭН 61000-3-2
Диапазон частот	0 кГц ... 2 кГц
Стандарты/правила	ЭН 61000-3-3
Диапазон частот	0 кГц ... 2 кГц
Стандарты/правила	ЭН 61000-4-2
Контактный разряд	6 кВ (уровень тестирования 3)
Разряд в воздухе	8 кВ (уровень тестирования 3)
Комментарии	Критерий А
Стандарты/правила	ЭН 61000-4-3
Диапазон частот	80 МГц ... 1 ГГц
Проверка напряженности поля	10 В/м (уровень тестирования 3)
Диапазон частот	1 ГГц ... 6 ГГц
Проверка напряженности поля	10 В/м (уровень тестирования 3)
Комментарии	Критерий А
Стандарты/правила	ЭН 61000-4-4
Вход	4 кВ (Уровень испытаний 4 - асимметричный)
Выход	2 кВ (Уровень испытаний 3 - асимметричный)
Комментарии	Критерий А
Стандарты/правила	ЭН 61000-4-5
Вход	2 кВ (Уровень испытаний 4 - симметричный)
Выход	1 кВ (Уровень испытаний 3 - симметричный)
Комментарии	Критерий А
Стандарты/правила	ЭН 61000-4-6
Ввод/вывод	асимметричный
Диапазон частот	0,15 МГц ... 80 МГц
Комментарии	Критерий А
Напряжение	10 В (уровень тестирования 3)
Стандарты/правила	ЭН 61000-4-11
Напряжение	230 В переменного тока
Частота	50 Гц
Провал напряжения	70 %
Количество периодов	25/30 периодов
Комментарии	Критерий А
Провал напряжения	40 %
Количество периодов	12 периодов
Дополнительный текст	Тестовый уровень 2
Комментарии	Критерий А
Провал напряжения	0 %
Количество периодов	1 период
Дополнительный текст	Тестовый уровень 2
Комментарии	Критерий Б
Критерий А	Нетrmal operating behavior within the specified limits.
Критерий Б	Временное ухудшение рабочего поведения, которое корректируется самим устройством.

Номер позиции	2910105
Упаковочная единица	1 шт.
Минимальный объем заказа	1 шт.
Ключ продаж	компьютерная графика
Ключ продукта	Цена за просмотр 13
GTIN	4055626456652
Вес за штуку (включая упаковку)	1,252,4 г
Вес за штуку (без упаковки)	1,084 г
Номер таможенного тарифа	85044095
Страна происхождения	ТД

ЭКЛАСС-13.0	27040701
ЭКЛАСС-15.0	27040701

ЭТИМ 10.0	EC002540

СПСК 21.0	39121000

Соответствует требованиям ЕС RoHS к веществам	Да
Освобождение	7(а), 7(в)-I
Экологичный период использования (EFUP)	EFUP-25 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
Вещество-кандидат REACH (№ CAS)	Свинец (CAS: 7439-92-1)
SCIP	73c1ec9c-e95e-4452-8f4b-8bfe396d6c7e
CO2e кг	37 414 кг CO2-экв.
