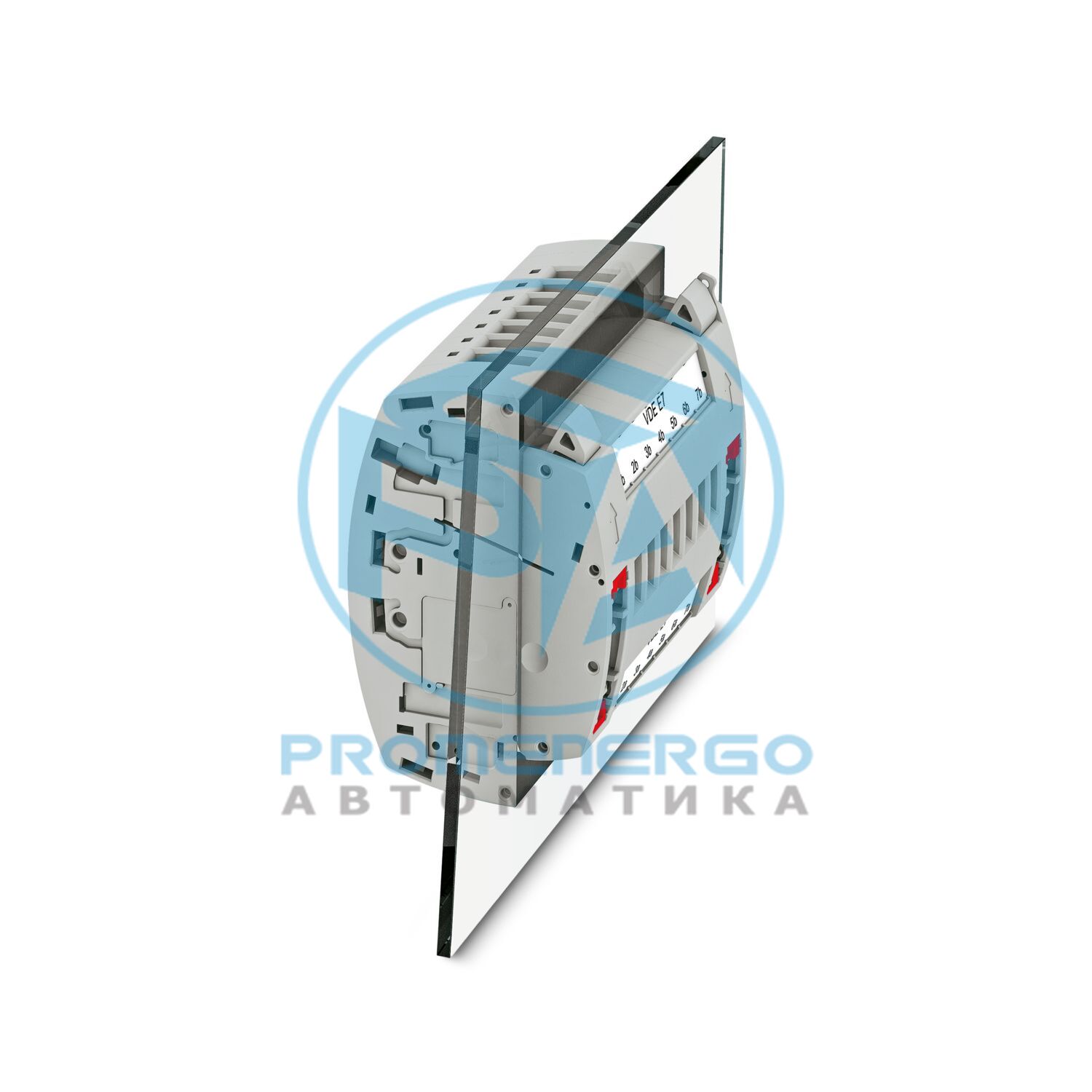

Вставная тестовая розетка, кодировка VDE, тип E7, ном. напряжение: 400 В, количество подключений: 14, количество позиций: 7, метод подключения: Винтовое соединение, Номинальное сечение: 6 мм 2 , 1 уровень, сечение: 0,2 мм 2 - 10 мм 2 , тип монтажа: Панельный монтаж, цвет: серый
Технические характеристики
Общий
Подробную принципиальную схему можно найти в разделе «Разные загрузки».
Тип продукта
Тестовая клеммная колодка
Семейство продуктов
СЛАВА 2
Количество позиций
7
Подача
8,2 мм
Количество соединений
14
Количество строк
1
Потенциалы
7
Категория перенапряжения
III
Номинальное импульсное напряжение
4 кВ
Максимальная рассеиваемая мощность для номинального состояния
1,31 Вт
Испытательное импульсное напряжение
5 кВ
Количество соединений на уровень
14
Номинальное сечение
6 мм2
Способ подключения
Винтовое соединение
Винтовая резьба
М4
Момент затяжки
1,5...1,8 Нм
Длина зачистки
12 мм
Внутренний цилиндрический калибр
А5
Подключение в соотв. со стандартом
МЭК 60947-7-1
Сечение проводника жесткое
0,2 мм2 ... 10 мм2
Сечение AWG
24 ... 8 (преобразовано согласно IEC)
Сечение провода гибкое
0,2 мм2 ... 10 мм2
Сечение провода, гибкий [AWG]
24 ... 8 (преобразовано согласно IEC)
Гибкое сечение провода (наконечник без пластиковой втулки)
0,25 мм2 ... 6 мм2
Сечение гибкого провода (наконечник с пластиковой втулкой)
0,25 мм2 ... 6 мм2
2 провода одинакового сечения, жесткие
0,2 мм2 ... 2,5 мм2
2 гибких провода одинакового сечения
0,2 мм2 ... 2,5 мм2
2 провода одинакового сечения, гибкие, с наконечником без пластиковой втулки
0,25 мм2 ... 1,5 мм2
2 гибких провода одинакового сечения, с наконечником TWIN и пластиковой втулкой
0,5 мм2 ... 2,5 мм2
Номинальное сечение
6 мм2
Максимальный ток нагрузки
30 А (при поперечном сечении провода 10 мм2)
Номинальное напряжение
400 В переменного/постоянного тока
Габаритный чертеж
Ширина
90,2 мм
Высота
100 мм
Глубина
56,5 мм
Подача
8,2 мм
Толщина пластины
1 мм... 4 мм
Цвет
серый (RAL 7042)
Класс воспламеняемости согласно UL 94.
В0
Группа изоляционных материалов
я
Изоляционный материал
Пенсильвания
Применение статического изоляционного материала на холоде
-60 °С
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
125 °С
Относительный температурный индекс изоляционного материала (электрика, UL 746 B)
130 °С
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R26
HL 1 - HL 3
Калориметрическое тепловыделение NFPA 130 (ASTM E 1354)
27,5 МДж/кг
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
прошедший
Удельная оптическая плотность дыма NFPA 130 (ASTM E 662)
прошедший
Токсичность дымовых газов NFPA 130 (SMP 800C)
прошедший
Уставка испытательного напряжения
4,8 кВ
Результат
Тест пройден
Требование испытания на повышение температуры
Повышение температуры <= 45 К
Результат
Тест пройден
Кратковременно выдерживаемый ток 4 мм2
300 А
Результат
Тест пройден
Уставка испытательного напряжения
1,89 кВ
Результат
Тест пройден
Монтаж клеммной колодки
0,8 Нм...1 Нм
Открытая боковая панель
Нет
Результат
Тест пройден
Уставка испытательного усилия
5 Н
Результат
Тест пройден
Скорость вращения
10 об/мин
Революции
135
Сечение/вес проводника
0,2 мм2 / 0,2 кг
Результат
Тест пройден
Температурные циклы
192
Результат
Тест пройден
Время воздействия
30 с
Результат
Тест пройден
Спецификация
DIN EN 50155 (VDE 0115-200):2008-03
Спектр
Категория испытаний на длительный срок службы 2, на тележке
Частота
от f 1 = 5 Гц до f 2 = 250 Гц
уровень РАС
6,12 (м/с2)2/Гц
Ускорение
3,12 г
Продолжительность теста на ось
5 часов
Направления испытаний
Ось X, Y и Z
Результат
Тест пройден
Спецификация
DIN EN 50155 (VDE 0115-200):2008-03
Форма импульса
Полусинусоидальный
Ускорение
30 г
Продолжительность шока
18 мс
Количество ударов в каждом направлении
3
Направления испытаний
Ось X, Y и Z (поз. и отр.)
Результат
Тест пройден
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 60 °С (кратковременно, не более 24 ч, от -60 °С до +70 °С)
Температура окружающей среды (сборка)
-5 °С ... 70 °С
Температура окружающей среды (срабатывание)
-5 °С ... 70 °С
Допустимая влажность (хранение/транспортировка)
30 % ... 70 %
Подключение в соотв. со стандартом
МЭК 60947-7-1
Тип крепления
Монтаж на панели
Монтаж клеммной колодки
0,8 Нм...1 Нм
Номер позиции
3069412
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
ДТ
Ключ продукта
BE6112
GTIN
4046356943093
Вес за штуку (включая упаковку)
275,9 г
Вес за штуку (без упаковки)
275,9 г
Номер таможенного тарифа
85369010
Страна происхождения
ПЛ
ЭКЛАСС-13.0
27250304
ЭКЛАСС-15.0
27250304
ЭТИМ 10.0
EC002555
СПСК 21.0
39121400
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
6(с)
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
