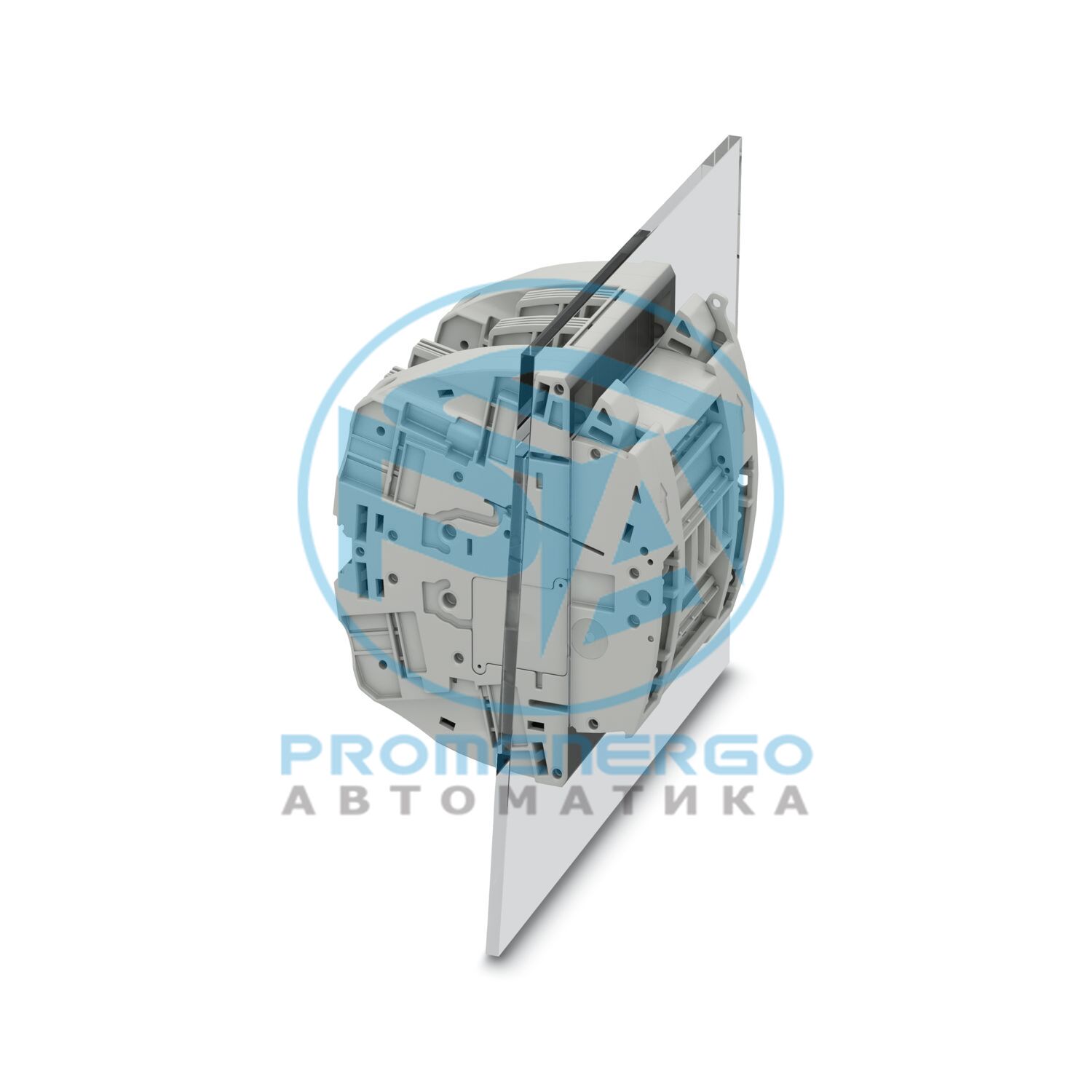

RSCWE 6-3/4 - Вставная тестовая розетка
Вставная тестовая розетка, ном. напряжение: 400 В, количество подключений: 8, количество позиций: 4, способ подключения: Кольцевой наконечник, Номинальное сечение: 6 мм 2 , 1 уровень, тип монтажа: Панельный монтаж, цвет: серый
Технические характеристики
| Тип продукта | Тестовая клеммная колодка |
|---|
| Семейство продуктов | СЛАВА 3 |
|---|
| Количество позиций | 4 |
|---|
| Подача | 8,2 мм |
|---|
| Количество соединений | 8 |
|---|
| Количество строк | 1 |
|---|
| Потенциалы | 4 |
|---|
| Категория перенапряжения | III |
|---|
| Номинальное импульсное напряжение | 4 кВ |
|---|
| Максимальная рассеиваемая мощность для номинального состояния | 1,31 Вт |
|---|
| Испытательное импульсное напряжение | 5 кВ |
|---|
| Количество соединений на уровень | 8 |
|---|
| Номинальное сечение | 6 мм2 |
|---|
| Способ подключения | Кольцевой кабельный наконечник |
|---|
| Винтовая резьба | Нет 8 UNC |
|---|
| Момент затяжки | 1,5...1,8 Нм |
|---|
| Внутренний цилиндрический калибр | А5 |
|---|
| Подключение в соотв. со стандартом | МЭК 60947-7-1 |
|---|
| Сечение провода гибкое | 0,5 мм2 ... 10 мм2 |
|---|
| Сечение провода, гибкий [AWG] | 24 ... 8 (преобразовано согласно IEC) |
|---|
| 2 провода одинакового сечения, жесткие | 0,5 мм2 ... 6 мм2 |
|---|
| 2 гибких провода одинакового сечения | 0,5 мм2 ... 6 мм2 |
|---|
| Номинальное сечение | 6 мм2 |
|---|
| Максимальный ток нагрузки | 30 А (при поперечном сечении провода 10 мм2) |
|---|
| Номинальное напряжение | 400 В переменного/постоянного тока |
|---|
| Подключение в соотв. со стандартом | DIN 46234:1980-03 |
|---|
| Поперечное сечение | 0,5 мм2 ... 10 мм2 |
|---|
| Диапазон поперечного сечения AWG | (преобразовано в соответствии с IEC) |
|---|
| Диаметр отверстия | 4,3 мм |
|---|
| Ширина | 8 мм |
|---|
| Диаметр болта | 4,1 мм |
|---|
| Подключение в соотв. со стандартом | DIN 46237:1970-07 |
|---|
| Поперечное сечение | 0,5 мм2 ... 10 мм2 |
|---|
| Диапазон поперечного сечения AWG | (преобразовано в соответствии с IEC) |
|---|
| Диаметр отверстия | 4,3 мм |
|---|
| Ширина | 8 мм |
|---|
| Диаметр болта | 4,1 мм |
|---|
| Цвет идентификации кольцевых кабельных наконечников: красный | 1 мм2 |
|---|
| Цвет идентификации кольцевых кабельных наконечников: синий. | 2,5 мм2 |
|---|
| Цвет идентификации кольцевых кабельных наконечников: желтый | 6 мм2 |
|---|
Габаритный чертеж
| Ширина | 65,2 мм |
|---|
| Высота | 81 мм |
|---|
| Глубина | 70,1 мм |
|---|
| Подача | 8,2 мм |
|---|
| Толщина пластины | 1 мм... 4 мм |
|---|
| Цвет | серый (RAL 7042) |
|---|
| Класс воспламеняемости согласно UL 94. | В0 |
|---|
| Группа изоляционных материалов | я |
|---|
| Изоляционный материал | Пенсильвания |
|---|
| Применение статического изоляционного материала на холоде | -60 °С |
|---|
| Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) | 125 °С |
|---|
| Относительный температурный индекс изоляционного материала (электрика, UL 746 B) | 130 °С |
|---|
| Противопожарная защита рельсового транспорта (DIN EN 45545-2) R22 | HL 1 - HL 3 |
|---|
| Противопожарная защита рельсового транспорта (DIN EN 45545-2) R23 | HL 1 - HL 3 |
|---|
| Противопожарная защита рельсового транспорта (DIN EN 45545-2) R24 | HL 1 - HL 3 |
|---|
| Противопожарная защита рельсового транспорта (DIN EN 45545-2) R26 | HL 1 - HL 3 |
|---|
| Калориметрическое тепловыделение NFPA 130 (ASTM E 1354) | 27,5 МДж/кг |
|---|
| Воспламеняемость поверхности NFPA 130 (ASTM E 162) | прошедший |
|---|
| Удельная оптическая плотность дыма NFPA 130 (ASTM E 662) | прошедший |
|---|
| Токсичность дымовых газов NFPA 130 (SMP 800C) | прошедший |
|---|
| Уставка испытательного напряжения | 4,8 кВ |
|---|
| Результат | Тест пройден |
|---|
| Требование испытания на повышение температуры | Повышение температуры <= 45 К |
|---|
| Результат | Тест пройден |
|---|
| Кратковременно выдерживаемый ток 4 мм2 | 300 А |
|---|
| Результат | Тест пройден |
|---|
| Уставка испытательного напряжения | 1,89 кВ |
|---|
| Результат | Тест пройден |
|---|
| Монтаж клеммной колодки | 0,8 Нм...1 Нм |
|---|
| Открытая боковая панель | Нет |
|---|
| Результат | Тест пройден |
|---|
| Уставка испытательного усилия | 5 Н |
|---|
| Результат | Тест пройден |
|---|
| Время воздействия | 30 с |
|---|
| Результат | Тест пройден |
|---|
| Спецификация | DIN EN 50155 (VDE 0115-200):2008-03 |
|---|
| Спектр | Категория испытаний на длительный срок службы 2, на тележке |
|---|
| Частота | от f 1 = 5 Гц до f 2 = 250 Гц |
|---|
| уровень РАС | 6,12 (м/с2)2/Гц |
|---|
| Ускорение | 3,12 г |
|---|
| Продолжительность теста на ось | 5 часов |
|---|
| Направления испытаний | Ось X, Y и Z |
|---|
| Результат | Тест пройден |
|---|
| Спецификация | DIN EN 50155 (VDE 0115-200):2008-03 |
|---|
| Форма импульса | Полусинусоидальный |
|---|
| Ускорение | 30 г |
|---|
| Продолжительность шока | 18 мс |
|---|
| Количество ударов в каждом направлении | 3 |
|---|
| Направления испытаний | Ось X, Y и Z (поз. и отр.) |
|---|
| Результат | Тест пройден |
|---|
| Температура окружающей среды (хранение/транспортировка) | -25 °С ... 60 °С (кратковременно, не более 24 ч, от -60 °С до +70 °С) |
|---|
| Температура окружающей среды (сборка) | -5 °С ... 70 °С |
|---|
| Температура окружающей среды (срабатывание) | -5 °С ... 70 °С |
|---|
| Допустимая влажность (хранение/транспортировка) | 30 % ... 70 % |
|---|
| Подключение в соотв. со стандартом | МЭК 60947-7-1 |
|---|
| Тип крепления | Монтаж на панели |
|---|
| Монтаж клеммной колодки | 0,8 Нм...1 Нм |
|---|
| Номер позиции | 3969920 |
|---|
| Упаковочная единица | 1 шт. |
|---|
| Минимальный объем заказа | 1 шт. |
|---|
| Ключ продаж | ДТ |
|---|
| Ключ продукта | BE6113 |
|---|
| GTIN | 4055626127743 |
|---|
| Вес за штуку (включая упаковку) | 233,8 г |
|---|
| Вес за штуку (без упаковки) | 99,99 г |
|---|
| Номер таможенного тарифа | 85369010 |
|---|
| Страна происхождения | ПЛ |
|---|
| ЭКЛАСС-13.0 | 27250190 |
|---|
| ЭКЛАСС-15.0 | 27250190 |
|---|
| Соответствует требованиям ЕС RoHS к веществам | Да (Нет exemptions) |
|---|
| Экологичный период использования (EFUP) | EFUP-E Нет hazardous substances above the limits |
|---|
| Вещество-кандидат REACH (№ CAS) | Нет substance above 0.1 wt% |
|---|
