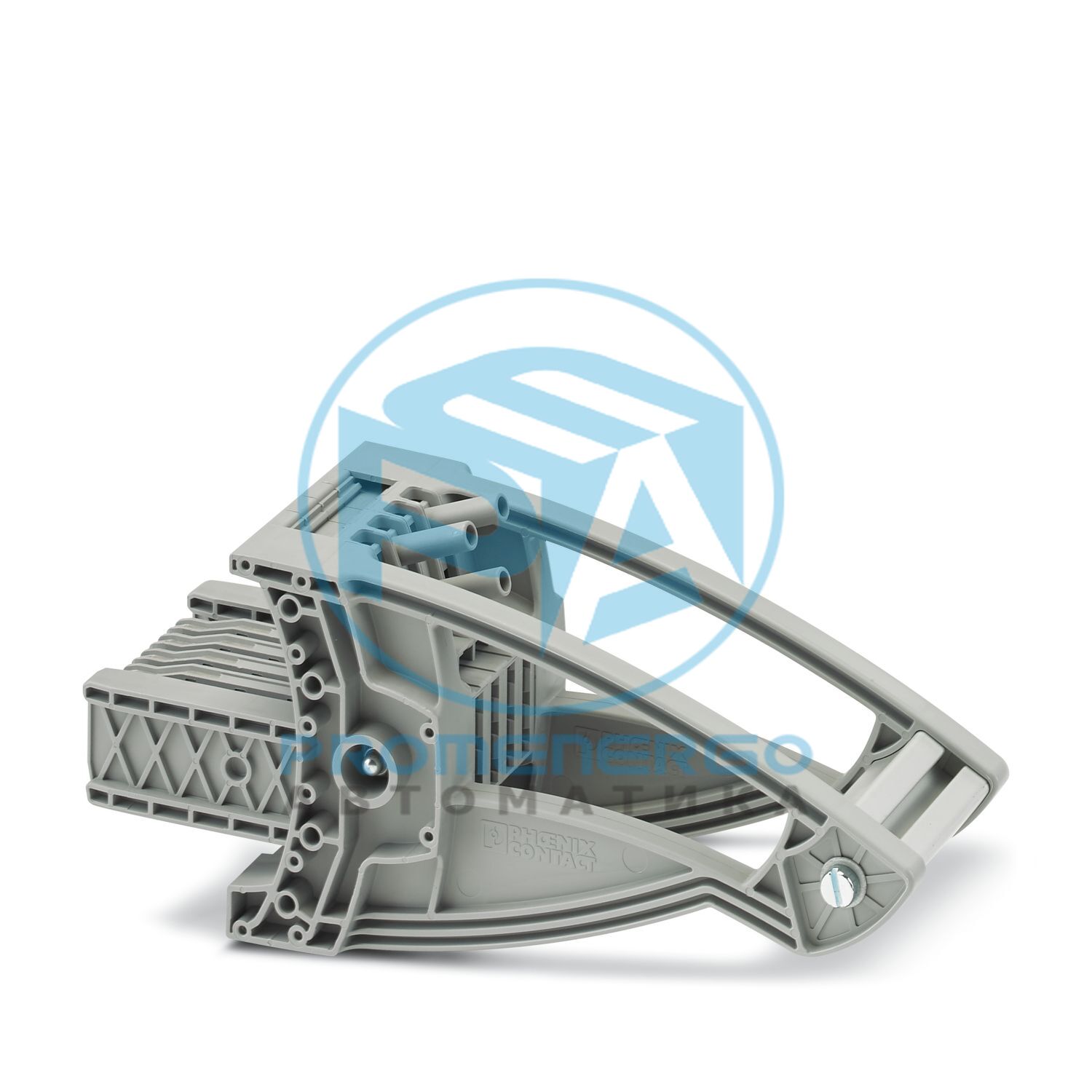

FTP 3+1 - тестовый разъем
Тестовая вилка, ном. напряжение: 400 В, номинальный ток: 24 А, способ подключения: Винтовое соединение, сечение: 0,5 мм 2 - 2,5 мм 2 , цвет: серый
Технические характеристики
| Тип продукта | Клеммный блок тестового разъема |
|---|
| Семейство продуктов | СЛАВА 1 |
|---|
| Количество позиций | 4 |
|---|
| Подача | 8,2 мм |
|---|
| Количество строк | 1 |
|---|
| Потенциалы | 4 |
|---|
| Категория перенапряжения | III |
|---|
| Максимальный ток нагрузки | 24 А |
|---|
| Номинальное импульсное напряжение | 4 кВ |
|---|
| Максимальная рассеиваемая мощность для номинального состояния | 1,31 Вт |
|---|
| Испытательное импульсное напряжение | 5 кВ |
|---|
| Номинальное сечение | 6 мм2 |
|---|
| Максимальный ток нагрузки | 24 А |
|---|
| Тестовый момент затяжки гнезда | 0.5 |
|---|
| Способ подключения | Винтовое соединение |
|---|
| Примечание | Сечение провода зависит от используемого кабельного наконечника. |
|---|
| Сечение проводника жесткое | 0,5 мм2 ... 2,5 мм2 |
|---|
| Сечение AWG | 20 ... 14 (преобразовано согласно IEC) |
|---|
| Сечение провода гибкое | 0,5 мм2 ... 2,5 мм2 |
|---|
| Сечение провода, гибкий [AWG] | 20 ... 14 (преобразовано согласно IEC) |
|---|
| Номинальный ток | 24 А |
|---|
| Номинальное напряжение | 400 В |
|---|
| Диаметр штифта | 5,7 мм |
|---|
| Подача | 8,2 мм |
|---|
| Цвет | серый (RAL 7042) |
|---|
| Класс воспламеняемости согласно UL 94. | В0 |
|---|
| Группа изоляционных материалов | я |
|---|
| Изоляционный материал | Пенсильвания |
|---|
| Применение статического изоляционного материала на холоде | -60 °С |
|---|
| Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)) | 125 °С |
|---|
| Относительный температурный индекс изоляционного материала (электрика, UL 746 B) | 130 °С |
|---|
| Противопожарная защита рельсового транспорта (DIN EN 45545-2) R22 | HL 1 - HL 3 |
|---|
| Противопожарная защита рельсового транспорта (DIN EN 45545-2) R23 | HL 1 - HL 3 |
|---|
| Противопожарная защита рельсового транспорта (DIN EN 45545-2) R24 | HL 1 - HL 3 |
|---|
| Противопожарная защита рельсового транспорта (DIN EN 45545-2) R26 | HL 1 - HL 3 |
|---|
| Калориметрическое тепловыделение NFPA 130 (ASTM E 1354) | 27,5 МДж/кг |
|---|
| Воспламеняемость поверхности NFPA 130 (ASTM E 162) | прошедший |
|---|
| Удельная оптическая плотность дыма NFPA 130 (ASTM E 662) | прошедший |
|---|
| Токсичность дымовых газов NFPA 130 (SMP 800C) | прошедший |
|---|
| Уставка испытательного напряжения | 4,8 кВ |
|---|
| Результат | Тест пройден |
|---|
| Требование испытания на повышение температуры | Повышение температуры <= 45 К |
|---|
| Результат | Тест пройден |
|---|
| Кратковременно выдерживаемый ток 4 мм2 | 300 А |
|---|
| Результат | Тест пройден |
|---|
| Уставка испытательного напряжения | 1,89 кВ |
|---|
| Результат | Тест пройден |
|---|
| Открытая боковая панель | Нет |
|---|
| Результат | Тест пройден |
|---|
| DIN-рейка/фиксирующая опора | Вырез в панели |
|---|
| Уставка испытательного усилия | 5 Н |
|---|
| Результат | Тест пройден |
|---|
| Скорость вращения | 10 об/мин |
|---|
| Революции | 135 |
|---|
| Сечение/вес проводника | 0,2 мм2 / 0,2 кг |
|---|
| Результат | Тест пройден |
|---|
| Циклы установки/извлечения | 500 |
|---|
| Время воздействия | 30 с |
|---|
| Результат | Тест пройден |
|---|
| Спецификация | DIN EN 50155 (VDE 0115-200):2008-03 |
|---|
| Спектр | Испытание на длительный срок службы, категория 1, класс B, установка на кузове |
|---|
| Частота | от f 1 = 5 Гц до f 2 = 150 Гц |
|---|
| уровень РАС | 1,857 (м/с2)2/Гц |
|---|
| Ускорение | 0,8 г |
|---|
| Продолжительность теста на ось | 5 часов |
|---|
| Направления испытаний | Ось X, Y и Z |
|---|
| Результат | Тест пройден |
|---|
| Спецификация | DIN EN 50155 (VDE 0115-200):2008-03 |
|---|
| Форма импульса | Полусинусоидальный |
|---|
| Ускорение | 5г |
|---|
| Продолжительность шока | 30 мс |
|---|
| Количество ударов в каждом направлении | 3 |
|---|
| Направления испытаний | Ось X, Y и Z (поз. и отр.) |
|---|
| Результат | Тест пройден |
|---|
| Температура окружающей среды (рабочая) | -60 °C ... 105 °C (макс. кратковременная рабочая температура RTI Elec.) |
|---|
| Температура окружающей среды (хранение/транспортировка) | -25 °С ... 60 °С (кратковременно, не более 24 ч, от -60 °С до +70 °С) |
|---|
| Температура окружающей среды (сборка) | -5 °С ... 70 °С |
|---|
| Температура окружающей среды (срабатывание) | -5 °С ... 70 °С |
|---|
| Допустимая влажность (хранение/транспортировка) | 30 % ... 70 % |
|---|
| Тип крепления | Вставка в базовую планку |
|---|
| Номер позиции | 3069222 |
|---|
| Упаковочная единица | 1 шт. |
|---|
| Минимальный объем заказа | 1 шт. |
|---|
| Ключ продаж | ДТ |
|---|
| Ключ продукта | BE6111 |
|---|
| GTIN | 4055626114842 |
|---|
| Вес за штуку (включая упаковку) | 282,8 г |
|---|
| Вес за штуку (без упаковки) | 250 г |
|---|
| Номер таможенного тарифа | 85366990 |
|---|
| Страна происхождения | ПЛ |
|---|
| ЭКЛАСС-15.0 | 27250304 |
|---|
| ЭКЛАСС-13.0 | 27250304 |
|---|
| Соответствует требованиям ЕС RoHS к веществам | Да (Нет exemptions) |
|---|
| Экологичный период использования (EFUP) | EFUP-E Нет hazardous substances above the limits |
|---|
| Вещество-кандидат REACH (№ CAS) | Нет substance above 0.1 wt% |
|---|
