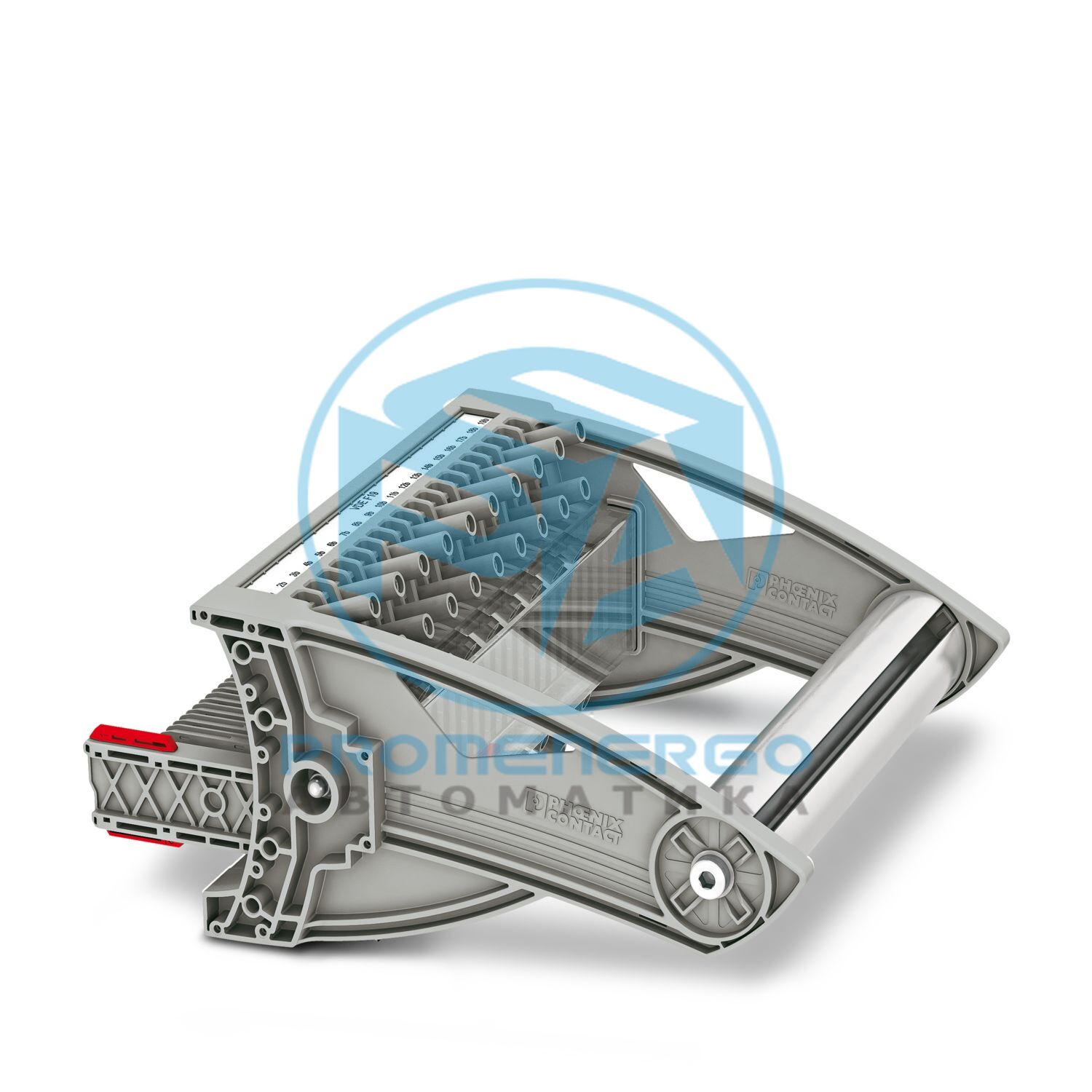

Тестовый разъем. Подробную электрическую схему можно найти в разделе «Разные материалы для загрузки», кодировка VDE, тип F19, ном. напряжение: 400 В, номинальный ток: 24 А, номинальное сечение: 2,5 мм 2 , цвет: серый
Технические характеристики
Общий
Подробную принципиальную схему можно найти в разделе «Разные загрузки».
Тип продукта
Клеммный блок тестового разъема
Семейство продуктов
СЛАВА 2
Количество позиций
19
Подача
8,2 мм
Количество строк
1
Потенциалы
19
Категория перенапряжения
III
Номинальное импульсное напряжение
4 кВ
Максимальная рассеиваемая мощность для номинального состояния
1,31 Вт
Испытательное импульсное напряжение
5 кВ
Номинальное сечение
6 мм2
Тестовый момент затяжки гнезда
0.5
Примечание
Сечение провода зависит от используемого кабельного наконечника.
Сечение провода гибкое
0,5 мм2 ... 2,5 мм2
Сечение провода, гибкий [AWG]
20 ... 14 (преобразовано согласно IEC)
Номинальное сечение
2,5 мм2
Номинальный ток
24 А
Максимальный ток нагрузки
24 А
Номинальное напряжение
400 В переменного/постоянного тока
Габаритный чертеж
Ширина
187,5 мм
Высота
86 мм
Подача
8,2 мм
Цвет
серый (RAL 7042)
Класс воспламеняемости согласно UL 94.
В0
Группа изоляционных материалов
я
Изоляционный материал
Пенсильвания
Применение статического изоляционного материала на холоде
-60 °С
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
125 °С
Относительный температурный индекс изоляционного материала (электрика, UL 746 B)
130 °С
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсового транспорта (DIN EN 45545-2) R26
HL 1 - HL 3
Калориметрическое тепловыделение NFPA 130 (ASTM E 1354)
27,5 МДж/кг
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
прошедший
Удельная оптическая плотность дыма NFPA 130 (ASTM E 662)
прошедший
Токсичность дымовых газов NFPA 130 (SMP 800C)
прошедший
Открытая боковая панель
Нет
Температура окружающей среды (рабочая)
-60 °C ... 105 °C (макс. кратковременная рабочая температура RTI Elec.)
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 60 °С (кратковременно, не более 24 ч, от -60 °С до +70 °С)
