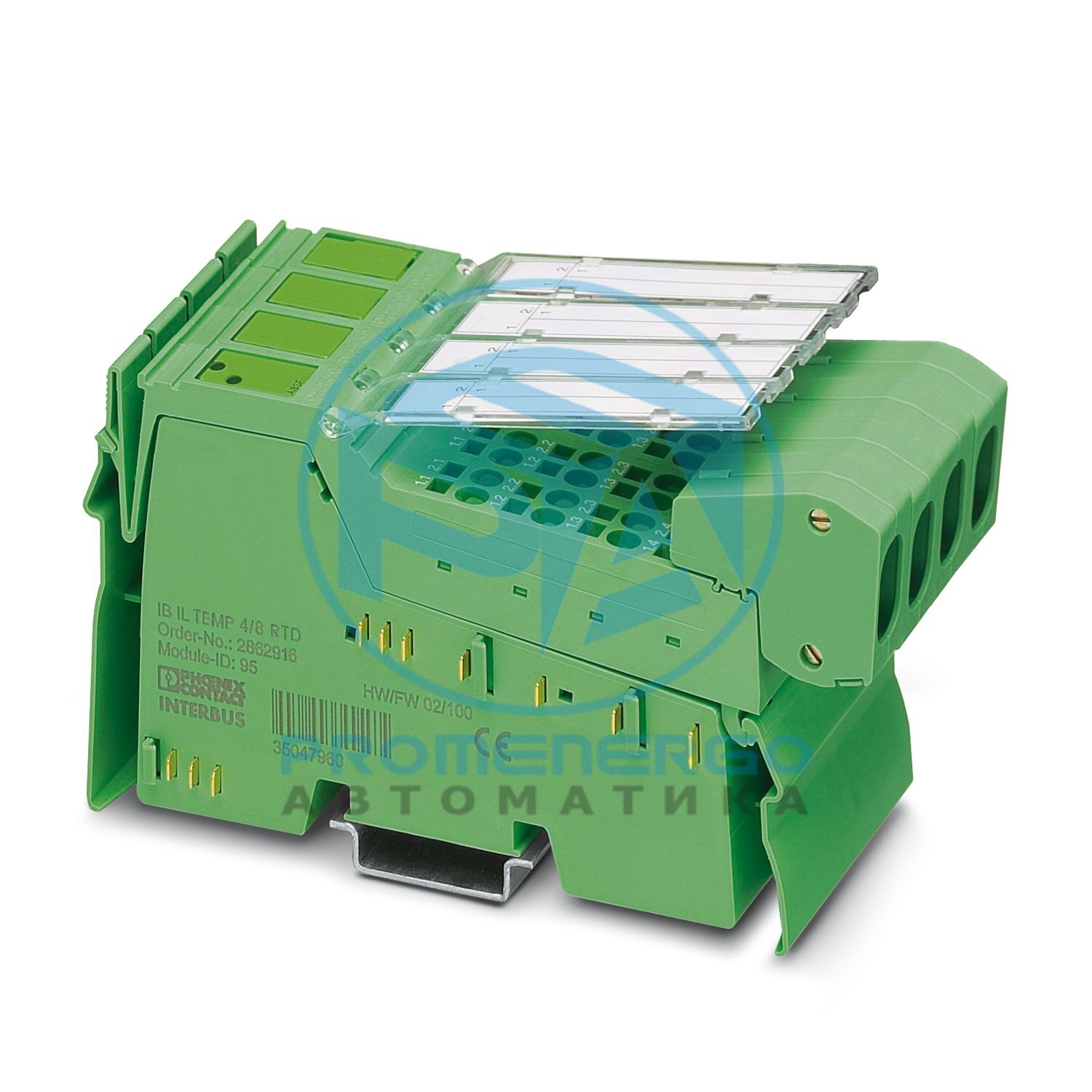

Клемма аналогового входа Inline, в комплекте с аксессуарами (разъем и поле для маркировки), 8 каналов, RTD (термостатный датчик температуры), 2-, 3-проводная технология подключения
Технические характеристики
Габаритный чертеж
Ширина
48,8 мм
Высота
136,8 мм
Глубина
71,5 мм
Примечание по применению
Только для промышленного использования
Цвет (корпус)
зеленый (RAL 6021)
Способ подключения
Перемычка встроенных данных
Скорость передачи
500 кбит/с
Физика трансмиссии
Медь
Код длины (шестнадцатеричный)
05
Идентификатор (десятичный)
223
Код длины (дес.)
05
Канал обработки данных
80 бит
Входная адресная область
10 байт
Область выходного адреса
10 байт
Канал параметров (PCP)
2 байта
Длина регистра (шина)
96 бит
Обязательные данные параметров
31 байт
Необходимые данные конфигурации
5 байт
Имя входа
Аналоговые входы RTD
Описание входа
Вход для резистивных датчиков температуры
Количество входов
8
Способ подключения
Пружинное соединение
Технология подключения
2, 3-проводные
Время аналого-цифрового преобразования
макс. 10 мкс
Типы датчиков (RTD), которые можно использовать
Датчики Pt, Ni, KTY, Cu, линейные резисторы
Толерантность, относительная
тип. 0,06 % (Pt 100 с 3-проводным подключением)
Толерантность, абсолютная
тип. +/- 0,5 К (Pt 100 с 3-проводным подключением)
Форматы данных
Совместимость с IB IL, IB ST, S7
Принцип измерения
Последовательное приближение
Представление измеренных значений
16 бит (15 бит + знаковый бит)
Диапазон измерения линейного сопротивления
0 Ohm ... 400 Ohm
Обновление данных процесса
6 мс (возможно до 230 мс в зависимости от режима работы)
Тип продукта
Компонент ввода-вывода
Семейство продуктов
В соответствии
Тип
модульный
Объем поставки
включая разъемы Inline и поля для маркировки
Режим работы
Режим данных процесса с 5 словами/1 словом PCP
Категория перенапряжения
II (МЭК 60664-1, EN 60664-1)
Степень загрязнения
2 (МЭК 60664-1, EN 60664-1)
Максимальная рассеиваемая мощность для номинального состояния
1,4 Вт
Напряжение питания
7,5 В постоянного тока (через перемычку напряжения)
Текущий розыгрыш
макс. 100 мА
Напряжение питания
24 В постоянного тока (через перемычку напряжения)
Диапазон напряжения питания
19,2 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
Текущий розыгрыш
макс. 55 мА
Испытательное напряжение: питание 7,5 В (логика шины)/аналоговое питание +/-15,5 В, +/-5 В (аналоговый ввод/вывод)
500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: питание 7,5 В (логика шины)/функциональное заземление
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 85 °С
Допустимая влажность (эксплуатация)
10 % ... 95 % (без конденсации)
Допустимая влажность (хранение/транспортировка)
10 % ... 95 % (без конденсации)
Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6.
5г
Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27.
25 г
Класс защиты
III (МЭК 61140, EN 61140, VDE 0140-1)
Тип крепления
Монтаж на DIN-рейку
Номер позиции
2863915
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
DN
Ключ продукта
ДРИ143
GTIN
4017918955410
Вес за штуку (включая упаковку)
252 г
Вес за штуку (без упаковки)
190 г
Номер таможенного тарифа
85389099
Страна происхождения
DE
ЭКЛАСС-13.0
27242601
ЭКЛАСС-15.0
27242601
ЭТИМ 10.0
EC001596
СПСК 21.0
32151600
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
