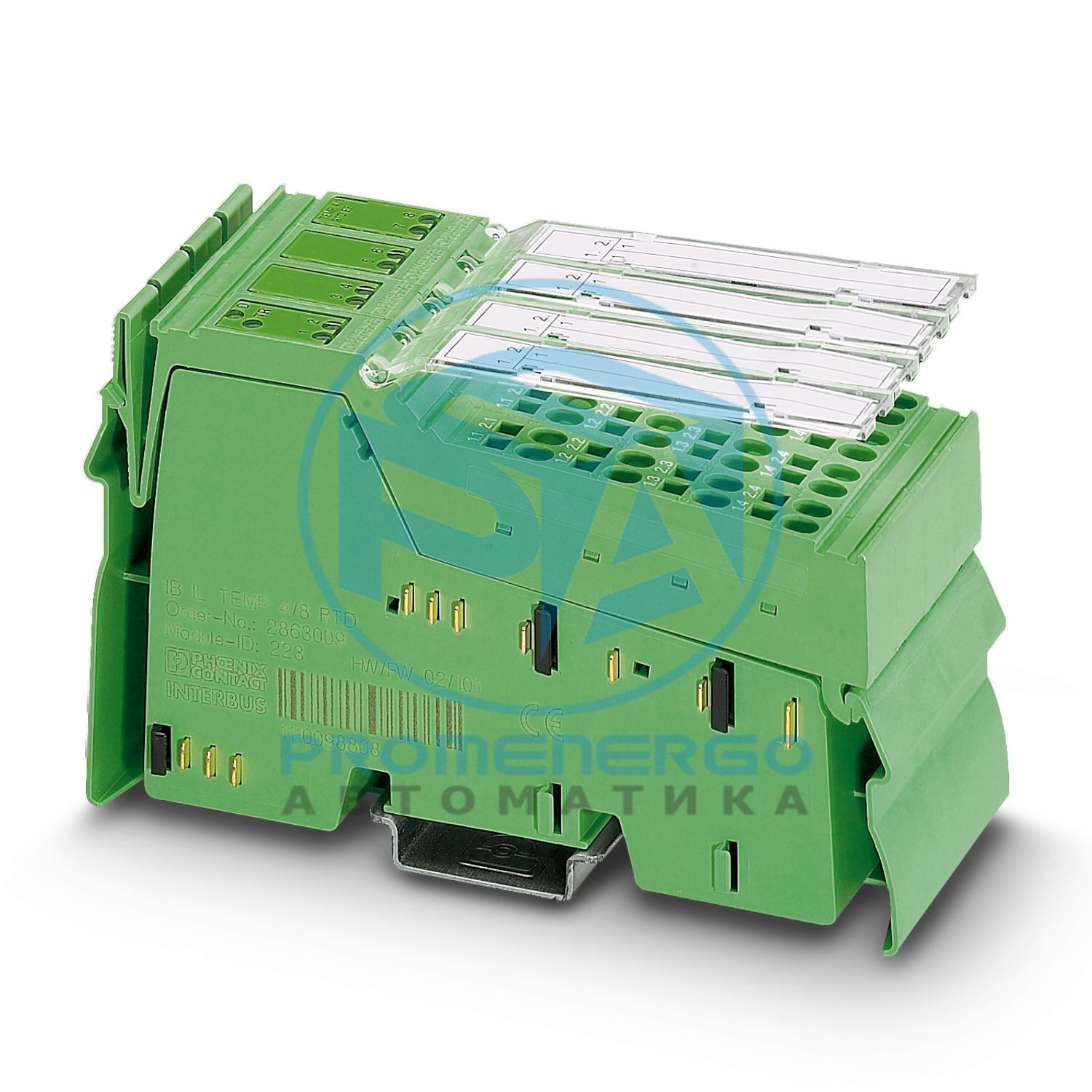

Inline, Терминал измерения температуры, Аналоговые входы RTD: 8 (для термометров сопротивления), технология подключения: 4-проводная, скорость передачи данных по локальной шине: 500 кбит/с, степень защиты: IP20, включая разъемы Inline и поля для маркировки
Технические характеристики
Габаритный чертеж
Ширина
48,8 мм
Высота
119,8 мм
Глубина
71,5 мм
Примечание по размерам
Размеры корпуса
Примечание по применению
Только для промышленного использования
Примечание CCCex
Использование в потенциально взрывоопасных зонах не разрешено в Китае.
Цвет (корпус)
зеленый (RAL 6021)
Количество интерфейсов
2
Способ подключения
Перемычка встроенных данных
Скорость передачи
500 кбит/с
Физика трансмиссии
Медь
Код длины (шестнадцатеричный)
05
Идентификатор (десятичный)
223
Код длины (дес.)
05
Канал обработки данных
80 бит
Входная адресная область
10 байт
Область выходного адреса
10 байт
Канал параметров (PCP)
2 байта
Длина регистра (шина)
96 бит
Обязательные данные параметров
31 байт
Необходимые данные конфигурации
5 байт
Имя входа
Аналоговые входы RTD
Описание входа
Вход для резистивных датчиков температуры
Количество входов
8 (для термометров сопротивления)
Способ подключения
Пружинное соединение
Технология подключения
4-проводной
Примечание относительно технологии подключения
экранированный
Разрешение аналого-цифрового преобразователя
24 бит
Типы датчиков (RTD), которые можно использовать
Датчики Pt, Ni, KTY, Cu, линейные резисторы
Толерантность, относительная
см. таблицы значений допусков
Толерантность, абсолютная
тип. +/- 0,05 К (Pt 100 с 4-проводным подключением)
Форматы данных
IB IL, совместимый с S7
Принцип измерения
Сигма/Дельта-процесс
Представление измеренных значений
16 бит (15 бит + знаковый бит)
Время входного фильтра
100 мс
Дифференциальная нелинейность
тип. 1 ppm / +/-0,0001 % (во всех диапазонах)
Интегральная нелинейность
тип. 30 ppm / +/-0,003 % (Pt 100)
Диапазон измерения линейного сопротивления
0 Ohm ... 500 Ohm
Обновление данных процесса
1,8 с (возможно до 3,3 с в зависимости от режима работы)
Тип продукта
Компонент ввода-вывода
Семейство продуктов
В соответствии
Тип
модульный
Объем поставки
включая разъемы Inline и поля для маркировки
Режим работы
Режим данных процесса с 5 словами/1 словом PCP
Диагностические сообщения
Сбой внутреннего питания ввода-вывода. Сообщение об ошибке ввода-вывода отправляется на шинный контроллер.
Категория перенапряжения
II (МЭК 60664-1, EN 60664-1)
Степень загрязнения
2 (МЭК 60664-1, EN 60664-1)
Максимальная рассеиваемая мощность для номинального состояния
1,25 Вт
Напряжение питания
7,5 В постоянного тока (через перемычку напряжения)
Текущий розыгрыш
макс. 120 мА
Напряжение питания
24 В постоянного тока (через перемычку напряжения)
Диапазон напряжения питания
19,2 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
Текущий розыгрыш
макс. 15 мА
Испытательное напряжение: питание 7,5 В (логика шины), питание 24 В U ANA / I/O
500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: питание 7,5 В (логика шины), питание 24 В U ANA / функциональное заземление
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 85 °С
Допустимая влажность (эксплуатация)
10 % ... 95 % (без конденсации)
Допустимая влажность (хранение/транспортировка)
10 % ... 95 % (без конденсации)
Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6.
5г
Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27.
25 г
Класс защиты
III (МЭК 61140, EN 61140, VDE 0140-1)
Тип крепления
Монтаж на DIN-рейку
Номер позиции
2897402
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
DN
Ключ продукта
ДРИ143
GTIN
4046356288026
Вес за штуку (включая упаковку)
211,6 г
Вес за штуку (без упаковки)
220 г
Номер таможенного тарифа
85389099
Страна происхождения
DE
ЭКЛАСС-13.0
27242601
ЭКЛАСС-15.0
27242601
ЭТИМ 10.0
EC001596
СПСК 21.0
32151600
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
