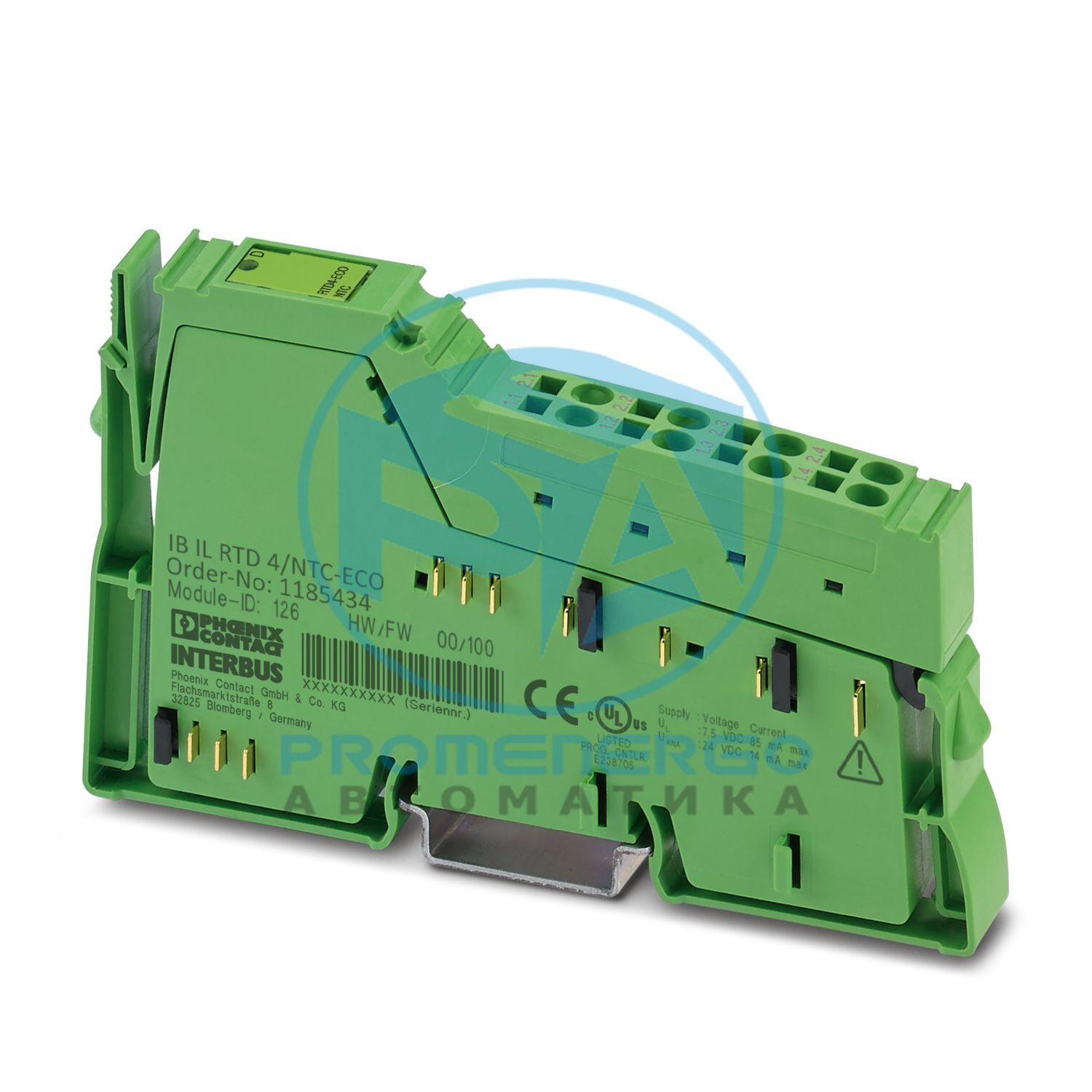

Inline, Клемма измерения температуры, Аналоговые входы RTD: 4 (NTC, линейные резисторы), технология подключения: 2-проводная, скорость передачи данных по локальной шине: 500 кбит/с, степень защиты: IP20, включая разъем Inline
Технические характеристики
Габаритный чертеж
Ширина
12,2 мм
Высота
119,8 мм
Глубина
71,5 мм
Примечание по применению
Только для промышленного использования
Цвет (корпус)
зеленый (RAL 6021)
Количество интерфейсов
2
Способ подключения
Перемычка встроенных данных
Скорость передачи
500 кбит/с
Код длины (шестнадцатеричный)
04
Идентификатор (десятичный)
126
Код длины (дес.)
04
Канал обработки данных
64 бит
Входная адресная область
8 байт
Область выходного адреса
0 байт
Канал параметров (PCP)
0 байт
Длина регистра (шина)
64 бит
Обязательные данные параметров
1 байт
Необходимые данные конфигурации
4 байта
Имя входа
Аналоговые входы RTD
Описание входа
Входы для резистивных датчиков температуры
Количество входов
4 (NTC, линейные резисторы)
Способ подключения
Линейный разъем
Технология подключения
2-проводной
Примечание относительно технологии подключения
экранированный
Время аналого-цифрового преобразования
тип. 120 мс
Разрешение аналого-цифрового преобразователя
24 бит
Толерантность, относительная
тип. +/- 0,15 % (от конечного значения диапазона измерения при T A = 25°C)
Форматы данных
Стандартизированное представление
Входной фильтр
Цифровой фильтр
Время входного фильтра
120 мс (на канал)
Номинальная стоимость источников тока
10 мкА (импульсный ток, данные действительны на этапе отбора проб)
Диапазон измерения линейного сопротивления
0 Ом ... 100 кОм
Обновление данных процесса
< 10 мс
Защитная схема
Защита от перегрузки; макс. +/-40 В постоянного тока, 1 мин.
Тип продукта
Компонент ввода-вывода
Семейство продуктов
В соответствии
Тип
модульный
Место установки
Шкаф управления
Объем поставки
включая встроенный разъем
Диагностические сообщения
Сбой внутреннего питания ввода-вывода. Сообщение об ошибке ввода-вывода отправляется на шинный контроллер.
Категория перенапряжения
II (МЭК 60664-1, EN 60664-1)
Степень загрязнения
2 (МЭК 60664-1, EN 60664-1)
Максимальная рассеиваемая мощность для номинального состояния
0,95 Вт
Напряжение питания
7,5 В постоянного тока (через перемычку напряжения)
Текущий розыгрыш
макс. 85 мА
Напряжение питания
24 В постоянного тока (через перемычку напряжения)
Диапазон напряжения питания
19,2 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
