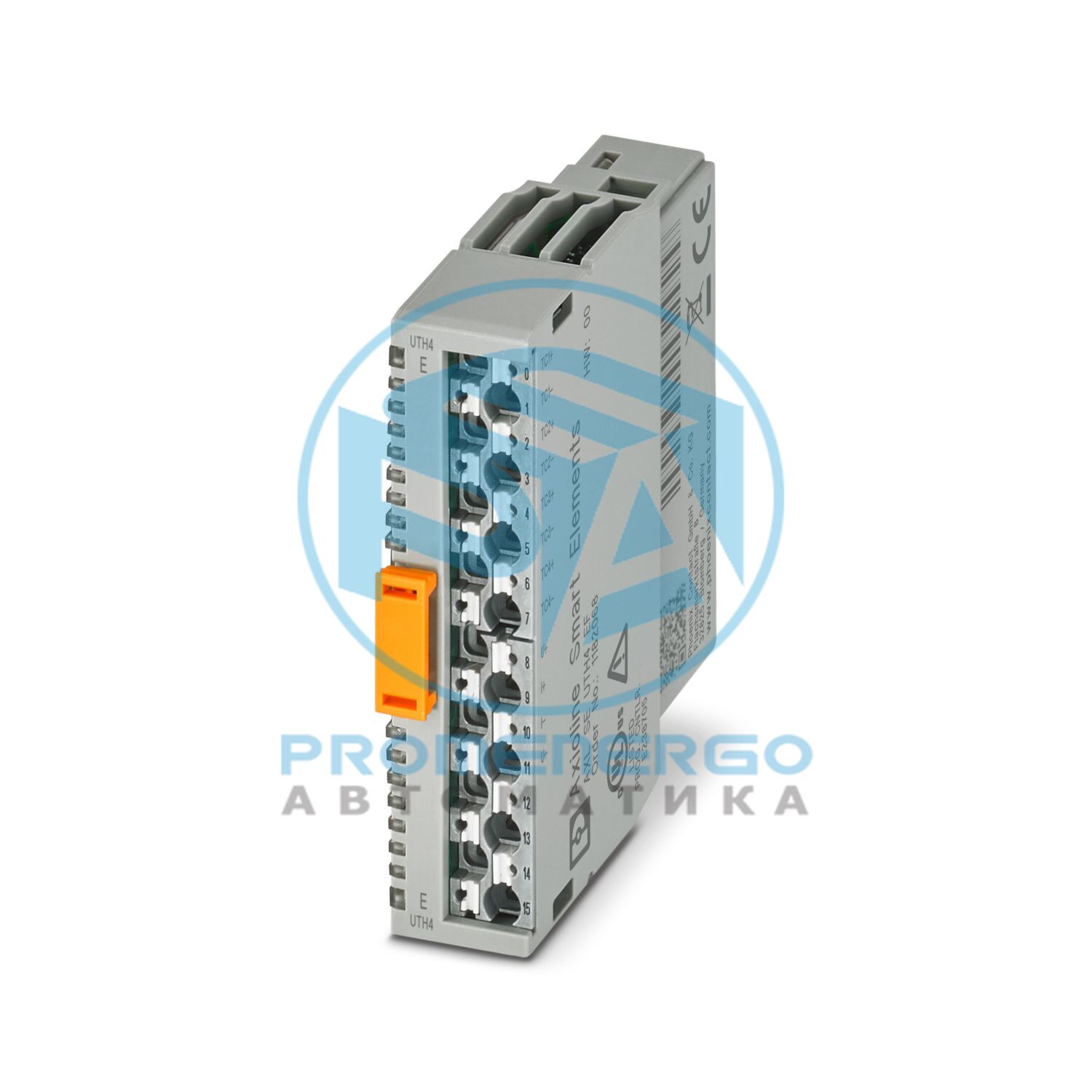

AXL SE UTH4 EF - Температурный модуль

Axioline Smart Elements, Модуль регистрации температуры, Аналоговые входы: 4 (входы для термопар или линейного напряжения), технология подключения: 2-проводная (экранированная, витая пара), Внешний холодный спай (также может использоваться как дополнительный вход датчика Pt 100): 1, технология подключения: 4-проводная, степень защиты: IP20

Технические характеристики

Габаритный чертеж

Ширина14,9 мм
Высота62,2 мм
Глубина62 мм
Примечание по применениюТолько для промышленного использования
Цвет (корпус)серый (RAL 7042)
Количество интерфейсов1
Способ подключенияКраевой разъем карты
Скорость передачиСм. систему, в которой вы используете Smart Element.
Время начала до готовности к работе< 500 мс
Канал обработки данных80 бит
Входная адресная область10 байт
Область выходного адреса10 байт
Обязательные данные параметров21 байт
Необходимые данные конфигурации6 байт
Имя входаАналоговые входы
Описание входаВходы для термопар или линейного напряжения
Количество входов4 (входы для термопар или линейного напряжения)
Способ подключенияСоединение push-in
Технология подключения2-проводной (экранированная, витая пара)
Типы датчиков, которые можно использовать (TC)B, C, E, J, K, L, N, R, S, T, U, W, HK, вход мВ
Толерантность, относительнаятип. 0,01 % (Термопара типа К, NiCr-Ni)
Толерантность, абсолютнаятип. +/- 0,27 К (термопара типа К, плюс допуск холодного спая)
Представление измеренных значений16 бит (15 бит + знаковый бит)
Время входного фильтра40 мс
Защитная схемаЗащита от перенапряжения
Имя входаВнешний холодный спай (также может использоваться как дополнительный вход датчика Pt 100)
Количество входов1
Способ подключенияСоединение push-in
Технология подключения4-проводной
Типы датчиков (RTD), которые можно использоватьПт 100
Время входного фильтра120 мс
Тип продуктаКомпонент ввода-вывода
Семейство продуктовСмарт-элементы Axioline
Типмодульный
Монтажное положениеПосмотрите систему, в которой используется Smart Element.
Категория перенапряженияII (МЭК 60664-1, EN 60664-1)
Степень загрязнения2 (МЭК 60664-1, EN 60664-1)
Максимальная рассеиваемая мощность для номинального состояния0,75 Вт
Напряжение питанияс использованием краевых разъемов карты
Напряжение питания24 В постоянного тока (с использованием краевых разъемов карты)
Диапазон напряжения питания19,2 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
Текущий розыгрышмакс. 28 мА
Потребляемый токмин. 16 мА (без подключенных периферийных устройств)
Защитная схемаЗащита от перенапряжения; Посмотрите систему, в которой используется Smart Element.
ЗащитаПосмотрите систему, в которой используется Smart Element.
Испытательное напряжение: питание связи / питание 24 В (ввод/вывод)500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: питание связи/функциональное заземление500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: питание 24 В (I/O) / функциональное заземление500 В переменного тока, 50 Гц, 1 мин.
Имя соединенияввод/вывод
Примечание о способе подключенияПожалуйста, соблюдайте информацию о поперечном сечении проводов в руководстве пользователя «Axioline Smart Elements».
Способ подключенияСоединение push-in
Примечание о способе подключенияПожалуйста, соблюдайте информацию о поперечном сечении проводов в руководстве пользователя «Axioline Smart Elements».
Сечение проводника, жесткое0,25 мм2 ... 1,5 мм2
Сечение провода, гибкий0,25 мм2 ... 1,5 мм2
Сечение проводника AWG24 ... 16
Сечение провода, гибкий, с наконечником, с пластиковой втулкой0,25 мм2 ... 1,5 мм2
Сечение провода, гибкий, с наконечником, без пластиковой втулки0,25 мм2 ... 1,5 мм2
Сечение провода, гибкий, с наконечником, с пластиковой втулкой0,25 мм2 ... 1,5 мм2
Длина зачистки8 мм
Температура окружающей среды (рабочая)-25 °С ... 60 °С
Степень защитыIP20
Давление воздуха (рабочее)70 кПа...106 кПа (до 3000 м над уровнем моря)
Давление воздуха (хранение/транспортировка)70 кПа...106 кПа (до 3000 м над уровнем моря)
Температура окружающей среды (хранение/транспортировка)-40 °С ... 85 °С
Допустимая влажность (эксплуатация)5 % ... 95 % (без конденсации)
Допустимая влажность (хранение/транспортировка)5 % ... 95 % (без конденсации)
Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6.5г
Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27.30 г
Непрерывный удар в соответствии с EN 60068-2-27/IEC 60068-2-27.10 г
Класс защитыIII (МЭК 61140, EN 61140, VDE 0140-1)
Тип крепленияСъемный монтаж (слот Smart Element)
Монтажное положениеПосмотрите систему, в которой используется Smart Element.
Номер позиции1182068
Упаковочная единица1 шт.
Минимальный объем заказа1 шт.
Ключ продажDN
Ключ продуктаДРИБ43
GTIN4063151371005
Вес за штуку (включая упаковку)40,75 г
Вес за штуку (без упаковки)38,05 г
Номер таможенного тарифа85437090
Страна происхожденияDE
ЭКЛАСС-13.027242601
ЭКЛАСС-15.027242601
ЭТИМ 10.0EC001596
СПСК 21.032151600
Соответствует требованиям ЕС RoHS к веществамДа
Освобождение7(а), 7(в)-I, 7(в)-II
Вещество-кандидат REACH (№ CAS)Свинец (CAS: 7439-92-1)
SCIP4620093b-64a4-4650-9de3-5faee94a7b21
