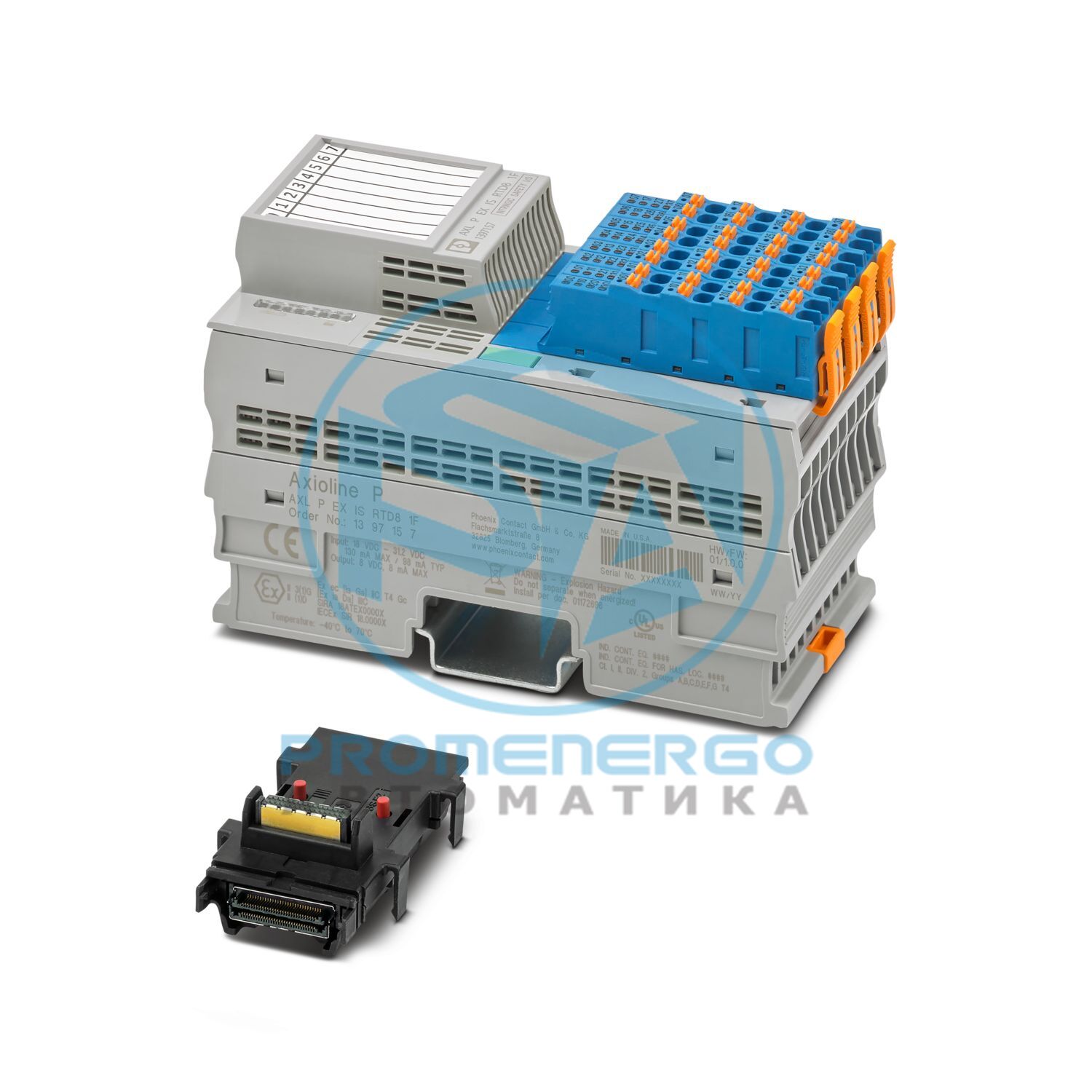

Axioline P, Модуль регистрации температуры, Аналоговые входы: 8 (для термометров сопротивления), технология подключения: 2-, 3-, 4-проводная (экранированная), скорость передачи данных по локальной шине: 100 Мбит/с, функциональность RTD, искробезопасность, степень защиты: IP20, включая цокольный модуль и разъемы Axioline P
Технические характеристики
Габаритный чертеж
Ширина
53,6 мм
Высота
126,1 мм
Глубина
77,1 мм
Примечание по размерам
Глубина актуальна при использовании DIN-рейки TH 35-7,5 (в соответствии с EN 60715).
Примечание по ЭМС
ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок.
Цвет (корпус)
серый (RAL 7042)
Количество интерфейсов
2
Способ подключения
Базовый модуль шины
Скорость передачи
100 Мбит/с
Входная адресная область
16 байт
Область выходного адреса
0 байт
Имя входа
Аналоговые входы
Описание входа
Входы для резистивных датчиков температуры
Количество входов
8 (для термометров сопротивления)
Способ подключения
Соединение push-in
Технология подключения
2-, 3-, 4-проводные (экранированные)
Разрешение аналого-цифрового преобразователя
24 бит
Типы датчиков (RTD), которые можно использовать
Датчики Pt, Ni, KTY, Cu
Толерантность, относительная
см. таблицы значений допусков
Толерантность, абсолютная
тип. +/- 0,1 К (Pt 100 с 3-проводным подключением)
Соблюдайте информацию о поперечном сечении проводов в руководстве пользователя «Axioline P: Система и монтаж».
Способ подключения
Соединение push-in
Примечание о способе подключения
Соблюдайте информацию о поперечном сечении проводов в руководстве пользователя «Axioline P: Система и монтаж».
Сечение проводника, жесткое
0,2 мм2 ... 1,5 мм2
Сечение провода, гибкий
0,2 мм2 ... 1,5 мм2
Сечение проводника AWG
24 ... 16
Длина зачистки
8 мм
Температура окружающей среды (рабочая)
-40 °С ... 70 °С
Степень защиты
IP20
Давление воздуха (рабочее)
70 кПа...106 кПа (до высоты 2000 м над уровнем моря)
Давление воздуха (хранение/транспортировка)
70 кПа...106 кПа (до высоты 2000 м над уровнем моря)
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 85 °С
Допустимая влажность (эксплуатация)
5 % ... 95 % (без конденсации)
Допустимая влажность (хранение/транспортировка)
5 % ... 95 % (без конденсации)
Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6.
5г
Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27.
30 г
Непрерывный удар в соответствии с EN 60068-2-27/IEC 60068-2-27.
10 г
Класс защиты
III (МЭК 61140, EN 61140, VDE 0140-1)
Идентификация
II 3(1) G Ex ec [ia Ga] IIC T4 Gc II (1) D [Ex ia Da] IIIC
Сертификат
ДЕМКО 20 АТЕХ 2370X
Идентификация
Ex ec [ia Ga] IIC T4 Gc [Ex ia Da] IIIC
Сертификат
МЭКEx UL 20.0044X
Идентификация
cULus
Сертификат
E238705
Идентификация
Класс I, Раздел 2, Группы A, B, C, D, T4
Сертификат
E196811
Идентификация
Ex ec [ia Ga] IIC T4 Gc
UL, США/Канада
Индийский Прод. уравнение (E238705) также внесен в список Ind. Cont. уравнение для хаз. лок. E196811 Установка: Класс I, Разд. 2, группы A, B, C, D T4 Искробезопасные выходы для: класса I, групп A, B, C, D; Класс II, группы E, F, G; Класс III; [Ex ia] Haz loc Класс I, Зона 2, AEx ec [ia Ga] IIC T4 Gc [AEx ia Da] IIIC Ex ec [ia Ga] IIC T4 Gc [Ex ia Da] IIIC
Тип крепления
Монтаж на DIN-рейку
Монтажное положение
любой (без снижения температуры)
Макс. выходное напряжение U о
10,6 В
Макс. выходной ток I о
16,8 мА
Макс. выходная мощность P o
45 мВт
Максимальное безопасное напряжение U м
250 В
A, B/IIC: Макс. внешняя индуктивность L o / Макс. внешняя емкость C o
100 мГн / 2,3 мкФ
C/IIB, IIIC: Макс. внешняя индуктивность L o / Макс. внешняя емкость C o
100 мГн / 16,2 мкФ
D/IIA, E, F, G, класс III: Макс. внешняя индуктивность L o / Макс. внешняя емкость C o
100 мГн / 72 мкФ
Номер позиции
1397157
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
DN
Ключ продукта
КАПЕЛЬ43
GTIN
4063151781941
Вес за штуку (включая упаковку)
411,3 г
Вес за штуку (без упаковки)
268 г
Номер таможенного тарифа
85176200
Страна происхождения
НАС
ЭКЛАСС-13.0
27242601
ЭКЛАСС-15.0
27242601
ЭТИМ 10.0
EC001596
СПСК 21.0
32151600
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-25 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
