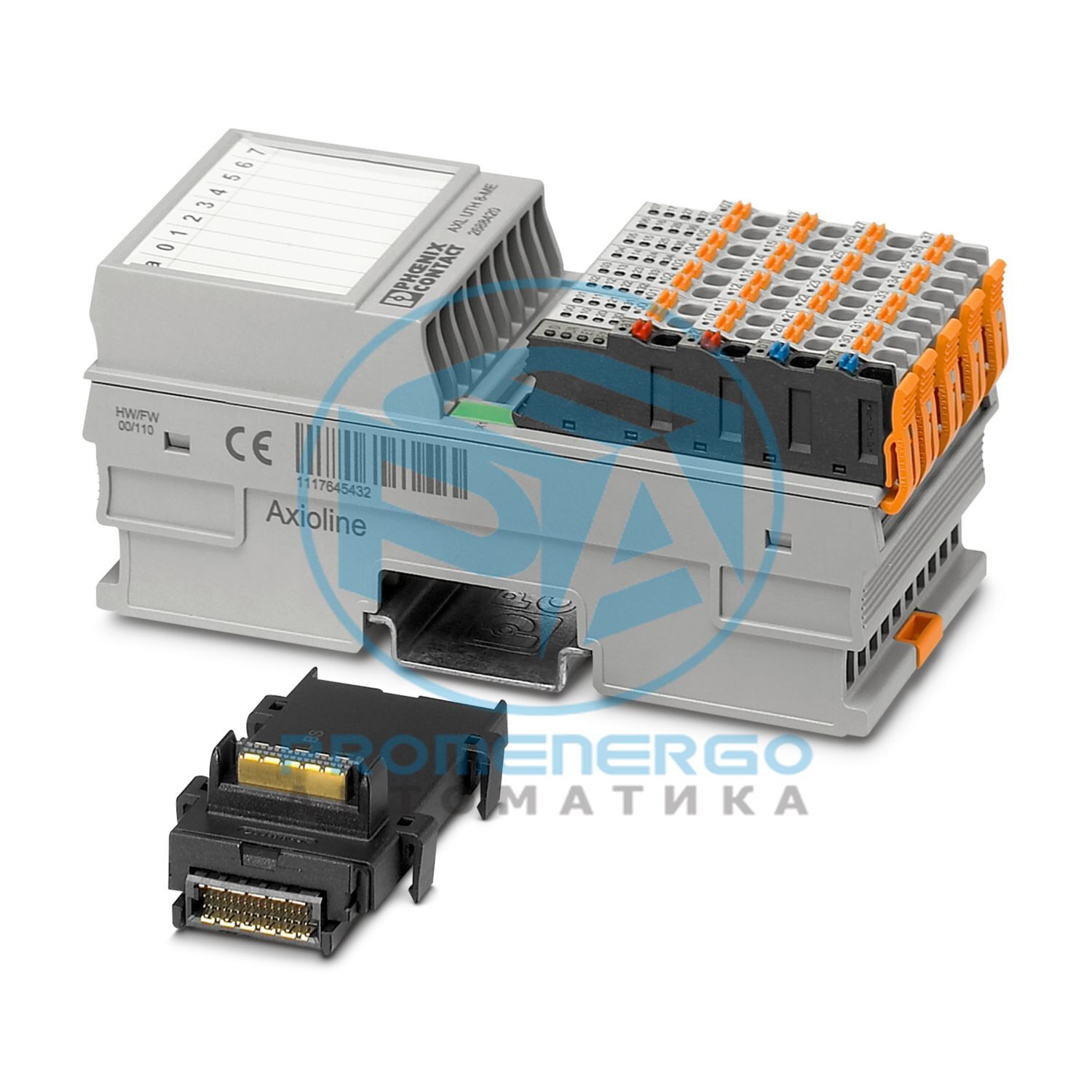

Axioline F, Модуль регистрации температуры, Аналоговые входы: 8 (8 входов для термопар или линейного напряжения, плюс 1 вход от -5 В до +5 В), технология подключения: 2-проводная (экранированная, витая пара), скорость передачи данных по локальной шине: 100 Мбит/с, Версия для экстремальных условий, степень защиты: IP20, включая цокольный модуль и разъемы Axioline F
Технические характеристики
Габаритный чертеж
Ширина
53,6 мм
Высота
126,1 мм
Глубина
54 мм
Примечание по размерам
Глубина актуальна при использовании DIN-рейки TH 35-7,5 (в соответствии с EN 60715).
Примечание по применению
Только для промышленного использования
Цвет (корпус)
серый (RAL 7042)
Количество интерфейсов
2
Способ подключения
Базовый модуль шины
Скорость передачи
100 Мбит/с
Входная адресная область
18 байт
Область выходного адреса
18 байт
Обязательные данные параметров
20 байт
Необходимые данные конфигурации
7 байт
Имя входа
Аналоговые входы
Описание входа
Входы для термопар или линейного напряжения
Количество входов
8 + 1 (8 входов для термопар или линейного напряжения плюс 1 вход от -5 В до +5 В)
Способ подключения
Соединение push-in
Технология подключения
2-проводной (экранированная, витая пара)
Разрешение аналого-цифрового преобразователя
24 бит
Типы датчиков (RTD), которые можно использовать
Pt 100 (4 внешних холодных спая, также можно использовать как вход датчика)
Типы датчиков, которые можно использовать (TC)
U, T, L, J, E, K, N, S, R, B, C, W, HK
Толерантность, относительная
тип. 0,01 % (Термопара типа К, NiCr-Ni)
Толерантность, абсолютная
тип. +/- 0,19 К (термопара типа К, плюс допуск холодного спая)
Принцип измерения
Сигма/Дельта-процесс
Представление измеренных значений
16 бит (15 бит + знаковый бит)
Время входного фильтра
40 мс
Защитная схема
Защита от короткого замыкания, защита от перегрузки входов
Тип продукта
Компонент ввода-вывода
Семейство продуктов
Аксиолин F
Тип
блочно-модульный
Монтажное положение
любой (без снижения температуры; Параметризируйте монтажное положение с помощью объекта 0080 hex ParaTable!)
Объем поставки
включая цокольный модуль и разъемы Axioline F
Особые свойства
Версия для экстремальных условий
Категория перенапряжения
II (МЭК 60664-1, EN 60664-1)
Степень загрязнения
2 (МЭК 60664-1, EN 60664-1)
Максимальная рассеиваемая мощность для номинального состояния
2,6 Вт
Напряжение питания
5 В пост. тока (через цокольный модуль)
Текущий розыгрыш
макс. 180 мА
Напряжение питания
24 В постоянного тока
Диапазон напряжения питания
19,2 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
Текущий розыгрыш
макс. 70 мА
Защитная схема
Защита от перенапряжения; электронный (35 В, 0,5 с)
Испытательное напряжение: питание 5 В локальной шины (U Bus) / питание 24 В (вводы/выводы)
500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: питание 5 В локальной шины (U Bus)/функциональное заземление
500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: питание 24 В (I/O) / функциональное заземление
500 В переменного тока, 50 Гц, 1 мин.
Имя соединения
Разъем Axioline F
Примечание о способе подключения
Соблюдайте информацию о поперечном сечении проводов в руководстве пользователя «Axioline F: система и монтаж».
Способ подключения
Соединение push-in
Примечание о способе подключения
Соблюдайте информацию о поперечном сечении проводов в руководстве пользователя «Axioline F: система и монтаж».
Сечение проводника, жесткое
0,2 мм2 ... 1,5 мм2
Сечение провода, гибкий
0,2 мм2 ... 1,5 мм2
Сечение проводника AWG
24 ... 16
Длина зачистки
8 мм
Температура окружающей среды (рабочая)
-25 °C ... 60 °C (Стандарт, применение с одобрением UL, использование во взрывоопасной зоне 2)
Степень защиты
IP20
Давление воздуха (рабочее)
70 кПа...106 кПа (до 3000 м над уровнем моря)
Давление воздуха (хранение/транспортировка)
70 кПа...106 кПа (до 3000 м над уровнем моря)
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 85 °С
Допустимая влажность (эксплуатация)
5 % ... 95 % (без конденсации)
Допустимая влажность (хранение/транспортировка)
5 % ... 95 % (без конденсации)
Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6.
5г
Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27.
30 г
Непрерывный удар в соответствии с EN 60068-2-27/IEC 60068-2-27.
10 г
Стандарт испытаний
ISA-71.04-2013 G3 Жесткая группа А
Температура
25 °С +/-1 К
Влажность (относительная)
75 % +/-3 %
Продолжительность теста
21 день
Объемная концентрация H 2 S (Сероводород)
50 частей на миллиард
Объемная концентрация NO 2 (Диоксид азота)
1250 частей на миллиард
Объемная концентрация Cl 2 (Хлор)
10 частей на миллиард
Объемная концентрация SO 2 (Диоксид серы)
300 частей на миллиард
Класс защиты
III (МЭК 61140, EN 61140, VDE 0140-1)
Идентификация
? II 3 G Ex ec IIC T4 Gc
Сертификат
УЛ 20 АТЕХ 2441X
Идентификация
Ex ec IIC T4 Gc
Сертификат
МЭКEx УЛД 20.0026X
Идентификация
cULus
Сертификат
E238705
Идентификация
Класс I, зона 2, AEx ec IIC T4
Сертификат
E366272
Идентификация
Ex ec IIC T4 Gc
Сертификат
?, 2021122309114456
Тип крепления
Монтаж на DIN-рейку
Монтажное положение
любой (без снижения температуры; Параметризируйте монтажное положение с помощью объекта 0080 hex ParaTable!)
Номер позиции
2702464
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
DN
Ключ продукта
ДРИ243
GTIN
4055626459264
Вес за штуку (включая упаковку)
293,8 г
Вес за штуку (без упаковки)
144 г
Номер таможенного тарифа
85389091
Страна происхождения
DE
ЭКЛАСС-13.0
27242601
ЭКЛАСС-15.0
27242601
ЭТИМ 10.0
EC001596
СПСК 21.0
32151600
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
