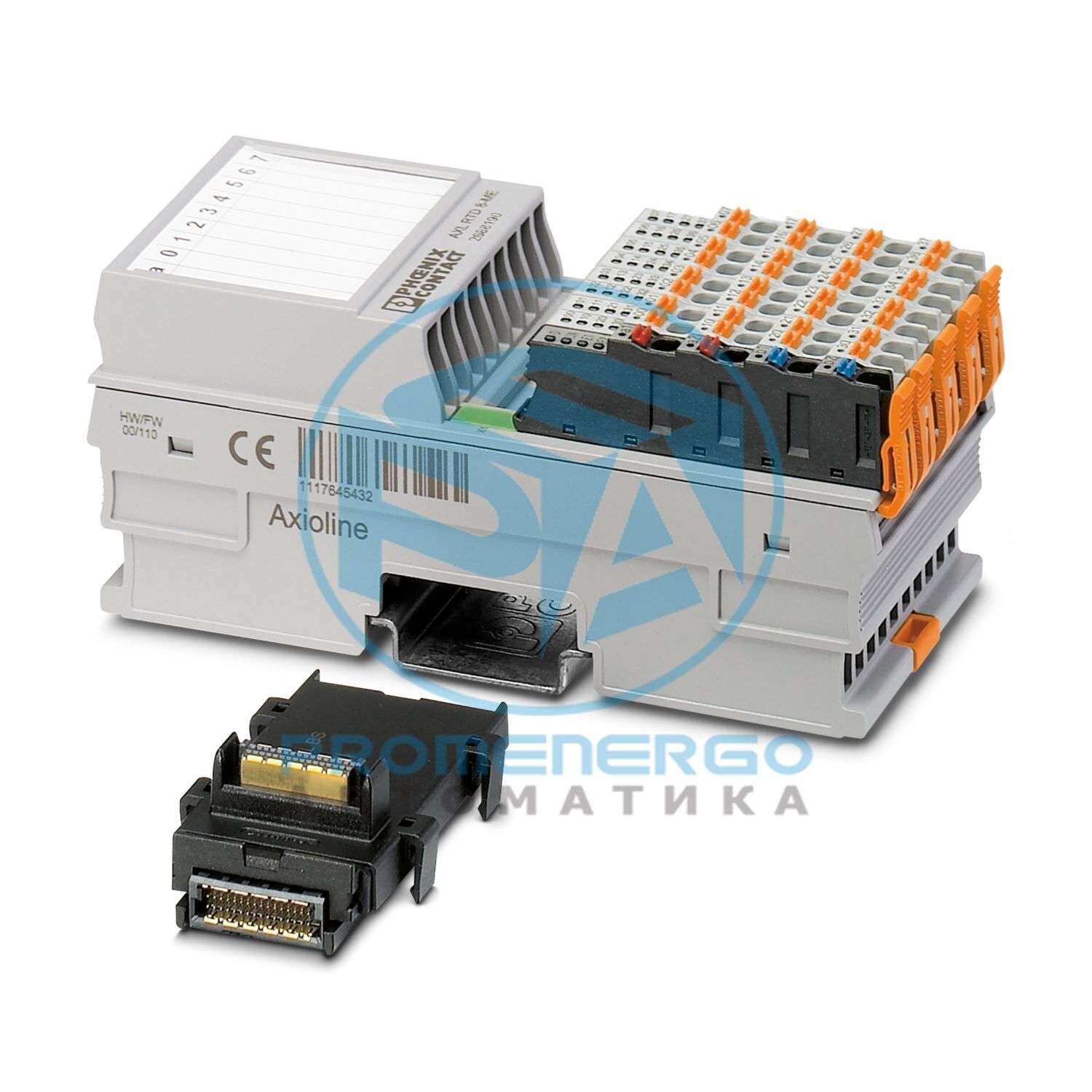

Axioline F, Модуль регистрации температуры, Аналоговые входы: 8 (для термометров сопротивления), технология подключения: 2-, 3-, 4-проводная (экранированная), скорость передачи данных по локальной шине: 100 Мбит/с, степень защиты: IP20, включая цокольный модуль и разъемы Axioline F
Технические характеристики
Габаритный чертеж
Ширина
53,6 мм
Высота
126,1 мм
Глубина
54 мм
Примечание по размерам
Глубина актуальна при использовании DIN-рейки TH 35-7,5 (в соответствии с EN 60715).
Примечание по применению
Только для промышленного использования
Цвет (корпус)
серый (RAL 7042)
Количество интерфейсов
2
Способ подключения
Базовый модуль шины
Скорость передачи
100 Мбит/с
Входная адресная область
16 байт
Область выходного адреса
0 байт
Обязательные данные параметров
20 байт
Необходимые данные конфигурации
6 байт
Имя входа
Аналоговые входы
Описание входа
Входы для резистивных датчиков температуры
Количество входов
8 (для термометров сопротивления)
Способ подключения
Соединение push-in
Технология подключения
2-, 3-, 4-проводные (экранированные)
Разрешение аналого-цифрового преобразователя
24 бит
Типы датчиков (RTD), которые можно использовать
Датчики Pt, Ni, KTY, Cu
Толерантность, относительная
см. таблицы значений допусков
Толерантность, абсолютная
тип. +/- 0,1 К (Pt 100 с 3-проводным подключением)
Форматы данных
IB IL, совместимый с S7
Представление измеренных значений
16 бит (15 бит + знаковый бит)
Время входного фильтра
40 мс
Номинальная стоимость источников тока
1 мА (Pt 100, Ni 100, R Lin 500 Ом; импульсный ток, характеристики действительны на этапе отбора проб)
Дифференциальная нелинейность
тип. 1 ppm / +/-0,0001 % (во всех диапазонах)
Интегральная нелинейность
тип. 30 ppm / +/-0,003 % (Pt 100)
Диапазон измерения линейного сопротивления
0 Ohm ... 500 Ohm
Защитная схема
Защита от короткого замыкания, защита от перегрузки входов
Тип продукта
Компонент ввода-вывода
Семейство продуктов
Аксиолин F
Тип
блочно-модульный
Монтажное положение
любой (без снижения температуры)
Объем поставки
включая цокольный модуль и разъемы Axioline F
Категория перенапряжения
II (МЭК 60664-1, EN 60664-1)
Степень загрязнения
2 (МЭК 60664-1, EN 60664-1)
Максимальная рассеиваемая мощность для номинального состояния
1,5 Вт
Напряжение питания
5 В пост. тока (через цокольный модуль)
Текущий розыгрыш
макс. 180 мА (до HW 06)
Напряжение питания
24 В постоянного тока
Диапазон напряжения питания
19,2 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
Текущий розыгрыш
макс. 25 мА
Защитная схема
Защита от перенапряжения; электронный (35 В, 0,5 с)
Испытательное напряжение: питание 5 В локальной шины (U Bus) / питание 24 В (вводы/выводы)
500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: питание 5 В локальной шины (U Bus)/аналоговых входов.
500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: питание 5 В локальной шины (U Bus)/функциональное заземление
500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: питание 24 В (I/O) / аналоговые входы
500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: питание 24 В (I/O) / функциональное заземление
Соблюдайте информацию о поперечном сечении проводов в руководстве пользователя «Axioline F: система и монтаж».
Способ подключения
Соединение push-in
Примечание о способе подключения
Соблюдайте информацию о поперечном сечении проводов в руководстве пользователя «Axioline F: система и монтаж».
Сечение проводника, жесткое
0,2 мм2 ... 1,5 мм2
Сечение провода, гибкий
0,2 мм2 ... 1,5 мм2
Сечение проводника AWG
24 ... 16
Длина зачистки
8 мм
Температура окружающей среды (рабочая)
-25 °С ... 60 °С
Степень защиты
IP20
Давление воздуха (рабочее)
70 кПа...106 кПа (до 3000 м над уровнем моря)
Давление воздуха (хранение/транспортировка)
70 кПа...106 кПа (до 3000 м над уровнем моря)
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 85 °С
Допустимая влажность (эксплуатация)
5 % ... 95 % (без конденсации)
Допустимая влажность (хранение/транспортировка)
5 % ... 95 % (без конденсации)
Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6.
5г
Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27.
30 г
Непрерывный удар в соответствии с EN 60068-2-27/IEC 60068-2-27.
10 г
Класс защиты
III (МЭК 61140, EN 61140, VDE 0140-1)
Тип крепления
Монтаж на DIN-рейку
Монтажное положение
любой (без снижения температуры)
Номер позиции
2688077
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
DN
Ключ продукта
ДРИ243
GTIN
4046356501453
Вес за штуку (включая упаковку)
249,3 г
Вес за штуку (без упаковки)
241,3 г
Номер таможенного тарифа
85389091
Страна происхождения
DE
ЭКЛАСС-13.0
27242601
ЭКЛАСС-15.0
27242601
ЭТИМ 10.0
EC001596
СПСК 21.0
32151600
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
