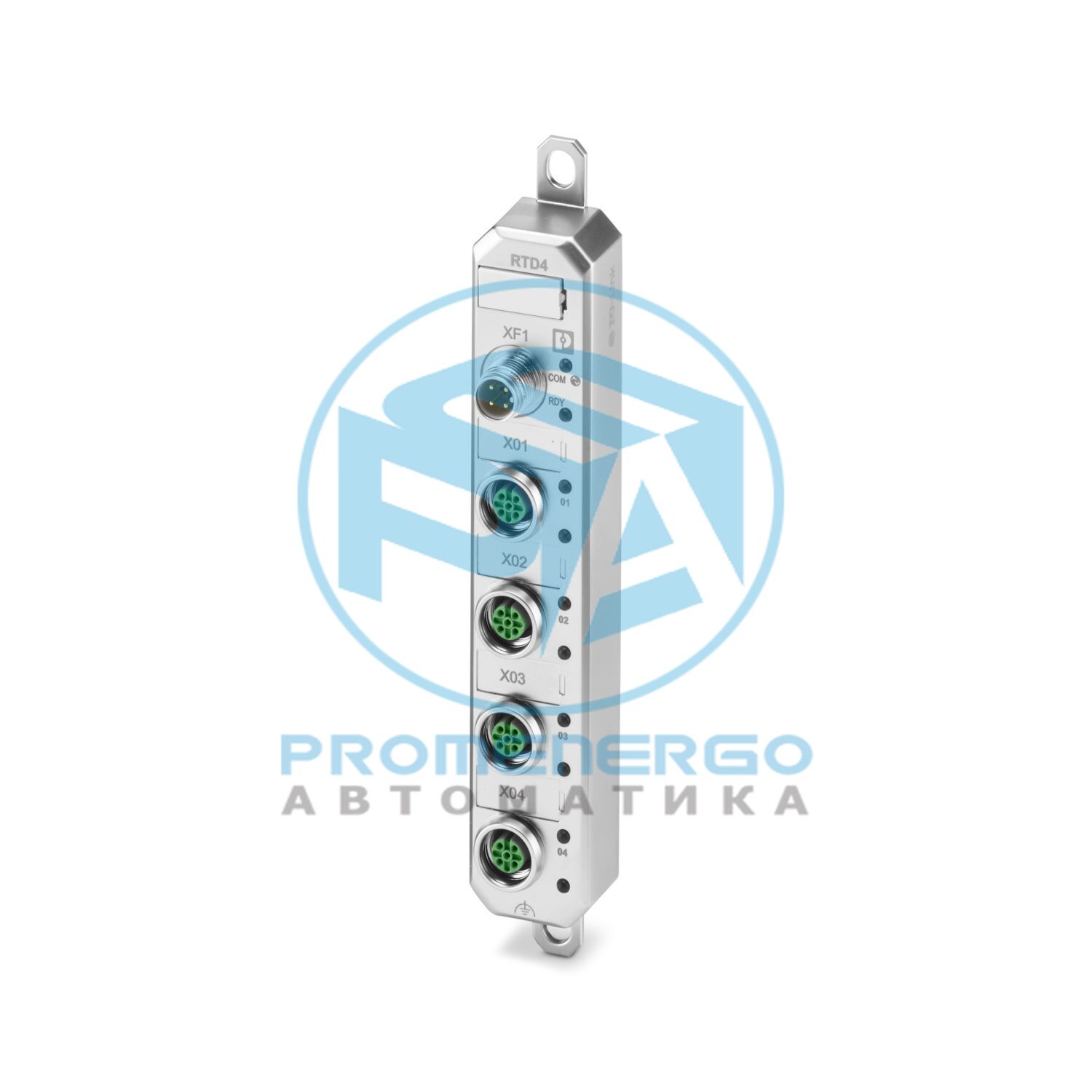

Axioline E, Устройство измерения температуры, Аналоговые входы: 4, технология подключения: 2-, 3-, 4-проводная (экранированная), IO-Link, степень защиты: IP65/IP67/IP69
Технические характеристики
Габаритный чертеж
Ширина
30 мм
Высота
184 мм
Глубина
30,3 мм
Примечание по применению
Только для промышленного использования
Цвет (корпус)
цвет цинка
Материал корпуса
Литой цинк
Имя входа
Аналоговые входы
Описание входа
Входы для резистивных датчиков температуры
Количество входов
4
Способ подключения
Разъем M12, кодировка А
Примечание о способе подключения
Быстрое соединение Push-Pull согласно IEC 61076-2-010 или винтовое соединение согласно IEC 61076-2-101.
Технология подключения
2-, 3-, 4-проводные (экранированные)
Разрешение аналого-цифрового преобразователя
24 бит
Типы датчиков (RTD), которые можно использовать
Платиновые датчики
Толерантность, относительная
см. таблицы значений допусков
Толерантность, абсолютная
см. таблицы значений допусков
Форматы данных
Стандартизированное представление
Представление измеренных значений
16 бит (15 бит + знаковый бит)
Время входного фильтра
120 мс
Номинальная стоимость источников тока
1 мА (Pt 100; импульсный ток, данные действительны на этапе выборки)
Дифференциальная нелинейность
тип. 1 ppm / +/-0,0001 % (во всех диапазонах)
Интегральная нелинейность
тип. 30 ppm / +/-0,003 % (Pt 100)
Защитная схема
Переходная защита
Количество портов
1
Способ подключения
Разъем M12, кодировка А
Примечание о способе подключения
Быстрое соединение Push-Pull согласно IEC 61076-2-010 или винтовое соединение согласно IEC 61076-2-101.
Технология подключения
3-проводной
Тип порта
Класс А
Спецификация
В1.1.3
Защита от обратной полярности
да
Скорость передачи
230,4 кбит/с (COM3)
Время цикла
2 мс
Объем данных процесса
8 байт (входные данные)
Тип продукта
Компонент ввода-вывода
Семейство продуктов
Аксиолин Е
Тип
Автономный
Особые свойства
IO-Link
Категория перенапряжения
II (МЭК 60664-1, EN 60664-1)
Степень загрязнения
2 (МЭК 60664-1, EN 60664-1)
Обозначение
Питание порта IO-Link (L+)
Номинальное напряжение питания входов/выходов
24 В постоянного тока (предоставляется через интерфейс IO-Link ведущего устройства IO-Link.)
Диапазон напряжения питания
18 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
Номинальный ток на устройство
ок. 35 мА
Потребляемый ток
макс. 50 мА (зависит от устройства; наблюдайте за током ведущего устройства IO-Link, который доступен через L+)
Защитная схема
Защита от обратной полярности; да
Испытательное напряжение: питание 24 В L+ (IO-Link)/функциональное заземление
500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: питание 24 В L+ (IO-Link)/аналоговые входы
70 кПа...108 кПа (до высоты 3000 м над уровнем моря)
Давление воздуха (хранение/транспортировка)
66 кПа...108 кПа (до 3000 м над уровнем моря)
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 85 °С
Допустимая влажность (эксплуатация)
5 % ... 95 %
Допустимая влажность (хранение/транспортировка)
75 % (без конденсации)
Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6.
5г
Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27.
30 г
Непрерывный удар в соответствии с EN 60068-2-27/IEC 60068-2-27.
10 г
Стандарт испытаний
МЭК 60068-2-60:2015, метод 4
Температура
25 °С +/-1 К
Влажность (относительная)
75 % +/-3 %
Продолжительность теста
14 дней
Объемная концентрация H 2 S (Сероводород)
10 частей на миллиард +/-5 частей на миллиард
Объемная концентрация NO 2 (Диоксид азота)
200 частей на миллиард +/-20 частей на миллиард
Объемная концентрация Cl 2 (Хлор)
10 частей на миллиард +/-5 частей на миллиард
Объемная концентрация SO 2 (Диоксид серы)
200 частей на миллиард +/-20 частей на миллиард
Стандарт испытаний
DIN EN 60068-2-52
Количество циклов
4
Шаги теста за цикл
2
Продолжительность теста (общая)
168 ч.
Этап испытания (соляной туман)
2 часа с 5 % +/-0,5 % NaCl, значение pH 6,5...7,2 для 35 °C +/-2 K
Этап проверки (влажность)
166 часов при влажности 93 % +/-3 % и температуре 40 °C +/-2 K
Класс защиты
III (МЭК 61140, EN 61140, VDE 0140-1)
Тип крепления
Винтовое крепление
Номер позиции
1293247
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
DN
Ключ продукта
ДРИ7МФ
GTIN
4063151527969
Вес за штуку (включая упаковку)
300 г
Вес за штуку (без упаковки)
286 г
Номер таможенного тарифа
85176200
Страна происхождения
DE
ЭКЛАСС-13.0
27242601
ЭКЛАСС-15.0
27242601
ЭТИМ 10.0
EC001596
СПСК 21.0
32151600
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
