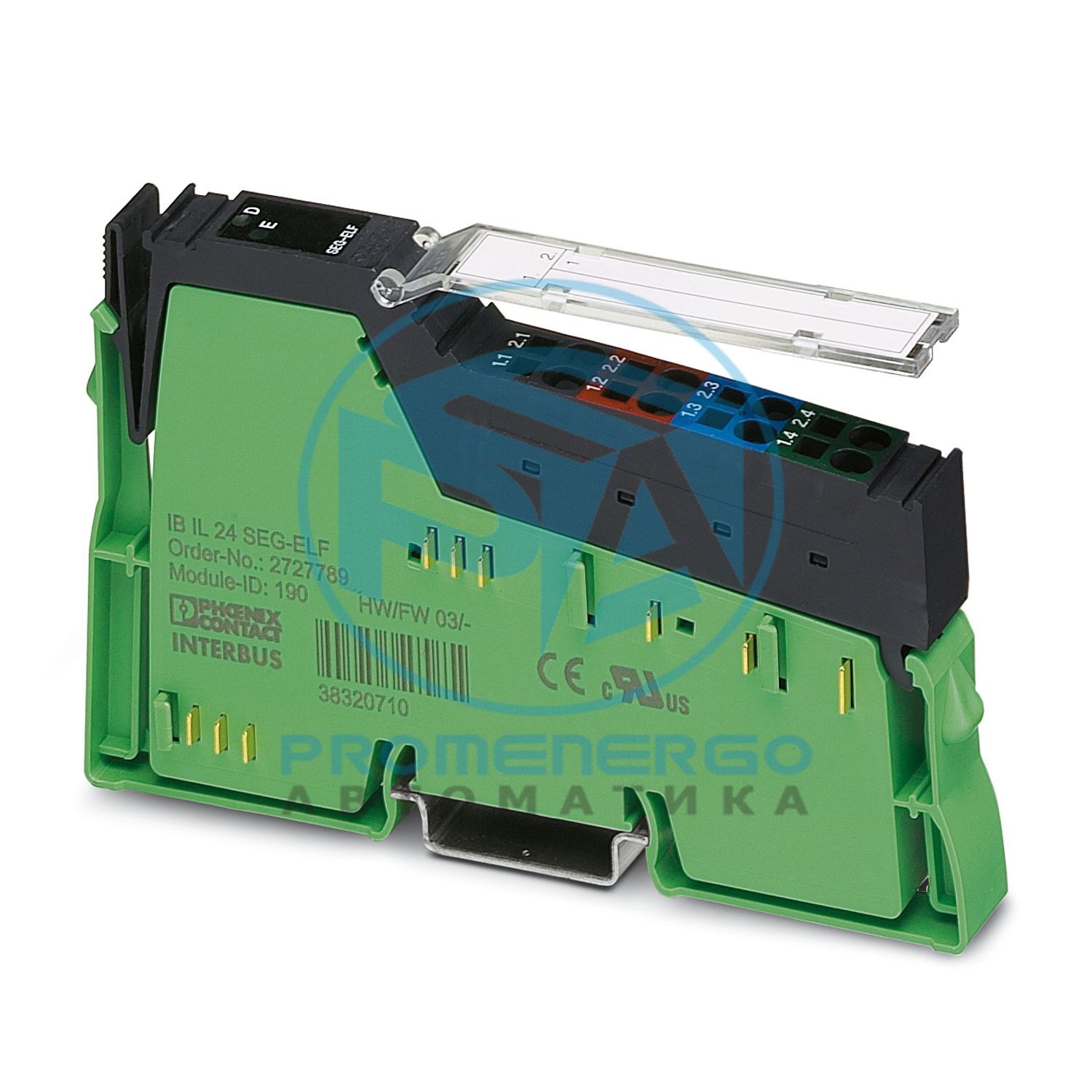

Сегментная клемма Inline в комплекте с принадлежностями (разъем и поле для маркировки), 24 В пост. тока, с предохранителем и средствами диагностики
Технические характеристики
Габаритный чертеж
Ширина
12,2 мм
Высота
119,8 мм
Глубина
71,5 мм
Примечание по применению
Только для промышленного использования
Примечание CCCex
Использование в потенциально взрывоопасных зонах не разрешено в Китае.
Цвет (корпус)
зеленый (RAL 6021)
Количество интерфейсов
2
Способ подключения
Перемычка встроенных данных
Скорость передачи
500 кбит/с
Код длины (шестнадцатеричный)
С2
Идентификатор (десятичный)
190
Код длины (дес.)
194
Канал обработки данных
2 бита
Входная адресная область
2 бита
Область выходного адреса
0 бит
Канал параметров (PCP)
0 бит
Длина регистра (шина)
2 бита
Обязательные данные параметров
1 байт
Необходимые данные конфигурации
4 байта
Тип продукта
Компонент ввода-вывода
Семейство продуктов
В соответствии
Тип
модульный
Место установки
Шкаф управления
Количество вилок
1
Класс защиты
III (МЭК 61140, EN 61140, VDE 0140-1)
Категория перенапряжения
II (МЭК 60664-1, EN 60664-1)
Степень загрязнения
2 (МЭК 60664-1, EN 60664-1)
Максимальная рассеиваемая мощность для номинального состояния
0,8 Вт
Тестовый раздел
Питание 7,5 В (логика шины)/питание 24 В (ввод/вывод) 500 В переменного тока, 50 Гц 1 мин.
Защитная схема
Защита от перегрузки; Предохранитель
Предохранитель
SI 5 x 20 6, 300 АТ (в комплекте поставки)
Напряжение ввода/вывода
24 В постоянного тока
Диапазон напряжения ввода/вывода
19,2 В постоянного тока ... 30 В постоянного тока
Остаточная пульсация
+/- 1,2 В
Макс. текущее потребление
4 А
Типичное потребление тока
30 мА
Напряжение питания
7,5 В постоянного тока (через перемычку напряжения)
Текущий розыгрыш
макс. 25 мА
Напряжение питания
24 В постоянного тока
Диапазон напряжения питания
19,2 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
Текущий розыгрыш
макс. 4 А (номинальное значение)
Напряжение питания
24 В постоянного тока
Диапазон напряжения питания
19,2 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
Источник питания
макс. 4 А (номинальное значение)
Имя соединения
Линейный разъем
Способ подключения
Пружинное соединение
Сечение проводника, жесткое
0,08 мм2 ... 1,5 мм2
Сечение провода, гибкий
0,08 мм2 ... 1,5 мм2
Сечение проводника AWG
28 ... 16
Длина зачистки
8 мм
Степень защиты
IP20
Температура окружающей среды (рабочая)
-25 °С ... 55 °С
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 85 °С
Допустимая влажность (эксплуатация)
75 % ... 85 % (в диапазоне -25°C ... +55°C необходимо принять соответствующие меры против повышенной влажности (> 85 %).)
Допустимая влажность (хранение/транспортировка)
75 % ... 85 % (Иногда на корпусе может образовываться незначительная временная конденсация, например, когда клеммный блок выносится из автомобиля в закрытое помещение.)
Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6.
5г
Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27.
25 г
Класс защиты
III (МЭК 61140, EN 61140, VDE 0140-1)
Тип крепления
Монтаж на DIN-рейку
Номер позиции
2861904
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
DN
Ключ продукта
ДРИ122
GTIN
4017918894603
Вес за штуку (включая упаковку)
76,6 г
Вес за штуку (без упаковки)
42 г
Номер таможенного тарифа
85389099
Страна происхождения
DE
ЭКЛАСС-13.0
27242610
ЭКЛАСС-15.0
27242610
ЭТИМ 10.0
EC001600
СПСК 21.0
32151600
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
