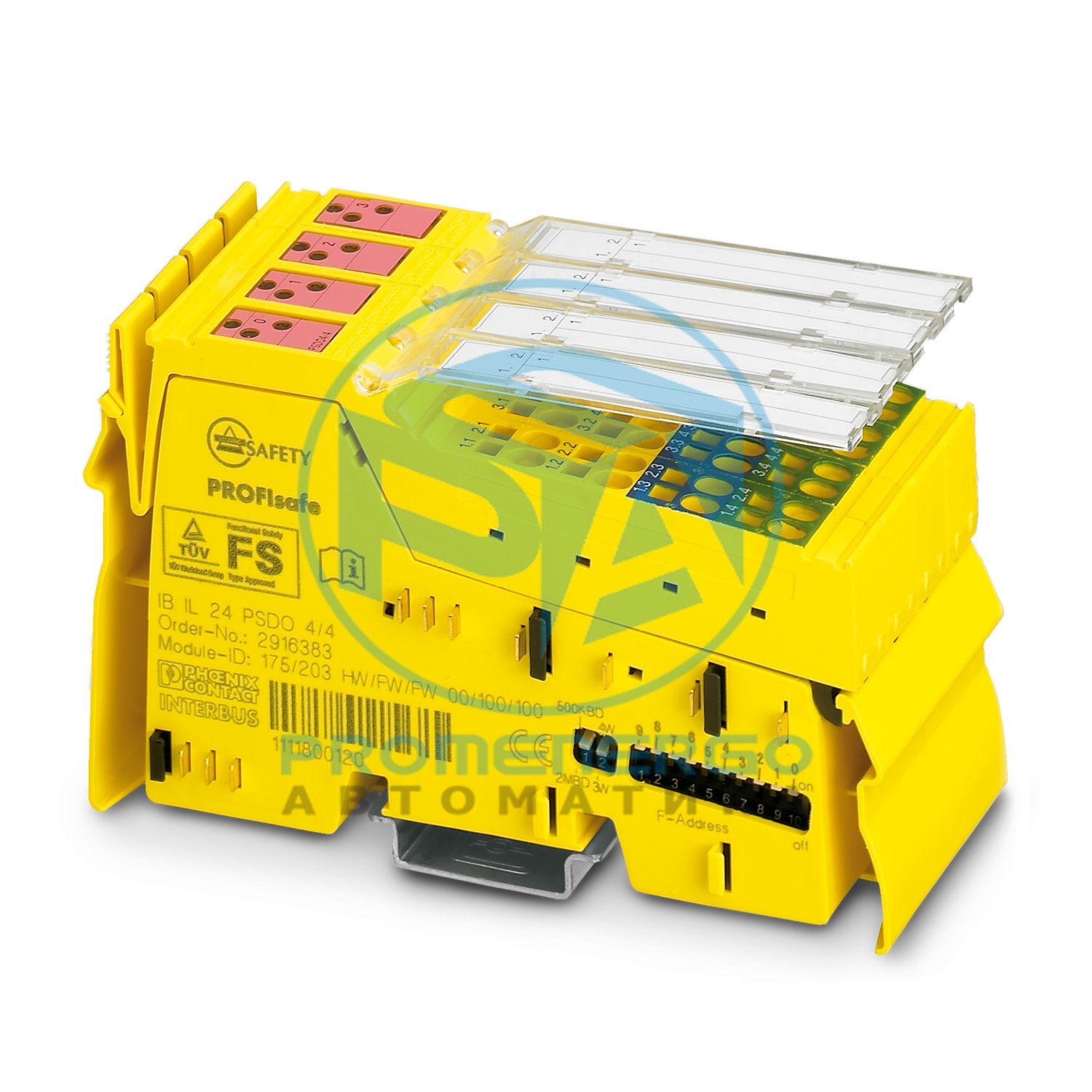

Модуль цифровых выходов безопасности, степень защиты IP20, для систем SafetyBridge, INTERBUS-Safety- и PROFIsafe. Он имеет четыре безопасных цифровых выхода, каждый из которых включает один положительный и один отрицательный переключающий выход, в зависимости от параметризации.
Технические характеристики
Габаритный чертеж
Ширина
48,8 мм
Высота
119,8 мм
Глубина
71,5 мм
Примечание по размерам
Размеры корпуса
Примечание по применению
Только для промышленного использования
Цвет (корпус)
желтый (RAL 1018)
Количество каналов
2
Способ подключения
Перемычка встроенных данных
Скорость передачи
500 кбит/с/2 Мбит/с (можно переключать)
Код длины (шестнадцатеричный)
04
Идентификатор (десятичный)
167
Код длины (дес.)
04
Канал обработки данных
8 байт ((Рабочий режим: SafetyBridge))
Входная адресная область
8 байт ((Рабочий режим: SafetyBridge))
Область выходного адреса
8 байт ((Рабочий режим: SafetyBridge))
Канал параметров (PCP)
0 Байт ((Рабочий режим: SafetyBridge))
Длина регистра (шина)
8 байт ((Рабочий режим: SafetyBridge))
Обязательные данные параметров
1 байт ((Рабочий режим: SafetyBridge))
Необходимые данные конфигурации
5 байт ((Рабочий режим: SafetyBridge))
Имя выхода
Цифровые выходы
Описание выхода
+/- переключение
Способ подключения
Пружинное соединение
Технология подключения
2-, 3-проводные
Количество выходов
4 (для 2-канального назначения, переключение +/-)
Защитная схема
Защита от перегрузки, защита выходов от короткого замыкания
Выходное напряжение
24 В постоянного тока (США - 1 В)
Выходной ток
макс. 3 А (общий ток всех выходов)
Максимальный выходной ток на канал
2 А
Макс. допустимая токовая нагрузка на выход
См. технические данные
Максимальный выходной ток на модуль
3 А (см. технические данные)
Номинальное выходное напряжение
24 В постоянного тока
Поведение при индуктивной перегрузке
Вывод может быть уничтожен
Тип продукта
Компонент ввода-вывода
Семейство продуктов
В соответствии
Приложение
Функциональная безопасность
Тип
модульный
Диагностические сообщения
Короткое замыкание или перегрузка цифровых выходов. Сообщение об ошибке в диагностическом коде (шина) и индикация с помощью светодиода на двигателе.
Среда передачи
Медь
Напряжение питания
7,5 В постоянного тока (см. данные по безопасности)
Текущий розыгрыш
макс. 230 мА
Напряжение питания
24 В постоянного тока
Диапазон напряжения питания
19,2 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
Текущий розыгрыш
макс. 3,03 А
Напряжение питания
24 В
Напряжение питания
24 В постоянного тока (через перемычку напряжения)
Испытательное напряжение: питание 7,5 В (логика шины)/питание 24 В (ввод/вывод).
500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: питание 24 В (I/O) / функциональное заземление
500 В переменного тока, 50 Гц, 1 мин.
Имя соединения
Линейный разъем
подключаемый
да
Способ подключения
Пружинное соединение
подключаемый
да
Сечение проводника, жесткое
0,2 мм2 ... 1,5 мм2
Сечение провода, гибкий
0,2 мм2 ... 1,5 мм2
Сечение проводника AWG
24 ... 16
Температура окружающей среды (рабочая)
-25 °С ... 55 °С
Степень защиты
IP20
Давление воздуха (рабочее)
80 кПа...108 кПа (до 2000 м над уровнем моря)
Давление воздуха (хранение/транспортировка)
66 кПа...108 кПа (до высоты 3500 м над уровнем моря)
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 70 °С
Допустимая влажность (эксплуатация)
10 % ... 85 % (Примите соответствующие меры против повышенной влажности воздуха в пределах допустимого диапазона температур.)
Допустимая влажность (хранение/транспортировка)
10 % ... 85 % (Примите соответствующие меры против повышенной влажности воздуха в пределах допустимого диапазона температур.)
Класс защиты
III (МЭК 61140, EN 61140, VDE 0140-1)
Тип крепления
Монтаж на DIN-рейку
Номер позиции
2916493
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
DN
Ключ продукта
ДНК431
GTIN
4046356286626
Вес за штуку (включая упаковку)
355,4 г
Вес за штуку (без упаковки)
247,7 г
Номер таможенного тарифа
85389091
Страна происхождения
DE
ЭКЛАСС-13.0
27242604
ЭКЛАСС-15.0
27242604
ЭКЛАСС-15.0 АКТИВ
27250101
ЭТИМ 10.0
EC001599
СПСК 21.0
32151600
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
