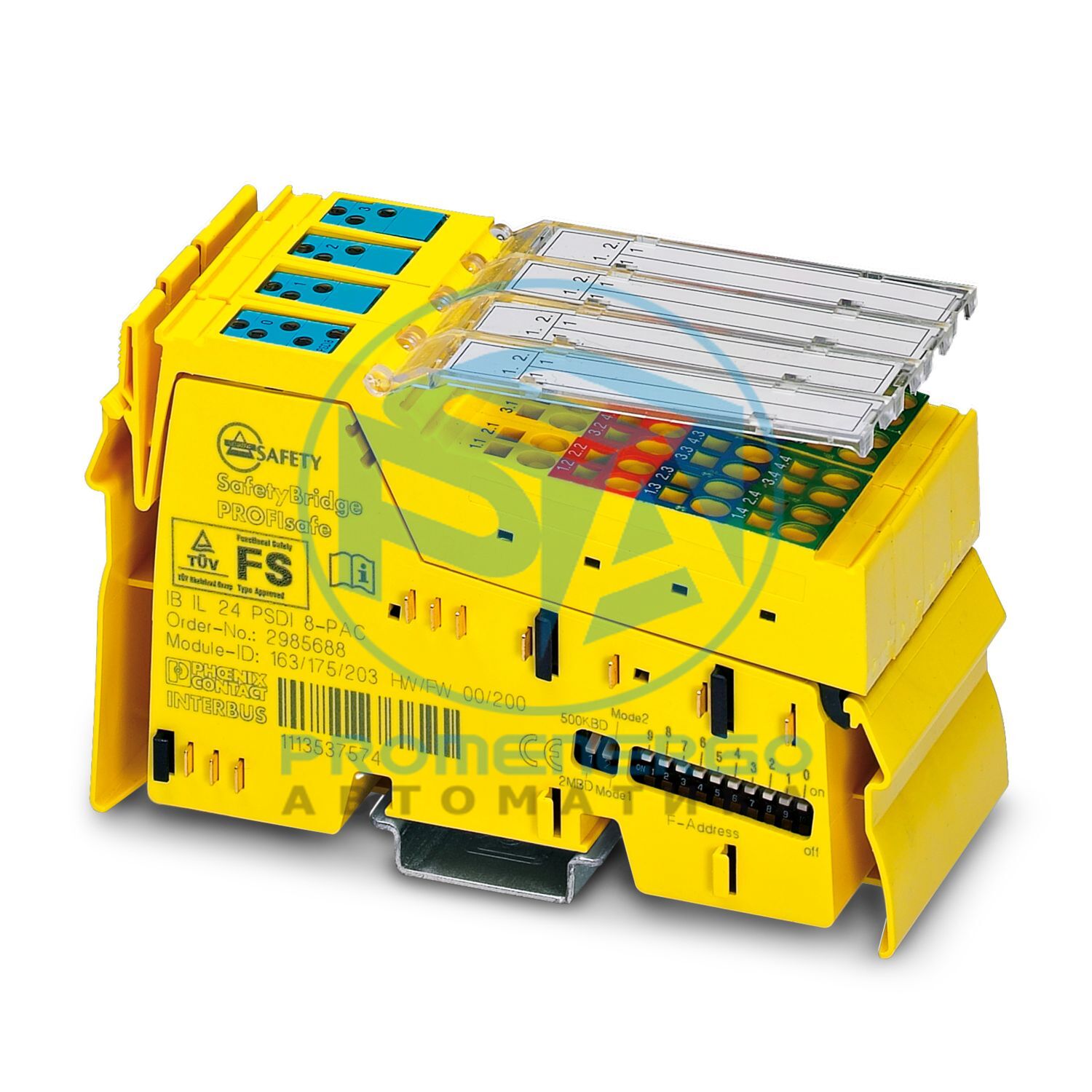

Модуль цифрового ввода, связанный с безопасностью, степень защиты IP20, для систем SafetyBridge, INTERBUS-Safety и PROFIsafe. Модуль имеет 4 безопасных цифровых входа для двухканального назначения или 8 безопасных цифровых входов для одноканального назначения.
Технические характеристики
Габаритный чертеж
Ширина
48,8 мм
Высота
119,8 мм
Глубина
71,5 мм
Примечание по размерам
Размеры корпуса
Примечание по применению
Только для промышленного использования
Цвет (корпус)
желтый (RAL 1018)
Количество каналов
2
Способ подключения
Перемычка встроенных данных
Скорость передачи
500 кбит/с/2 Мбит/с (можно переключать)
Код длины (шестнадцатеричный)
04
Идентификатор (десятичный)
163
Код длины (дес.)
04
Канал обработки данных
8 байт ((Рабочий режим: SafetyBridge))
Входная адресная область
8 байт ((Рабочий режим: SafetyBridge))
Область выходного адреса
8 байт ((Рабочий режим: SafetyBridge))
Канал параметров (PCP)
0 Байт ((Рабочий режим: SafetyBridge))
Длина регистра (шина)
8 байт ((Рабочий режим: SafetyBridge))
Обязательные данные параметров
1 байт ((Рабочий режим: SafetyBridge))
Необходимые данные конфигурации
5 байт ((Рабочий режим: SafetyBridge))
Имя входа
Цифровые входы
Описание входа
МЭК 61131-2 тип 3
Количество входов
4 (для 2-канального назначения)
Длина кабеля
макс. 200 м (200 м от тактового выхода до безопасного входа (всего на основе прямого и обратного пути))
Способ подключения
Пружинное соединение
Технология подключения
2-, 3-, 4-проводные
Входное напряжение
24 В постоянного тока (через тактовые выходы UT1 и UT2 или внешний источник питания)
Диапазон входного напряжения
-3 В постоянного тока ... 30 В постоянного тока
Диапазон входного напряжения, сигнал «0»
-3 В постоянного тока ... 5 В постоянного тока
Диапазон входного напряжения Сигнал «1»
11 В постоянного тока ... 30 В постоянного тока
Типичный входной ток на канал
4,2 мА (при 24 В)
Типичное время ответа
См. технические данные
Тип продукта
Компонент ввода-вывода
Семейство продуктов
В соответствии
Приложение
Функциональная безопасность
Тип
модульный
Среда передачи
Медь
Напряжение питания
7,5 В постоянного тока (см. данные по безопасности)
Текущий розыгрыш
макс. 180 мА
Напряжение питания
24 В постоянного тока
Диапазон напряжения питания
19,2 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
Текущий розыгрыш
макс. 825 мА (см. данные по безопасности)
Напряжение питания
24 В постоянного тока (через перемычку напряжения)
Испытательное напряжение: питание 7,5 В (логика шины)/питание 24 В (ввод/вывод).
500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: питание 24 В (I/O) / функциональное заземление
500 В переменного тока, 50 Гц, 1 мин.
Имя соединения
Линейный разъем
подключаемый
да
Способ подключения
Пружинное соединение
подключаемый
да
Сечение проводника, жесткое
0,2 мм2 ... 1,5 мм2
Сечение провода, гибкий
0,2 мм2 ... 1,5 мм2
Сечение проводника AWG
24 ... 16
Температура окружающей среды (рабочая)
-25 °С ... 55 °С
Степень защиты
IP20
Давление воздуха (рабочее)
80 кПа...108 кПа (до 2000 м над уровнем моря)
Давление воздуха (хранение/транспортировка)
66 кПа...108 кПа (до высоты 3500 м над уровнем моря)
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 70 °С
Допустимая влажность (эксплуатация)
10 % ... 85 % (Примите соответствующие меры против повышенной влажности воздуха в пределах допустимого диапазона температур.)
Допустимая влажность (хранение/транспортировка)
10 % ... 85 % (Примите соответствующие меры против повышенной влажности воздуха в пределах допустимого диапазона температур.)
Класс защиты
III (МЭК 61140, EN 61140, VDE 0140-1)
Тип крепления
Монтаж на DIN-рейку
Номер позиции
2985688
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
DN
Ключ продукта
ДНК421
GTIN
4046356131582
Вес за штуку (включая упаковку)
350,5 г
Вес за штуку (без упаковки)
349,4 г
Номер таможенного тарифа
85389091
Страна происхождения
DE
ЭКЛАСС-13.0
27242604
ЭКЛАСС-15.0
27242604
ЭКЛАСС-15.0 АКТИВ
27250101
ЭТИМ 10.0
EC001599
СПСК 21.0
32151600
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
