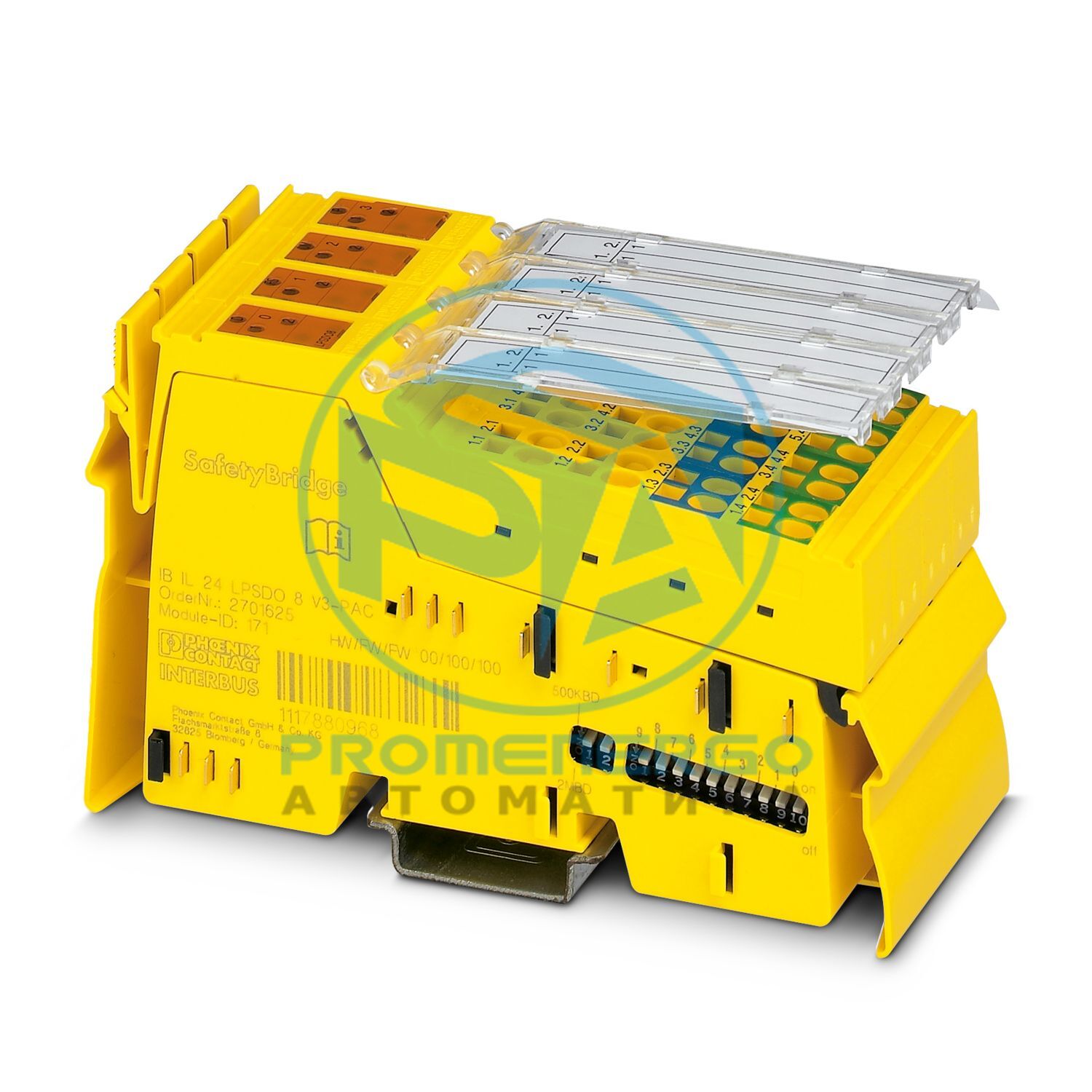

IB IL 24 LPSDO 8 V3-PAC - Модуль безопасности

Модуль цифрового вывода, обеспечивающий безопасность, степень защиты IP20, для системы SafetyBridge. Модуль имеет четыре безопасных цифровых выхода с двухканальным занятием или 8 безопасных цифровых выходов с одноканальным занятием.

Технические характеристики

Габаритный чертеж

Ширина48,8 мм
Высота119,8 мм
Глубина71,5 мм
Примечание по размерамРазмеры корпуса
Примечание по применениюТолько для промышленного использования
Цвет (корпус)желтый (RAL 1018)
Способ подключенияПеремычка встроенных данных
Скорость передачи500 кбит/с/2 Мбит/с (можно переключать)
Подключение к модулям ввода/выводамакс. 16 (безопасные цифровые модули ввода/вывода)
Логическая память30 кБайт
Код длины (шестнадцатеричный)18
Идентификатор (десятичный)171
Код длины (дес.)24
Канал обработки данных48 байт ((Рабочий режим: SafetyBridge 24 слова))
Входная адресная область48 байт ((Рабочий режим: SafetyBridge 24 слова))
Область выходного адреса48 байт ((Рабочий режим: SafetyBridge 24 слова))
Канал параметров (PCP)0 байт ((Рабочий режим: SafetyBridge 24 слова))
Длина регистра (шина)48 байт ((Рабочий режим: SafetyBridge 24 слова))
Обязательные данные параметров1 байт ((Рабочий режим: SafetyBridge 24 слова))
Необходимые данные конфигурации5 байт ((Рабочий режим: SafetyBridge 24 слова))
Имя выходаЦифровые выходы
Способ подключенияПружинное соединение
Технология подключения2-, 3-, 4-проводные
Количество выходов4 (для 2-канального назначения)
Защитная схемаЗащита от перегрузки, защита выходов от короткого замыкания
Выходное напряжение24 В постоянного тока (США - 1 В)
Выходной токмакс. 6 А (суммарный ток всех выходов, -25 °C ... 50 °C)
Максимальный выходной ток на группу3 А
Максимальный выходной ток на канал2 А
Номинальное выходное напряжение24 В постоянного тока
Номинальная нагрузка, индуктивнаяпосмотреть данные по безопасности
Номинальная нагрузка, лампапосмотреть данные по безопасности
Номинальная нагрузка, омическаяпосмотреть данные по безопасности
Поведение при индуктивной перегрузкеВывод может быть уничтожен
Тип продуктаКомпонент ввода-вывода
Семейство продуктовВ соответствии
ПриложениеФункциональная безопасность
Типмодульный
Диагностические сообщенияКороткое замыкание или перегрузка цифровых выходов. Сообщение об ошибке в диагностическом коде (шина) и индикация с помощью светодиода на двигателе.
Напряжение питания7,5 В постоянного тока (см. данные по безопасности)
Текущий розыгрышмакс. 230 мА (см. данные по безопасности)
Напряжение питания24 В постоянного тока (см. данные по безопасности)
Диапазон напряжения питания19,2 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
Текущий розыгрышмакс. 6,03 А
Напряжение питания24 В (см. данные по безопасности)
Напряжение питания24 В постоянного тока (через перемычку напряжения)
Диапазон напряжения питания19,2 В постоянного тока ... 30 В постоянного тока
Испытательное напряжение: питание 5 В, входящая удаленная шина/питание 7,5 В (логика шины)500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: питание 5 В, исходящая удаленная шина/питание 7,5 В (логика шины)500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: питание 7,5 В (логика шины)/питание 24 В (ввод/вывод).500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: питание 24 В (I/O) / функциональное заземление500 В переменного тока, 50 Гц, 1 мин.
Имя соединенияЛинейный разъем
подключаемыйда
Способ подключенияПружинное соединение
подключаемыйда
Сечение проводника, жесткое0,2 мм2 ... 1,5 мм2
Сечение провода, гибкий0,2 мм2 ... 1,5 мм2
Сечение проводника AWG24 ... 16
Температура окружающей среды (рабочая)-25 °С ... 55 °С
Степень защитыIP20
Давление воздуха (рабочее)80 кПа...108 кПа (до 2000 м над уровнем моря)
Давление воздуха (хранение/транспортировка)66 кПа...108 кПа (до высоты 3500 м над уровнем моря)
Температура окружающей среды (хранение/транспортировка)-25 °С ... 70 °С
Допустимая влажность (эксплуатация)10 % ... 85 % (Примите соответствующие меры против повышенной влажности воздуха в пределах допустимого диапазона температур.)
Допустимая влажность (хранение/транспортировка)10 % ... 85 % (Примите соответствующие меры против повышенной влажности воздуха в пределах допустимого диапазона температур.)
Класс защитыIII (МЭК 61140, EN 61140, VDE 0140-1)
Тип крепленияМонтаж на DIN-рейку
Номер позиции2701625
Упаковочная единица1 шт.
Минимальный объем заказа1 шт.
Ключ продажDN
Ключ продуктаДНК411
GTIN4046356770033
Вес за штуку (включая упаковку)343,04 г
Вес за штуку (без упаковки)343 г
Номер таможенного тарифа85389091
Страна происхожденияDE
ЭКЛАСС-13.027242604
ЭКЛАСС-15.0 АКТИВ27250101
ЭКЛАСС-15.027242604
ЭТИМ 10.0EC001599
СПСК 21.032151600
Соответствует требованиям ЕС RoHS к веществамДа
Освобождение7(а), 7(в)-I
Экологичный период использования (EFUP)EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
Вещество-кандидат REACH (№ CAS)Свинец (CAS: 7439-92-1)
SCIP6cffb74e-0982-416f-940f-b72e41aba8b5
