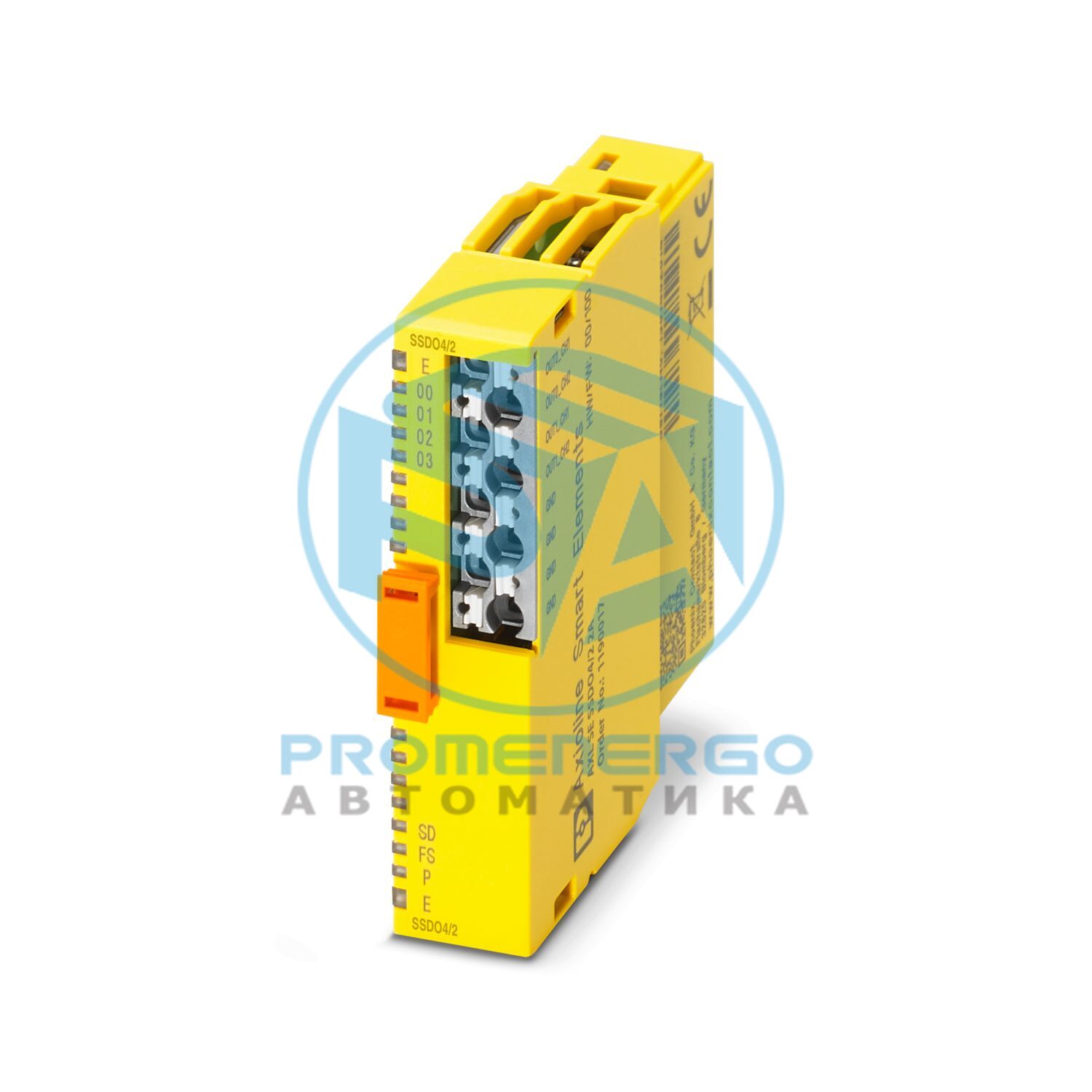

Axioline Smart Elements, Модуль цифровых выходов, Функциональная безопасность, Технология SafetyBridge, Безопасные цифровые выходы: 2 (2-канальное назначение), 4 (1-канальное назначение), 24 В пост. тока, 2 А, технология подключения: 2-проводная, степень защиты: IP20
Технические характеристики
Габаритный чертеж
Ширина
14,9 мм
Высота
62,2 мм
Глубина
62 мм
Примечание по применению
Только для промышленного использования
Цвет (корпус)
желтый (RAL 1018)
Количество интерфейсов
1
Способ подключения
Краевой разъем карты
Скорость передачи
См. систему, в которой вы используете Smart Element.
Входная адресная область
5 байт
Область выходного адреса
6 байт
Имя выхода
Безопасные цифровые выходы
Описание выхода
ЭН 61131-2
Способ подключения
Соединение push-in
Технология подключения
2-проводной
Количество выходов
2 (2-канальное назначение)
Защитная схема
Защита от короткого замыкания, защита от перегрузки выходов; электронный
Выходное напряжение
24 В постоянного тока
Выходной ток
макс. 2 А (на выход)
Максимальный выходной ток на канал
2 А
Максимальный выходной ток на модуль
4 А
Номинальное выходное напряжение
24 В постоянного тока
Нагрузка мин.
1,5 кОм (при номинальном напряжении)
Выходное напряжение в выключенном состоянии
< 5 В
Выходной ток в выключенном состоянии
< 2 мА
Номинальная нагрузка, индуктивная
48 ВА (1 Гн; 12 Ом; при номинальном напряжении)
Номинальная нагрузка, омическая
48 Вт (12 Ом, при номинальном напряжении)
Частота переключения
1 Гц (0,2 Гц при > 1 А)
Устойчивость к обратному напряжению при коротких импульсах
нет
Поведение при перегрузке
Отключение соответствующего выхода, перезапуск после подтверждения
Поведение при индуктивной перегрузке
Вывод может быть уничтожен
Тип продукта
Компонент ввода-вывода
Семейство продуктов
Смарт-элементы Axioline
Приложение
Функциональная безопасность
Тип
модульный
Монтажное положение
любой
Режим работы
БезопасностьМост
Категория перенапряжения
II (МЭК 60664-1)
Степень загрязнения
2 (ЕН 60664-1)
Максимальная рассеиваемая мощность для номинального состояния
тип. 871 МВт
Напряжение питания
5 В пост. тока (через цокольный модуль)
Текущий розыгрыш
макс. 120 мА (на U-шине 5 В пост. тока)
Напряжение питания
с использованием краевых разъемов карты
Напряжение питания
24 В постоянного тока (с использованием краевых разъемов карты)
Диапазон напряжения питания
19,2 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
Текущий розыгрыш
макс. 30 мА ((Питание от U P с напряжением 30 В постоянного тока, все выходы установлены, без питания исполнительных механизмов))
Потребляемый ток
мин. 21 мА ((Питание от U P с напряжением 19,2 В постоянного тока, все выходы установлены, без питания исполнительных механизмов))
Потребляемая мощность
макс. 900 мВт
Имя соединения
ввод/вывод
Примечание о способе подключения
Нетte the specification in the section Conductor cross-sections, and stripping and insertion lengths.
Способ подключения
Соединение push-in
Примечание о способе подключения
Нетte the specification in the section Conductor cross-sections, and stripping and insertion lengths.
Сечение проводника, жесткое
0,25 мм2 ... 1,5 мм2
Сечение провода, гибкий
0,25 мм2 ... 1,5 мм2
Сечение проводника AWG
24 ... 16
Длина зачистки
8 мм
Температура окружающей среды (рабочая)
-25 °С ... 60 °С
Степень защиты
IP20
Степень защиты в месте установки
мин. IP54
Давление воздуха (рабочее)
70 кПа ... 108 кПа
Давление воздуха (хранение/транспортировка)
66 кПа ... 108 кПа
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 85 °С
Допустимая влажность (эксплуатация)
5 % ... 95 % (без конденсации)
Допустимая влажность (хранение/транспортировка)
5 % ... 95 % (без конденсации)
Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6.
5г
Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27.
30 г
Непрерывный удар в соответствии с EN 60068-2-27/IEC 60068-2-27.
10 г
Класс защиты
III (МЭК 61140, EN 61140, VDE 0140-1)
Воздушные зазоры и пути утечки
МЭК 60664-1
Тип крепления
Съемный монтаж (слот Smart Element)
Монтажное положение
любой
Номер позиции
1190017
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
DN
Ключ продукта
ДНК831
GTIN
4063151238285
Вес за штуку (включая упаковку)
48,43 г
Вес за штуку (без упаковки)
36 г
Номер таможенного тарифа
85389091
Страна происхождения
DE
ЭКЛАСС-13.0
27242604
ЭКЛАСС-15.0
27242604
ЭКЛАСС-15.0 АКТИВ
27250101
ЭТИМ 10.0
EC001599
СПСК 21.0
32151600
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
