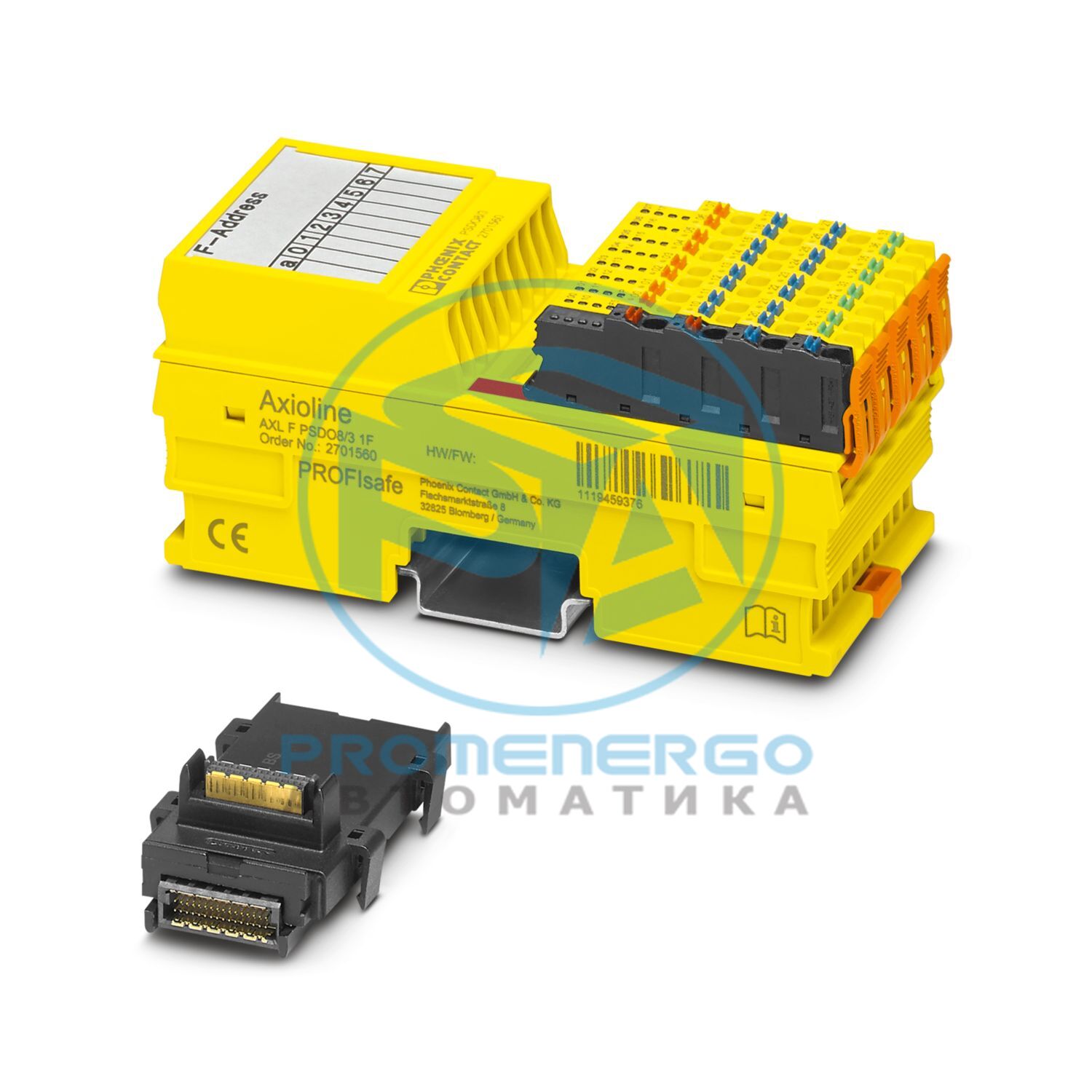

Axioline F, Модуль цифровых выходов, Функциональная безопасность, PROFIsafe, только для подключения к контроллеру Phoenix Contact или Siemens, Цифровые выходы: 4 (при 2-канальном назначении), 8 (при 1-канальном назначении), 2 А, технология подключения: 2-, 3-проводная, степень защиты: IP20
Технические характеристики
Габаритный чертеж
Ширина
53,6 мм
Высота
126,1 мм
Глубина
54 мм
Примечание по размерам
Размеры корпуса
Примечание по применению
Только для промышленного использования
Цвет (корпус)
желтый (RAL 1018)
Способ подключения
Базовый модуль шины
Входная адресная область
5 байт
Область выходного адреса
5 байт
Обязательные данные параметров
22 Байта ((I- и F-параметры))
Необходимые данные конфигурации
10 байт
Имя выхода
Цифровые выходы
Способ подключения
Технология прямого подключения
Технология подключения
2-, 3-проводные
Количество выходов
4 (для 2-канального назначения)
Защитная схема
Защита от перегрузки, схема свободного хода для индуктивных нагрузок, схема разряда для ускоренного разряда емкостных нагрузок
Выходное напряжение
24 В постоянного тока
Выходной ток
макс. 2 А (на канал)
Максимальный выходной ток на канал
2 А
Максимальный выходной ток на модуль/клеммный блок
8 А
Допустимая длина кабеля
макс. 1000 м (всего прямая и обратная линии)
Поведение при перегрузке
Затронутый выход отключается, и генерируется диагностическое сообщение.
Тип продукта
Компонент ввода-вывода
Семейство продуктов
Аксиолин F
Приложение
Функциональная безопасность
Тип
модульный
Максимальная рассеиваемая мощность для номинального состояния
4 Вт
Среда передачи
Медь
Защитная схема
Защита от изменения полярности, схема защиты ЭМС, обнаружение пониженного напряжения.
Напряжение питания
5 В пост. тока (через цокольный модуль)
Текущий розыгрыш
макс. 280 мА
Напряжение питания
24 В постоянного тока
Диапазон напряжения питания
19,2 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
Текущий розыгрыш
тип. 25 мА (все выходы установлены; питание от U O напряжением 30 В постоянного тока; без питания исполнительных механизмов)
Потребляемый ток
25 мА
Имя соединения
Разъем Axioline F
Способ подключения
Соединение push-in
Сечение проводника, жесткое
0,2 мм2 ... 1,5 мм2
Сечение провода, гибкий
0,2 мм2 ... 1,5 мм2
Сечение проводника AWG
24 ... 16
Температура окружающей среды (рабочая)
-35 °C ... 60 °C (Монтажное положение: любое)
Степень защиты
IP20
Давление воздуха (рабочее)
70 кПа...108 кПа (до высоты 3000 м над уровнем моря)
Давление воздуха (хранение/транспортировка)
66 кПа...108 кПа (до высоты 3500 м над уровнем моря)
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 85 °С
Допустимая влажность (эксплуатация)
10 %...75 % (в среднем 85 % нечасто, без конденсации)
Допустимая влажность (хранение/транспортировка)
10 % ... 75 % (без конденсации)
Класс защиты
III (МЭК 61140, EN 61140, VDE 0140-1)
Тип крепления
Монтаж на DIN-рейку
Номер позиции
2701560
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
DN
Ключ продукта
ДНК531
GTIN
4046356769938
Вес за штуку (включая упаковку)
256 г
Вес за штуку (без упаковки)
222 г
Номер таможенного тарифа
85389091
Страна происхождения
DE
ЭКЛАСС-13.0
27242604
ЭКЛАСС-15.0
27242604
ЭКЛАСС-15.0 АКТИВ
27250101
ЭТИМ 10.0
EC001599
СПСК 21.0
32151600
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
