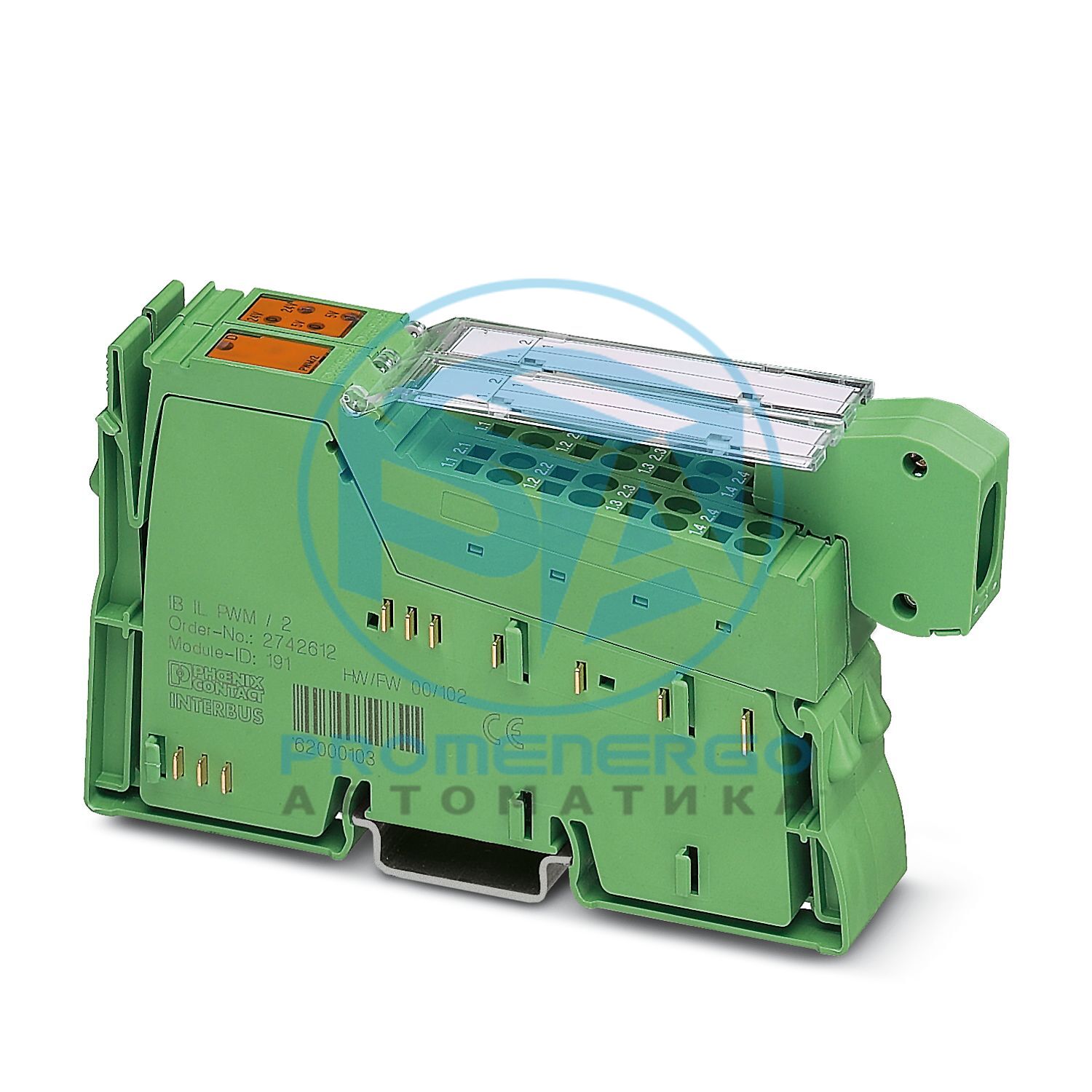

Функциональная клемма Inline для широтно-частотной модуляции или активации импульсных элементов управления двигателем с интерфейсом импульс/направление, два выхода на 5 В или 24 В.
Технические характеристики
Габаритный чертеж
Ширина
24,4 мм
Высота
136,8 мм
Глубина
71,5 мм
Примечание по применению
Только для промышленного использования
Цвет (корпус)
зеленый (RAL 6021)
Количество интерфейсов
2
Способ подключения
Перемычка встроенных данных
Скорость передачи
500 кбит/с
Код длины (шестнадцатеричный)
02
Идентификатор (десятичный)
191
Код длины (дес.)
02
Канал обработки данных
32 бит
Входная адресная область
4 байта
Область выходного адреса
4 байта
Канал параметров (PCP)
0 байт
Длина регистра (шина)
4 байта
Обязательные данные параметров
1 байт
Необходимые данные конфигурации
5 байт
Имя выхода
Цифровой выход: 24 В постоянного тока
Технология подключения
2-проводной (экранированный)
Количество выходов
2
Защитная схема
Защита от короткого замыкания, защита от перегрузки выходов; встроенный демпфирующий диод для каждого канала
Выходное напряжение
24 В
Максимальный выходной ток на модуль/клеммный блок
1 А
Номинальное выходное напряжение
24 В постоянного тока
Номинальная нагрузка, индуктивная
12 ВА (1,2 Гн, 24 Ом)
Номинальная нагрузка, лампа
12 Вт
Номинальная нагрузка, омическая
12 Вт
Максимальная рабочая частота при омической номинальной нагрузке
500 Гц
Устойчивость к обратному напряжению при коротких импульсах
Защита от обратного напряжения
Поведение при перегрузке
Автоматический перезапуск
Поведение при отключении напряжения
Выход следует за источником питания без задержки
Отключение по току
от 0,7 А
Имя выхода
Цифровой выход: 5 В постоянного тока
Технология подключения
2-проводной (экранированный)
Количество выходов
2
Защитная схема
Защита от короткого замыкания, защита от перегрузки выходов; встроенный демпфирующий диод для каждого канала
Номинальное выходное напряжение
5 В постоянного тока
Максимальная рабочая частота при омической номинальной нагрузке
Максимальная рассеиваемая мощность для номинального состояния
1,4 Вт
Напряжение питания
7,5 В постоянного тока (через перемычку напряжения)
Текущий розыгрыш
макс. 130 мА
Напряжение питания
24 В постоянного тока (через перемычку напряжения)
Текущий розыгрыш
макс. 1 А
Испытательное напряжение: питание 7,5 В (логика шины)/питание 24 В (ввод/вывод).
500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: питание 7,5 В (логика шины)/функциональное заземление
500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: питание 24 В (I/O) / функциональное заземление
500 В переменного тока, 50 Гц, 1 мин.
Имя соединения
Линейный разъем
Способ подключения
Пружинное соединение
Сечение проводника, жесткое
0,08 мм2 ... 1,5 мм2
Сечение провода, гибкий
0,08 мм2 ... 1,5 мм2
Сечение проводника AWG
28 ... 16
Длина зачистки
8 мм
Температура окружающей среды (рабочая)
-25 °С ... 55 °С
Степень защиты
IP20
Давление воздуха (рабочее)
70 кПа...106 кПа (до 3000 м над уровнем моря)
Давление воздуха (хранение/транспортировка)
70 кПа...106 кПа (до 3000 м над уровнем моря)
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 85 °С
Допустимая влажность (эксплуатация)
10 % ... 95 % (без конденсации)
Допустимая влажность (хранение/транспортировка)
10 % ... 95 % (без конденсации)
Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6.
5г
Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27.
25 г
Класс защиты
III (МЭК 61140, EN 61140, VDE 0140-1)
Тип крепления
Монтаж на DIN-рейку
Номер позиции
2861632
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
DN
Ключ продукта
ДРИ164
GTIN
4017918948313
Вес за штуку (включая упаковку)
164 г
Вес за штуку (без упаковки)
163 г
Номер таможенного тарифа
85389091
Страна происхождения
DE
ЭКЛАСС-13.0
27242605
ЭКЛАСС-15.0
27242605
ЭТИМ 10.0
EC001601
СПСК 21.0
32151600
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
