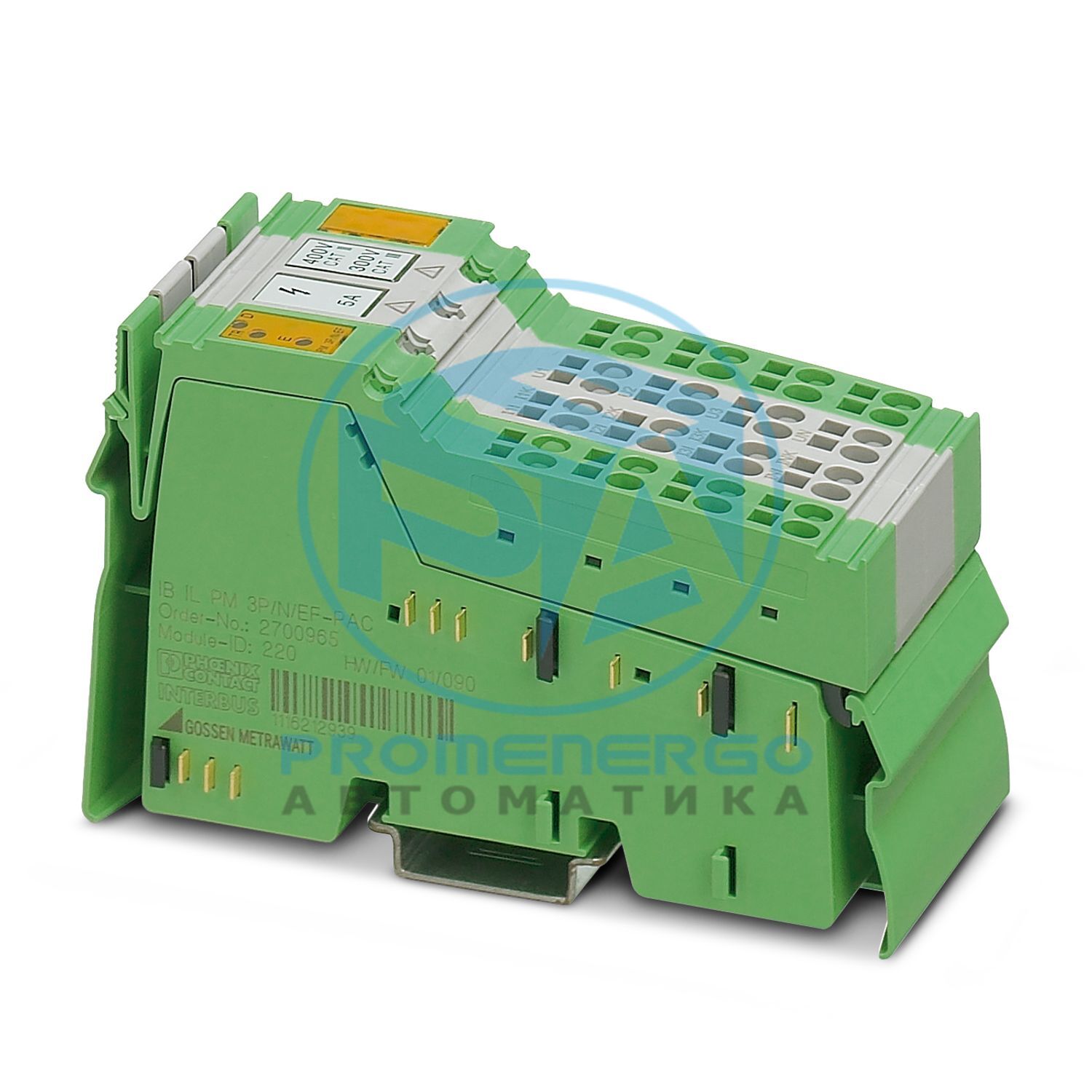

Клемма измерения мощности Inline для прямого измерения переменного тока до 5 А, включая ток нейтрального проводника и напряжение фазного проводника до 400 В переменного тока (фаза/нейтраль) или 690 В переменного тока (фаза/фаза) в комплекте с принадлежностями (разъемами и полями для маркировки)
Технические характеристики
Габаритный чертеж
Ширина
48,8 мм
Высота
119,8 мм
Глубина
71,5 мм
Примечание по размерам
Размеры корпуса
Примечание по применению
Только для промышленного использования
Цвет (корпус)
зеленый (RAL 6021)
Количество интерфейсов
2
Способ подключения
Перемычка встроенных данных
Скорость передачи
500 кбит/с
Код длины (шестнадцатеричный)
0С
Идентификатор (десятичный)
220
Код длины (дес.)
12
Канал обработки данных
192 бит
Входная адресная область
24 байта
Область выходного адреса
24 байта
Канал параметров (PCP)
4 байта
Длина регистра (шина)
28 байт
Обязательные данные параметров
29 байт
Необходимые данные конфигурации
5 байт
Категория измерения
CAT III 300 В / CAT II 400 В в соответствии с DIN EN 61010-1 и DIN EN 61010-2-030.
Имя входа
Вход для измерения тока
Описание входа
Обнаружение токов I1...I3 и IN, возможность прямого подключения до 6 А переменного тока.
Количество входов
4
Номинальный ток I Н
5 А переменного тока
Диапазон номинального тока
0 А переменного тока ... 5 А переменного тока
Диапазон измерения
0 А переменного тока ... 6 А переменного тока
Нагрузка
тип. 10 мОм
Перегрузка
1,4 раза непрерывно; 150 А в течение 10 мс
Толерантность, относительная
0,25 % (от номинальной стоимости)
Скорость сканирования
3200 выборок/с
Длина кабеля
The maximum cable length is limited by the conductor cross-section and current transformer. Conductor cross-section: max. 1.5 mm2. Maintain this maximum value even if the current transformer supports larger conductor cross-sections for the secondary circuit. In the case of a 1.5 mm2 cross-section, longer cable lengths are possible than for smaller cross-sections. The actual cable length depends on the error that is tolerated. Therefore select a practical cable length. See "Selection of the optimum current transformer, example 2" and "Кабель lengths of the current transformer" in the UM EN IB IL PM 3P/N/EF-PAC user manual.
Имя входа
Вход для измерения напряжения
Описание входа
Обнаружение фазных напряжений U1...U3, для линейных напряжений до 690 В переменного тока (фаза/фаза), поддерживается прямое подключение
Количество входов
3
Диапазон измерения
0 В переменного тока ... 440 В переменного тока (проводник-нейтраль, а не между фазами)
Номинальный диапазон напряжения
0 В переменного тока ... 400 В переменного тока (проводник-нейтраль, а не между фазами)
Напряжение (НЗ)
макс. 45 В
Частота сети
20 Гц ... 100 Гц
Перегрузка
В 1,2 раза больше номинальной стоимости
Толерантность, относительная
0,25 % (от номинальной стоимости)
Номинальный диапазон напряжения
0 В переменного тока ... 400 В переменного тока (проводник-нейтраль, а не между фазами)
Толерантность, относительная
3200 выборок/с
Тип продукта
Компонент ввода-вывода
Семейство продуктов
В соответствии
Тип
модульный
Режим работы
Режим данных процесса с 12 словами, PCP с 2 словами
Диагностические сообщения
Два линейных проводника перепутали сообщение об ошибке ввода-вывода
Категория перенапряжения
III (до 300 В), II (до 400 В)
Степень загрязнения
2 (МЭК 60664-1, EN 60664-1)
Максимальная рассеиваемая мощность для номинального состояния
2,7 Вт
Напряжение питания
7,5 В постоянного тока (через перемычку напряжения)
Текущий розыгрыш
тип. 130 мА
Имя соединения
Линейный разъем
Способ подключения
Пружинное соединение
Сечение проводника, жесткое
0,2 мм2 ... 1,5 мм2
Сечение провода, гибкий
0,2 мм2 ... 1,5 мм2
Сечение проводника AWG
24 ... 16
Длина зачистки
8 мм
Температура окружающей среды (рабочая)
-25 °С ... 55 °С
Степень защиты
IP20
Давление воздуха (рабочее)
80 кПа...106 кПа (до 2000 м над уровнем моря)
Давление воздуха (хранение/транспортировка)
80 кПа...106 кПа (до 2000 м над уровнем моря)
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 85 °С
Допустимая влажность (эксплуатация)
10 % ... 95 % (без конденсации)
Допустимая влажность (хранение/транспортировка)
10 % ... 95 % (без конденсации)
Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6.
2г
Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27.
