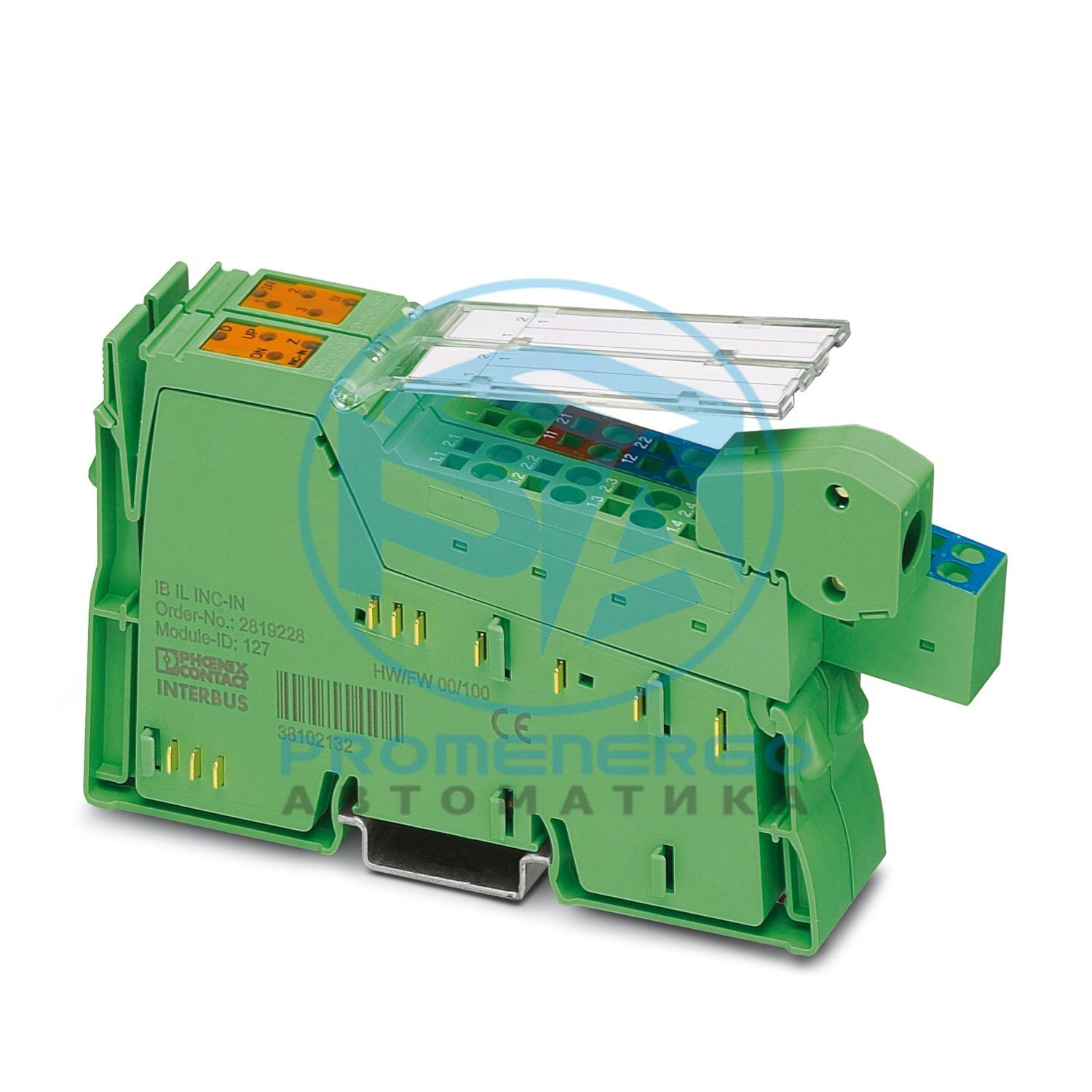

Inline, Функциональный модуль, Обнаружение положения, Инкрементальный энкодер; Вход инкрементального энкодера: 1, симметричные энкодеры согласно EIA-422 и асимметричные энкодеры; Цифровые входы: 3, 24 В постоянного тока; Цифровые выходы: 1 (0,5 А); скорость передачи в местной шине: 2 Мбит/с; степень защиты: IP20; Комплект поставки: включая разъемы Inline и поля для маркировки.
Технические характеристики
Габаритный чертеж
Ширина
24,4 мм
Высота
140,5 мм
Глубина
71,5 мм
Примечание по применению
Только для промышленного использования
Цвет (корпус)
зеленый (RAL 6021)
Количество интерфейсов
2
Способ подключения
Перемычка встроенных данных
Скорость передачи
2 Мбит/с
Физика трансмиссии
Медь
Код длины (шестнадцатеричный)
02
Идентификатор (десятичный)
127
Код длины (дес.)
02
Канал обработки данных
32 бит
Входная адресная область
4 байта
Область выходного адреса
4 байта
Канал параметров (PCP)
0 байт
Длина регистра (шина)
4 байта
Обязательные данные параметров
1 байт
Необходимые данные конфигурации
5 байт
Имя входа
Цифровые входы
Описание входа
EN 61131-2 тип 1
Количество входов
3
Способ подключения
Пружинное соединение
Технология подключения
3-проводной
Диапазон входного напряжения, сигнал «0»
-3 В постоянного тока ... 5 В постоянного тока
Диапазон входного напряжения Сигнал «1»
15 В постоянного тока ... 30 В постоянного тока
Номинальное входное напряжение U IN
24 В постоянного тока
Номинальный входной ток при U IN
тип. 2,7 мА
Количество входов
1 (симметричный или асимметричный)
Имя входа
Вход инкрементального энкодера
Сигналы энкодера
симметричные энкодеры согласно EIA-422 и асимметричные энкодеры
Длина кабеля
макс. 30 м (экранированный кабель для обеспечения соответствия директиве по ЭМС)
Имя выхода
Цифровые выходы
Способ подключения
Пружинное соединение
Технология подключения
2-проводной
Количество выходов
1 (NPN, двойное назначение входа E3)
Тип продукта
Компонент ввода-вывода
Семейство продуктов
В соответствии
Тип
модульный
Объем поставки
включая разъемы Inline и поля для маркировки
Режим работы
Режим обработки данных с двумя словами
Категория перенапряжения
II (МЭК 60664-1, EN 60664-1)
Степень загрязнения
2 (МЭК 60664-1, EN 60664-1)
Максимальная рассеиваемая мощность для номинального состояния
1,4 Вт
Число
1
Номинальное выходное напряжение
5 В постоянного тока
Диапазон напряжения
4,75 В постоянного тока ... 5,25 В постоянного тока
Текущая пропускная способность
макс. 250 мА
Защитная схема
Защита от короткого замыкания; Электрические и тепловые
Число
1
Номинальное выходное напряжение
24 В постоянного тока
Диапазон напряжения
19,2 В постоянного тока ... 30 В постоянного тока
Текущая пропускная способность
макс. 250 мА
Защитная схема
Защита от короткого замыкания; Электронные и тепловые
-10 В постоянного тока ... 13,2 В постоянного тока
Входная частота
макс. 300 кГц
Число
макс. 1 (А, Б, (З))
Обозначение
Асимметричный инкрементальный энкодер
Напряжение питания энкодера
5 В постоянного тока
Уровень напряжения сигнала
Низкое <= 2,5 В, высокое >= 3,5 В (до 27 В, максимум)
Входная частота
макс. 300 кГц
Напряжение питания
7,5 В (через перемычку напряжения)
Текущий розыгрыш
макс. 80 мА
Напряжение питания
24 В постоянного тока (через перемычку напряжения)
Диапазон напряжения питания
19,2 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
Текущий розыгрыш
макс. 1 А
Испытательное напряжение: питание 7,5 В (логика шины)/питание 24 В (ввод/вывод).
500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: питание 24 В (I/O) / функциональное заземление
500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: питание 7,5 В (логика шины)/функциональное заземление
500 В переменного тока, 50 Гц, 500 мин.
Имя соединения
Линейный разъем
Способ подключения
Пружинное соединение
Сечение проводника, жесткое
0,08 мм2 ... 1,5 мм2
Сечение провода, гибкий
0,08 мм2 ... 1,5 мм2
Сечение проводника AWG
28 ... 16
Длина зачистки
8 мм
Температура окружающей среды (рабочая)
-25 °С ... 55 °С
Степень защиты
IP20
Давление воздуха (рабочее)
70 кПа...106 кПа (до 3000 м над уровнем моря)
Давление воздуха (хранение/транспортировка)
70 кПа...106 кПа (до 3000 м над уровнем моря)
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 85 °С
Допустимая влажность (эксплуатация)
10 % ... 95 % (без конденсации)
Допустимая влажность (хранение/транспортировка)
10 % ... 95 % (без конденсации)
Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6.
5г
Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27.
25 г
Класс защиты
III (МЭК 61140, EN 61140, VDE 0140-1)
Тип крепления
Монтаж на DIN-рейку
Номер позиции
2819765
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
DN
Ключ продукта
ДРИ161
GTIN
4046356082273
Вес за штуку (включая упаковку)
177 133 г
Вес за штуку (без упаковки)
143 г
Номер таможенного тарифа
85389091
Страна происхождения
DE
ЭКЛАСС-13.0
27242605
ЭКЛАСС-15.0
27242605
ЭТИМ 10.0
EC001601
СПСК 21.0
32151600
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
