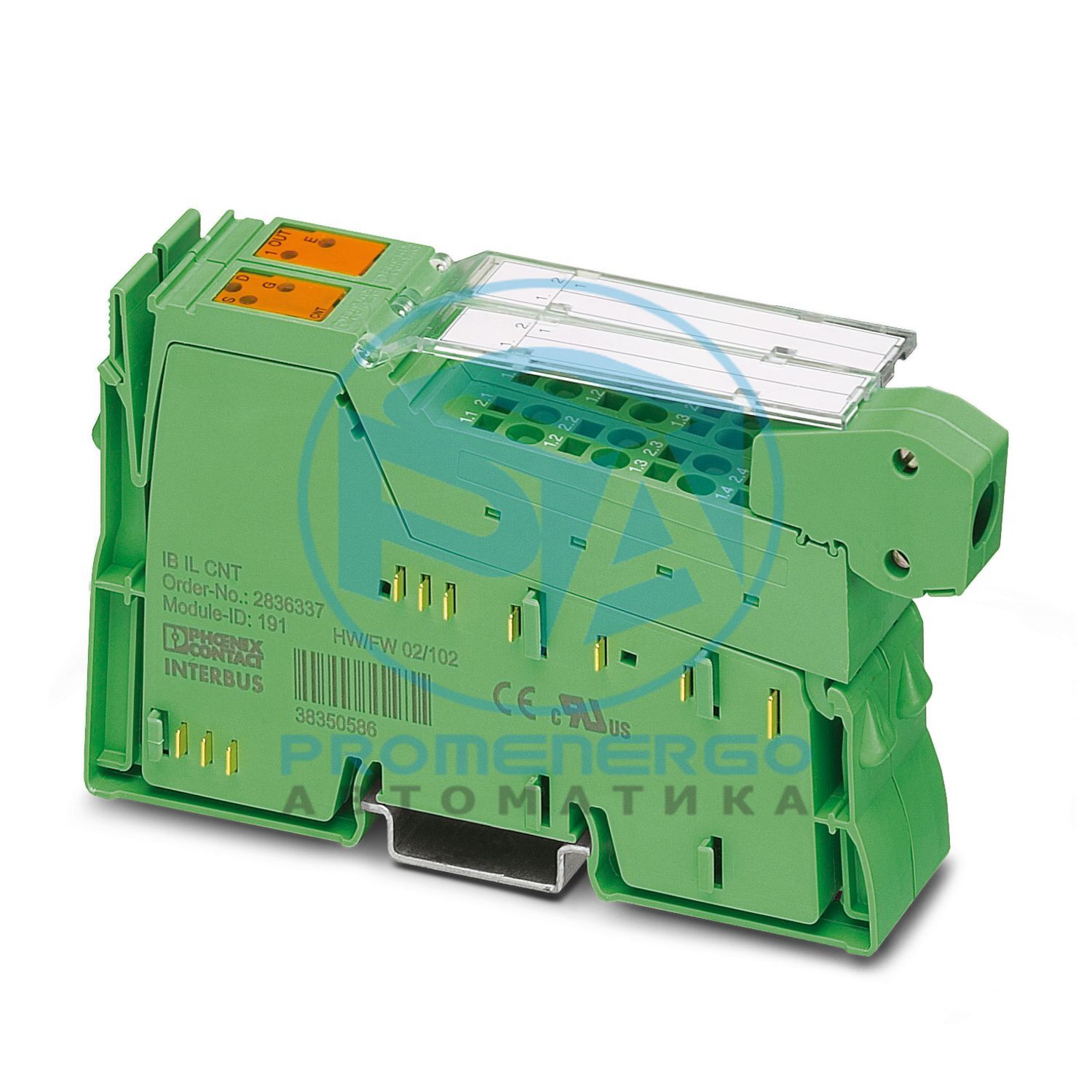

Клемма счетчика Inline, в комплекте с аксессуарами (разъем и поля для маркировки), 1 вход счетчика, 1 вход управления, 1 выход, 24 В пост. тока, 500 мА, 3-проводная технология подключения
Технические характеристики
Габаритный чертеж
Ширина
24,4 мм
Высота
135 мм
Глубина
71,5 мм
Примечание по применению
Только для промышленного использования
Цвет (корпус)
зеленый (RAL 6021)
Количество интерфейсов
2
Способ подключения
Перемычка встроенных данных
Скорость передачи
500 кбит/с
Физика трансмиссии
Медь
Код длины (шестнадцатеричный)
02
Идентификатор (десятичный)
191
Код длины (дес.)
02
Канал обработки данных
32 бит
Входная адресная область
4 байта
Область выходного адреса
4 байта
Канал параметров (PCP)
0 байт
Длина регистра (шина)
4 байта
Обязательные данные параметров
1 байт
Необходимые данные конфигурации
5 байт
Имя входа
Вход счетчика для сигналов 24 В
Способ подключения
Пружинное соединение
Технология подключения
2-, 3-проводные
Количество входов
1 (можно использовать только один вход счетчика, либо для сигналов 24 В, либо для сигналов 5 В)
Режим работы
Подсчет событий, измерение частоты/времени
Входное напряжение
24 V DC (Нетminal voltage)
Диапазон входного напряжения, сигнал «0»
0 В постоянного тока ... 5 В постоянного тока
Диапазон входного напряжения Сигнал «1»
15 В постоянного тока ... 30 В постоянного тока
Входная частота
макс. 100 кГц
Входной ток
тип. 5 мА
Входное сопротивление
ок. 5,7 кОм
Имя входа
Вход счетчика для сигналов 5 В
Способ подключения
Пружинное соединение
Технология подключения
2-проводной (экранированный), внешнее питание 5 В
Количество входов
1 (можно использовать только один вход счетчика, либо для сигналов 24 В, либо для сигналов 5 В)
Режим работы
Подсчет событий, измерение частоты/времени
Входное напряжение
5 V DC (Нетminal voltage)
Диапазон входного напряжения, сигнал «0»
0 В ... 1,5 В
Диапазон входного напряжения Сигнал «1»
3,5 В...8 В
Входная частота
макс. 100 кГц
Входной ток
тип. 5 мА
Входное сопротивление
ок. 1,7 кОм
Имя выхода
Коммутационный выход
Способ подключения
Пружинное соединение
Технология подключения
2-проводной
Количество выходов
1
Защитная схема
Short-circuit protection; Да, short-circuit-proof (automatically switched on again)
Выходное напряжение
24 V DC (Нетminal voltage)
Выходной ток
max. 0.5 A (Нетminal current)
Номинальная нагрузка, индуктивная
макс. 12 ВА (1,2 Гн, 48 Ом)
Номинальная нагрузка, лампа
макс. 12 Вт
Номинальная нагрузка, омическая
макс. 12 Вт (48 Ом)
Устойчивость к обратному напряжению при коротких импульсах
Защита от обратного напряжения
Поведение в случае омической перегрузки
Автоматический перезапуск после устранения перегрузки
Поведение при индуктивной перегрузке
Вывод может быть уничтожен
Поведение в случае перегрузки лампы
Автоматический перезапуск после устранения перегрузки
Отключение по току
мин. 0,7 А
Тип продукта
Компонент ввода-вывода
Семейство продуктов
В соответствии
Тип
модульный
Объем поставки
включая разъемы Inline и поля для маркировки
Режим работы
Операция с данными процесса с помощью 2 слов
Диагностические сообщения
Короткое замыкание питания датчика
Категория перенапряжения
II (МЭК 60664-1, EN 60664-1)
Степень загрязнения
2 (МЭК 60664-1, EN 60664-1)
Максимальная рассеиваемая мощность для номинального состояния
1,2 Вт
Напряжение питания
7,5 В постоянного тока (через перемычку напряжения)
Текущий розыгрыш
макс. 50 мА
Напряжение питания
24 В постоянного тока (через перемычку напряжения)
Текущий розыгрыш
макс. 1 А
Обозначение
Питание датчиков
Напряжение питания
24 В постоянного тока (генерируется от питания сегмента U S )
Испытательное напряжение: питание 7,5 В (логика шины)/питание 24 В (ввод/вывод).
500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: питание 7,5 В (логика шины)/функциональное заземление
500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: питание 24 В (I/O) / функциональное заземление
500 В переменного тока, 50 Гц, 1 мин.
Имя соединения
Линейный разъем
Способ подключения
Пружинное соединение
Сечение проводника, жесткое
0,08 мм2 ... 1,5 мм2
Сечение провода, гибкий
0,08 мм2 ... 1,5 мм2
Сечение проводника AWG
28 ... 16
Длина зачистки
8 мм
Температура окружающей среды (рабочая)
-25 °С ... 55 °С
Степень защиты
IP20
Давление воздуха (рабочее)
70 кПа...106 кПа (до 3000 м над уровнем моря)
Давление воздуха (хранение/транспортировка)
70 кПа...106 кПа (до 3000 м над уровнем моря)
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 85 °С
Допустимая влажность (эксплуатация)
10 % ... 95 % (без конденсации)
Допустимая влажность (хранение/транспортировка)
10 % ... 95 % (без конденсации)
Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6.
5г
Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27.
25 г
Класс защиты
III (МЭК 61140, EN 61140, VDE 0140-1)
Тип крепления
Монтаж на DIN-рейку
Номер позиции
2861852
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
DN
Ключ продукта
ДРИ163
GTIN
4017918894559
Вес за штуку (включая упаковку)
160,6 г
Вес за штуку (без упаковки)
130 г
Номер таможенного тарифа
85389091
Страна происхождения
DE
ЭКЛАСС-13.0
27242605
ЭКЛАСС-15.0
27242605
ЭТИМ 10.0
EC001601
СПСК 21.0
32151600
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
