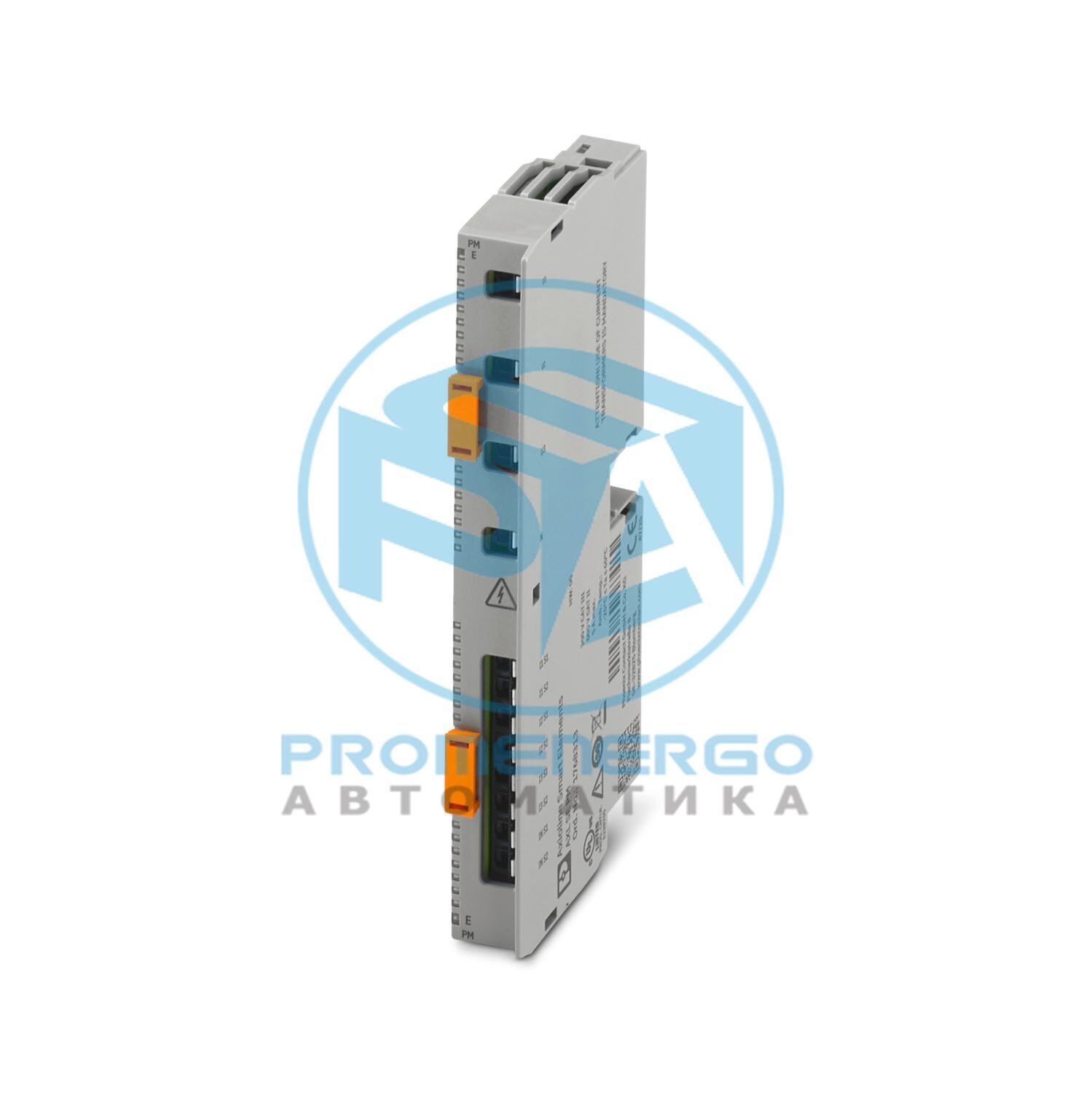

Axioline Smart Elements, функциональный модуль, измерение мощности; Входное напряжение: до 480 В переменного тока (фаза/нейтраль) или 830 В переменного тока (фаза/фаза), Токовый вход: до 5 А переменного тока; степень защиты: IP20
Технические характеристики
Габаритный чертеж
Ширина
14,9 мм
Высота
124,6 мм
Глубина
62,5 мм
Цвет (корпус)
серый (RAL 7042)
Количество интерфейсов
2
Способ подключения
Краевой разъем карты
Скорость передачи
См. систему, в которой вы используете Smart Element.
Время начала до готовности к работе
< 500 мс
Входная адресная область
64 байта
Область выходного адреса
0 байт
Категория измерения
EN 61010-2-030: CAT III 300 В / CAT II 600 В UL 61010-2-030: CAT III 277 В / CAT II 480 В
Имя входа
Вход для измерения тока
Описание входа
Регистрация токов I1...I3 и IN, подключение через внешние трансформаторы тока
Количество входов
4
Номинальный ток I Н
5 А переменного тока
Диапазон номинального тока
0 А переменного тока ... 5 А переменного тока
Процедура измерения
Сигма-Дельта
Диапазон измерения
0 А переменного тока ... 6 А переменного тока (превышение диапазона, начиная с 5 А)
Нагрузка
тип. 30 мОм
Перегрузка
1,4 раза непрерывно; 150 А в течение 10 мс
Толерантность, относительная
0,5 % (в номинальном диапазоне, при 4-проводном измерении)
Скорость сканирования
8 тыс. выборок/с
Обновление данных процесса
< 2 мс
Имя входа
Вход для измерения напряжения
Описание входа
Обнаружение фазных напряжений U1...U3, для линейных напряжений до 830 В переменного тока (фаза/фаза), поддерживается прямое подключение
Количество входов
4
Диапазон измерения (DIN EN IEC 61010-2-030)
0 В переменного тока ... 600 В переменного тока (фаза/нейтраль)
Диапазон измерения (UL 61010-2-030)
0 В переменного тока ... 480 В переменного тока (фаза/нейтраль)
Номинальный диапазон напряжения
5 В переменного тока ... 480 В переменного тока (фаза/нейтраль)
Напряжение (НЗ)
макс. 45 В
Частота сети
40 Гц ... 70 Гц
Входной фильтр
3,2 кГц
Перегрузка
В 1,2 раза больше номинальной стоимости
Толерантность, относительная
0,25 % (от номинальной стоимости)
Номинальный диапазон напряжения
5 В переменного тока ... 480 В переменного тока (фаза/нейтраль)
Толерантность, относительная
8 тыс. выборок/с
Обновление данных процесса
< 2 мс
Тип продукта
Компонент ввода-вывода
Семейство продуктов
Смарт-элементы Axioline
Тип
модульный
Монтажное положение
Посмотрите систему, в которой используется Smart Element.
Режим работы
Режим данных процесса с 32 словами
Особые свойства
Входное напряжение: до 480 В переменного тока (фаза/нейтраль) или 830 В переменного тока (фаза/фаза)
Степень загрязнения
2 (МЭК 60664-1, EN 60664-1)
Максимальная рассеиваемая мощность для номинального состояния
Испытательное напряжение: периферийный диапазон для переменного тока/функционального заземления
1800 В переменного тока, 50 Гц, 1 мин.
Имя соединения
ввод/вывод
Примечание о способе подключения
Пожалуйста, соблюдайте информацию о поперечном сечении проводов в руководстве пользователя «Axioline Smart Elements».
Способ подключения
Соединение push-in
Примечание о способе подключения
Пожалуйста, соблюдайте информацию о поперечном сечении проводов в руководстве пользователя «Axioline Smart Elements».
Сечение проводника, жесткое
0,25 мм2 ... 1,5 мм2
Сечение провода, гибкий
0,25 мм2 ... 1,5 мм2
Сечение проводника AWG
24 ... 16
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,25 мм2 ... 0,75 мм2
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,25 мм2 ... 1,5 мм2
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,25 мм2 ... 0,75 мм2
Температура окружающей среды (рабочая)
-25 °С ... 60 °С
Степень защиты
IP20
Давление воздуха (рабочее)
70 кПа...106 кПа (до 3000 м над уровнем моря)
Давление воздуха (хранение/транспортировка)
70 кПа...106 кПа (до 3000 м над уровнем моря)
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 85 °С
Допустимая влажность (эксплуатация)
5 % ... 95 % (без конденсации)
Допустимая влажность (хранение/транспортировка)
5 % ... 95 % (без конденсации)
Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6.
5г
Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27.
30 г
Непрерывный удар в соответствии с EN 60068-2-27/IEC 60068-2-27.
10 г
Класс защиты
II
Тип крепления
Съемный монтаж (слот Smart Element)
Монтажное положение
Посмотрите систему, в которой используется Smart Element.
Номер позиции
1768313
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
DN
Ключ продукта
ДРИБ6
GTIN
4067923379534
Вес за штуку (включая упаковку)
75,7 г
Вес за штуку (без упаковки)
69 г
Номер таможенного тарифа
85371091
Страна происхождения
DE
ЭКЛАСС-15.0
27242605
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
