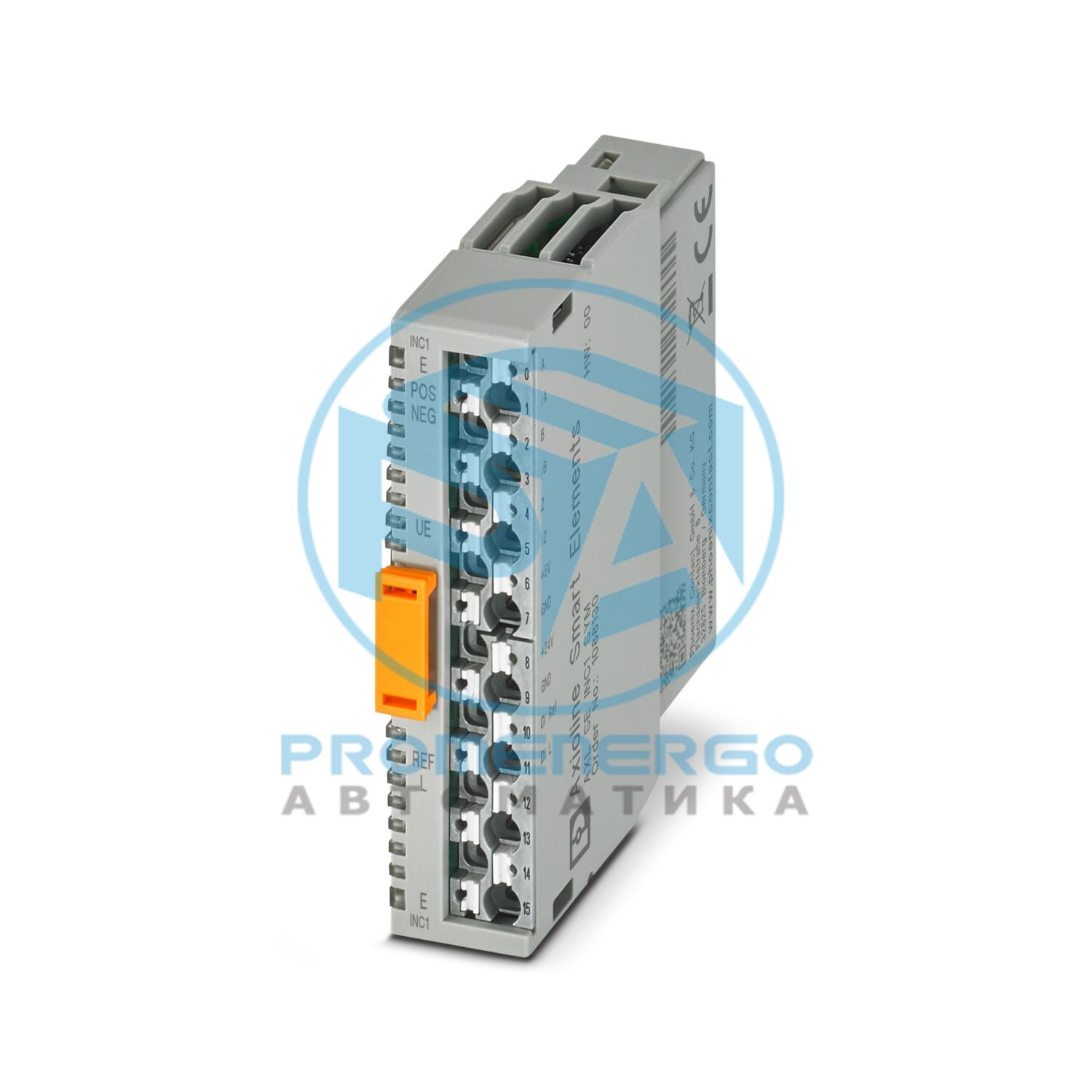

Axioline Smart Elements, функциональный модуль, определение положения, инкрементальный энкодер; Вход инкрементного энкодера: 1, симметричные энкодеры в соответствии с EIA-422; Цифровые входы: 2, 24 В постоянного тока; степень защиты: IP20
Технические характеристики
Габаритный чертеж
Ширина
14,9 мм
Высота
62,2 мм
Глубина
62 мм
Примечание по применению
Только для промышленного использования
Цвет (корпус)
серый (RAL 7042)
Количество интерфейсов
1
Способ подключения
Краевой разъем карты
Скорость передачи
См. систему, в которой вы используете Smart Element.
Время начала до готовности к работе
< 500 мс
Канал обработки данных
80 бит
Входная адресная область
10 байт
Область выходного адреса
10 байт
Обязательные данные параметров
19 байт
Необходимые данные конфигурации
7 байт
Имя входа
Цифровые входы
Описание входа
EN 61131-2, тип 3
Количество входов
2 (DI Ref, DI L)
Способ подключения
Соединение push-in
Технология подключения
1-проводник
Диапазон входного напряжения, сигнал «0»
-3 В постоянного тока ... 5 В постоянного тока
Диапазон входного напряжения Сигнал «1»
11 В постоянного тока ... 30 В постоянного тока
Номинальное входное напряжение U IN
24 В постоянного тока
Номинальный входной ток при U IN
3 мА
Входная частота
макс. 200 Гц (при фиксированном входе DI L)
Обновление данных процесса
тип. 400 мкс
Защитная схема
Переходная защита; Супрессорный диод
Количество входов
1 (А, /А, Б, /Б, Z, /Z)
Имя входа
Вход инкрементального энкодера
Сигналы энкодера
симметричные энкодеры в соответствии с EIA-422
Длина кабеля
макс. 30 м (экранированный кабель)
Тип продукта
Компонент ввода-вывода
Семейство продуктов
Смарт-элементы Axioline
Тип
модульный
Монтажное положение
Посмотрите систему, в которой используется Smart Element.
Категория перенапряжения
II (МЭК 60664-1, EN 60664-1)
Степень загрязнения
2 (МЭК 60664-1, EN 60664-1)
Максимальная рассеиваемая мощность для номинального состояния
1,8 Вт
Число
1 (+5 В)
Номинальное выходное напряжение
5 В постоянного тока
Диапазон напряжения
5 В постоянного тока ... 5,5 В постоянного тока
Текущая пропускная способность
макс. 250 мА
Защитная схема
Защита от короткого замыкания; Электрические и тепловые
Число
1 (+24 В)
Номинальное выходное напряжение
24 В постоянного тока
Диапазон напряжения
19,2 В постоянного тока ... 30 В постоянного тока
Текущая пропускная способность
макс. 500 мА
Защитная схема
Защита от короткого замыкания; Электрический (от ок. 600 мА)
Число
1 (А, /А, Б, /Б, Z, /Z)
Обозначение
Симметричные инкрементальные энкодеры
Уровень напряжения сигнала
Дифференциальный сигнал (сигнал - инвертированный сигнал), согласно EIA-422
Синфазный сигнал диапазона напряжения - земля
-20 В постоянного тока ... 20 В постоянного тока
Входная частота
макс. 1 МГц
Напряжение питания
с использованием краевых разъемов карты
Напряжение питания
24 В постоянного тока (с использованием краевых разъемов карты)
Диапазон напряжения питания
19,2 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
Испытательное напряжение: питание 24 В (I/O) / функциональное заземление
500 В переменного тока, 50 Гц, 1 мин.
Имя соединения
ввод/вывод
Примечание о способе подключения
Пожалуйста, соблюдайте информацию о поперечном сечении проводов в руководстве пользователя «Axioline Smart Elements».
Способ подключения
Соединение push-in
Примечание о способе подключения
Пожалуйста, соблюдайте информацию о поперечном сечении проводов в руководстве пользователя «Axioline Smart Elements».
Сечение проводника, жесткое
0,25 мм2 ... 1,5 мм2
Сечение провода, гибкий
0,25 мм2 ... 1,5 мм2
Сечение проводника AWG
24 ... 16
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,25 мм2 ... 1,5 мм2
Сечение провода, гибкий, с наконечником, без пластиковой втулки
0,25 мм2 ... 1,5 мм2
Сечение провода, гибкий, с наконечником, с пластиковой втулкой
0,25 мм2 ... 1,5 мм2
Длина зачистки
8 мм
Температура окружающей среды (рабочая)
-25 °С ... 60 °С
Степень защиты
IP20
Давление воздуха (рабочее)
70 кПа...106 кПа (до 3000 м над уровнем моря)
Давление воздуха (хранение/транспортировка)
70 кПа...106 кПа (до 3000 м над уровнем моря)
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 85 °С
Допустимая влажность (эксплуатация)
5 % ... 95 % (без конденсации)
Допустимая влажность (хранение/транспортировка)
5 % ... 95 % (без конденсации)
Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6.
5г
Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27.
30 г
Непрерывный удар в соответствии с EN 60068-2-27/IEC 60068-2-27.
10 г
Класс защиты
III (МЭК 61140, EN 61140, VDE 0140-1)
Тип крепления
Съемный монтаж (слот Smart Element)
Монтажное положение
Посмотрите систему, в которой используется Smart Element.
Номер позиции
1088130
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
DN
Ключ продукта
ДРИБ61
GTIN
4055626886183
Вес за штуку (включая упаковку)
37,7 г
Вес за штуку (без упаковки)
35 г
Номер таможенного тарифа
85389091
Страна происхождения
DE
ЭКЛАСС-13.0
27242605
ЭКЛАСС-15.0
27242605
ЭТИМ 10.0
EC001601
СПСК 21.0
32151600
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
