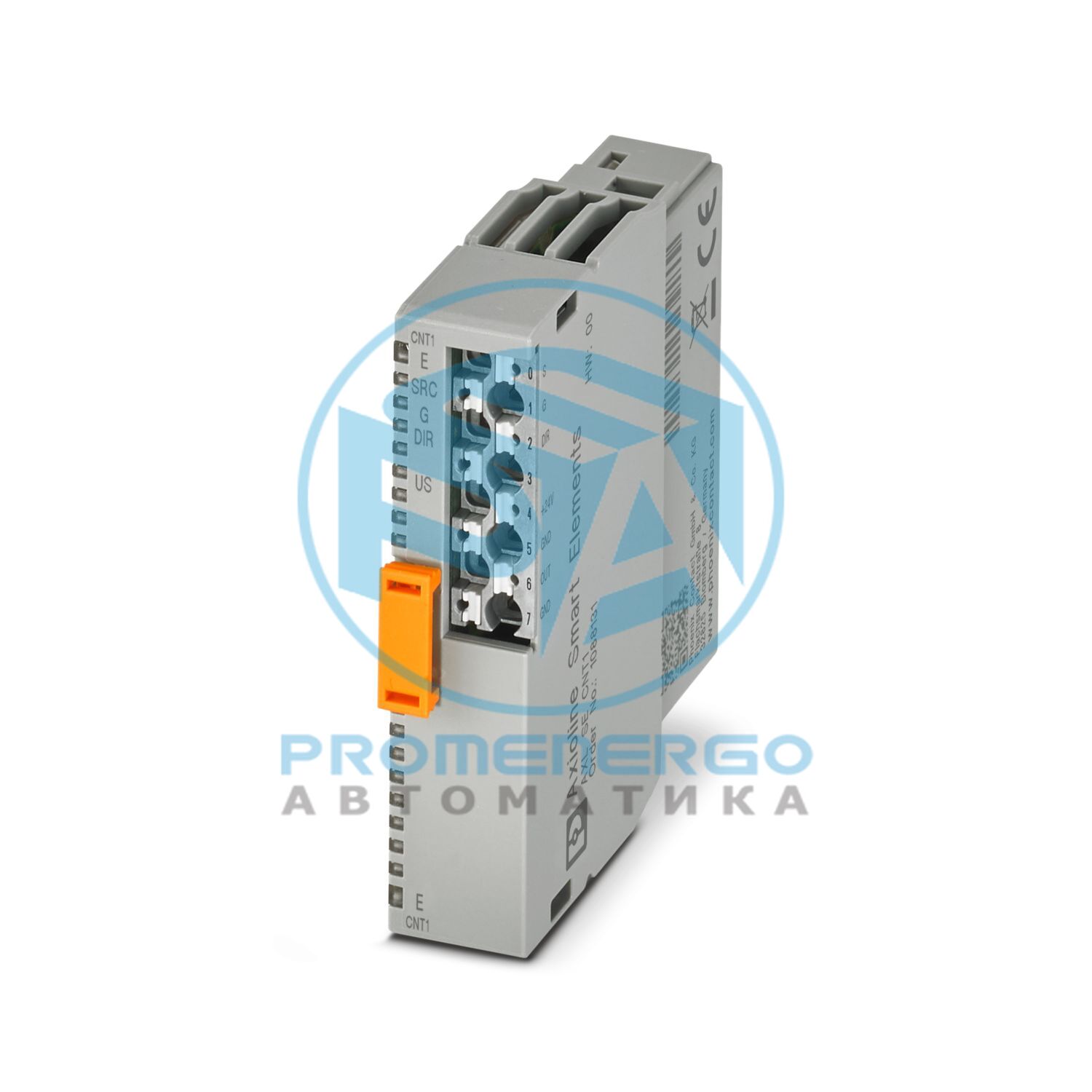

AXL SE CNT1 - Функциональный модуль

Axioline Smart Elements, функциональный модуль, вход счетчика; Вход счетчика: 1; Вход управления: 1; Вход направления счета: 1; Цифровой выход: 1, 24 В постоянного тока (100 мА); степень защиты: IP20

Технические характеристики

Габаритный чертеж

Ширина14,9 мм
Высота62,2 мм
Глубина62 мм
Примечание по применениюТолько для промышленного использования
Цвет (корпус)серый (RAL 7042)
Количество интерфейсов1
Способ подключенияКраевой разъем карты
Скорость передачиСм. систему, в которой вы используете Smart Element.
Время начала до готовности к работе< 500 мс
Канал обработки данных48 бит
Входная адресная область6 байт
Область выходного адреса6 байт
Обязательные данные параметров20 байт
Необходимые данные конфигурации7 байт
Имя входаВход счетчика
Описание входаEN 61131-2 тип 1
Способ подключенияСоединение push-in
Количество входов1 (Источник)
Входное напряжение24 В постоянного тока
Диапазон входного напряжения, сигнал «0»-3 В постоянного тока ... 5 В постоянного тока
Диапазон входного напряжения Сигнал «1»15 В постоянного тока ... 30 В постоянного тока
Входная частотамакс. 150 кГц
Входной токтип. 2,3 мА
Разрешение32 бита
Имя выходаЦифровой выход
Описание выходаДвухтактный выход (переключается на GND на уровне 0)
Способ подключенияСоединение push-in
Количество выходов1 (ВЫХОД)
Защитная схемаЗащита от короткого замыкания и перегрузки; электронный
Выходное напряжение24 В постоянного тока
Тип продуктаКомпонент ввода-вывода
Семейство продуктовСмарт-элементы Axioline
Типмодульный
Монтажное положениеПосмотрите систему, в которой используется Smart Element.
Категория перенапряженияII (МЭК 60664-1, EN 60664-1)
Степень загрязнения2 (МЭК 60664-1, EN 60664-1)
Максимальная рассеиваемая мощность для номинального состояния1,75 Вт
Напряжение питанияс использованием краевых разъемов карты
Напряжение питания24 В постоянного тока (с использованием краевых разъемов карты)
Диапазон напряжения питания19,2 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
Текущий розыгрышмакс. 700 мА
Потребляемый токмин. 20 мА (без подключенных периферийных устройств)
Защитная схемаЗащита от перенапряжения; Посмотрите систему, в которой используется Smart Element.
ЗащитаПосмотрите систему, в которой используется Smart Element.
ОбозначениеПитание датчика/исполнительного устройства U S
Напряжение питания24 В постоянного тока
Испытательное напряжение: питание связи / питание 24 В (ввод/вывод)500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: питание связи/функциональное заземление500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: питание 24 В (I/O) / функциональное заземление500 В переменного тока, 50 Гц, 1 мин.
Имя соединенияввод/вывод
Примечание о способе подключенияПожалуйста, соблюдайте информацию о поперечном сечении проводов в руководстве пользователя «Axioline Smart Elements».
Способ подключенияСоединение push-in
Примечание о способе подключенияПожалуйста, соблюдайте информацию о поперечном сечении проводов в руководстве пользователя «Axioline Smart Elements».
Сечение проводника, жесткое0,25 мм2 ... 1,5 мм2
Сечение провода, гибкий0,25 мм2 ... 1,5 мм2
Сечение проводника AWG24 ... 16
Сечение провода, гибкий, с наконечником, с пластиковой втулкой0,25 мм2 ... 1,5 мм2
Сечение провода, гибкий, с наконечником, без пластиковой втулки0,25 мм2 ... 1,5 мм2
Сечение провода, гибкий, с наконечником, с пластиковой втулкой0,25 мм2 ... 1,5 мм2
Длина зачистки8 мм
Температура окружающей среды (рабочая)-25 °С ... 60 °С
Степень защитыIP20
Давление воздуха (рабочее)70 кПа...106 кПа (до 3000 м над уровнем моря)
Давление воздуха (хранение/транспортировка)70 кПа...106 кПа (до 3000 м над уровнем моря)
Температура окружающей среды (хранение/транспортировка)-40 °С ... 85 °С
Допустимая влажность (эксплуатация)5 % ... 95 % (без конденсации)
Допустимая влажность (хранение/транспортировка)5 % ... 95 % (без конденсации)
Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6.5г
Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27.30 г
Непрерывный удар в соответствии с EN 60068-2-27/IEC 60068-2-27.10 г
Класс защитыIII (МЭК 61140, EN 61140, VDE 0140-1)
Тип крепленияСъемный монтаж (слот Smart Element)
Монтажное положениеПосмотрите систему, в которой используется Smart Element.
Номер позиции1088131
Упаковочная единица1 шт.
Минимальный объем заказа1 шт.
Ключ продажDN
Ключ продуктаДРИБ63
GTIN4055626887722
Вес за штуку (включая упаковку)35,1 г
Вес за штуку (без упаковки)34,6 г
Номер таможенного тарифа85389091
Страна происхожденияDE
ЭКЛАСС-13.027242605
ЭКЛАСС-15.027242605
ЭТИМ 10.0EC001601
СПСК 21.032151600
Соответствует требованиям ЕС RoHS к веществамДа
Освобождение7(а), 7(в)-I
Экологичный период использования (EFUP)EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
Вещество-кандидат REACH (№ CAS)Свинец (CAS: 7439-92-1)
SCIP468fdef8-cfcd-458e-a095-dae07f558968
CO2e кг2461 кг CO2-экв.
