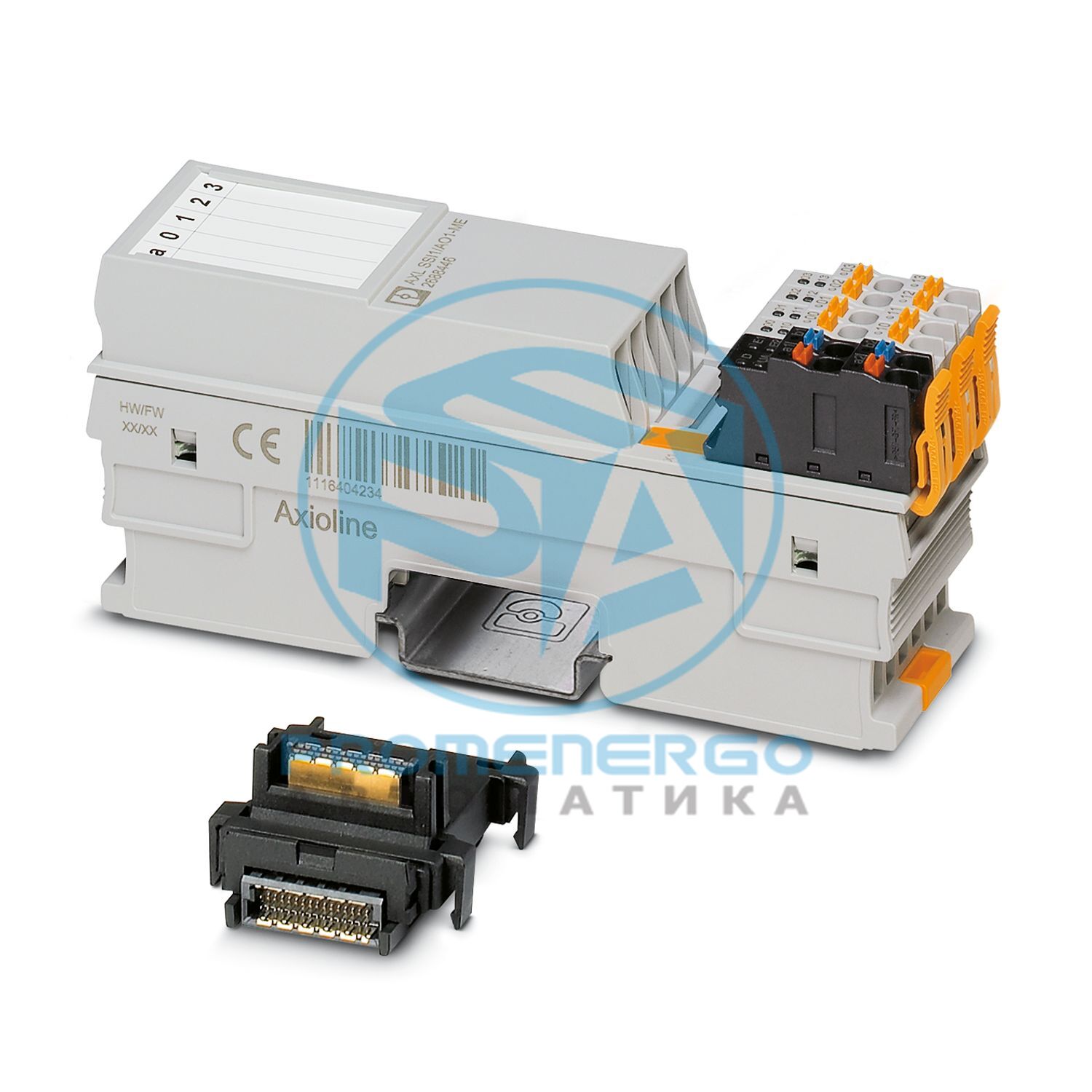

AXL F SSI1 AO1 1H - Функциональный модуль

Функциональный модуль Axioline F, 1 интерфейс SSI для абсолютного датчика, 1 аналоговый выход: 0-10 В, +/-10 В, 0-5 В, +/-5 В, 0-20 мА, 4-20 мА, +/-20 мА, 2-проводная технология подключения (включая цокольный модуль и разъемы)

Технические характеристики

Габаритный чертеж

Ширина35 мм
Высота126,1 мм
Глубина54 мм
Примечание по размерамГлубина актуальна при использовании DIN-рейки TH 35-7,5 (в соответствии с EN 60715).
Примечание по применениюТолько для промышленного использования
Цвет (корпус)серый (RAL 7042)
Количество интерфейсов2
Способ подключенияБазовый модуль шины
Скорость передачи100 Мбит/с
Входная адресная область12 байт
Область выходного адреса12 байт
Обязательные данные параметров29 байт
Необходимые данные конфигурации7 байт
Количество входов1
Имя входаSSI-интерфейс
Описание входаИнтерфейс RS-422 в соответствии со спецификацией SSI
Сигналы энкодераОднооборотный и многооборотный энкодер, щупы для измерения длины
Входная частотадо 2 МГц (можно параметрировать: 62,5 кГц, 125 кГц (по умолчанию), 250 кГц, 500 кГц, 1 МГц, 2 МГц)
ПаритетЧетный, нечетный или без четности
Частота передачи2,00 МГц
Регулируемое разрешение8...56 бит
Напряжение питания энкодера24 В постоянного тока (U I - 0,5 В)
Имя выходаАналоговые выходы
Способ подключенияСоединение push-in
Технология подключения2-проводной (экранированная, витая пара)
Количество выходов1
Время цифро-аналогового преобразования5 мкс
Разрешение цифро-аналогового преобразователя16 бит
Защитная схемаЗащита от перенапряжения; Электронный (35 В, постоянный)
Форматы данныхIB IL, S7-совместимое, стандартизированное представление
Представление измеренных значений16 бит
Представление выходных значений16 бит (15 бит + знак)
Текущий выходной сигнал0 мА ... 20 мА
Нагрузка/выходной ток нагрузкимакс. 500 Ом
Выходной сигнал напряжения0 В ... 5 В
Нагрузка/выходное напряжение, выходное напряжение> 2 кОм
Допустимая длина кабелямакс. 250 м
Тип продуктаКомпонент ввода-вывода
Семейство продуктовАксиолин F
Типблочно-модульный
Монтажное положениелюбой (без снижения температуры)
Объем поставкивключая цокольный модуль и разъемы Axioline F
Особые свойстваАналоговый выход: 1
Категория перенапряженияII (МЭК 60664-1, EN 60664-1)
Степень загрязнения2 (МЭК 60664-1, EN 60664-1)
Максимальная рассеиваемая мощность для номинального состояния2,15 Вт
Номинальное выходное напряжение24 В постоянного тока (U I - 0,5 В)
Диапазон напряжения19,5 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
Текущая пропускная способностьмакс. 500 мА
Защитная схемаЗащита от перенапряжения; электронный (35 В, 0,5 с)
Напряжение питания5 В пост. тока (через цокольный модуль)
Текущий розыгрышмакс. 140 мА
Напряжение питания24 В постоянного тока
Диапазон напряжения питания19,2 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
Текущий розыгрышмакс. 60 мА (Питание интерфейса SSI и аналогового выхода (20 мА), без питания датчика)
Защитная схемаЗащита от перенапряжения; электронный (35 В, 0,5 с)
Испытательное напряжение: Логическое500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: SSI I/O (питание 24 В)500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: функциональное заземление500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: аналоговый ввод/вывод500 В переменного тока, 50 Гц, 1 мин.
Имя соединенияРазъем Axioline F
Примечание о способе подключенияСоблюдайте информацию о поперечном сечении проводов в руководстве пользователя «Axioline F: система и монтаж».
Способ подключенияСоединение push-in
Примечание о способе подключенияСоблюдайте информацию о поперечном сечении проводов в руководстве пользователя «Axioline F: система и монтаж».
Сечение проводника, жесткое0,2 мм2 ... 1,5 мм2
Сечение провода, гибкий0,2 мм2 ... 1,5 мм2
Сечение проводника AWG24 ... 16
Длина зачистки8 мм
Температура окружающей среды (рабочая)-25 °С ... 60 °С
Степень защитыIP20
Давление воздуха (рабочее)70 кПа...106 кПа (до 3000 м над уровнем моря)
Давление воздуха (хранение/транспортировка)70 кПа...106 кПа (до 3000 м над уровнем моря)
Температура окружающей среды (хранение/транспортировка)-40 °С ... 85 °С
Допустимая влажность (эксплуатация)5 % ... 95 % (без конденсации)
Допустимая влажность (хранение/транспортировка)5 % ... 95 % (без конденсации)
Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6.5г
Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27.30 г
Непрерывный удар в соответствии с EN 60068-2-27/IEC 60068-2-27.10 г
Класс защитыIII (МЭК 61140, EN 61140, VDE 0140-1)
Тип крепленияМонтаж на DIN-рейку
Монтажное положениелюбой (без снижения температуры)
Номер позиции2688433
Упаковочная единица1 шт.
Минимальный объем заказа1 шт.
Ключ продажDN
Ключ продуктаДРИ261
GTIN4046356644952
Вес за штуку (включая упаковку)182,2 г
Вес за штуку (без упаковки)135 г
Номер таможенного тарифа85389091
Страна происхожденияDE
ЭКЛАСС-13.027242605
ЭКЛАСС-15.027242605
ЭТИМ 10.0EC001601
СПСК 21.032151600
Соответствует требованиям ЕС RoHS к веществамДа
Освобождение7(а), 7(в)-I
Экологичный период использования (EFUP)EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
Вещество-кандидат REACH (№ CAS)Свинец (CAS: 7439-92-1)
SCIPa27cdddc-6a84-45b2-8822-7a9bf5cd1847
