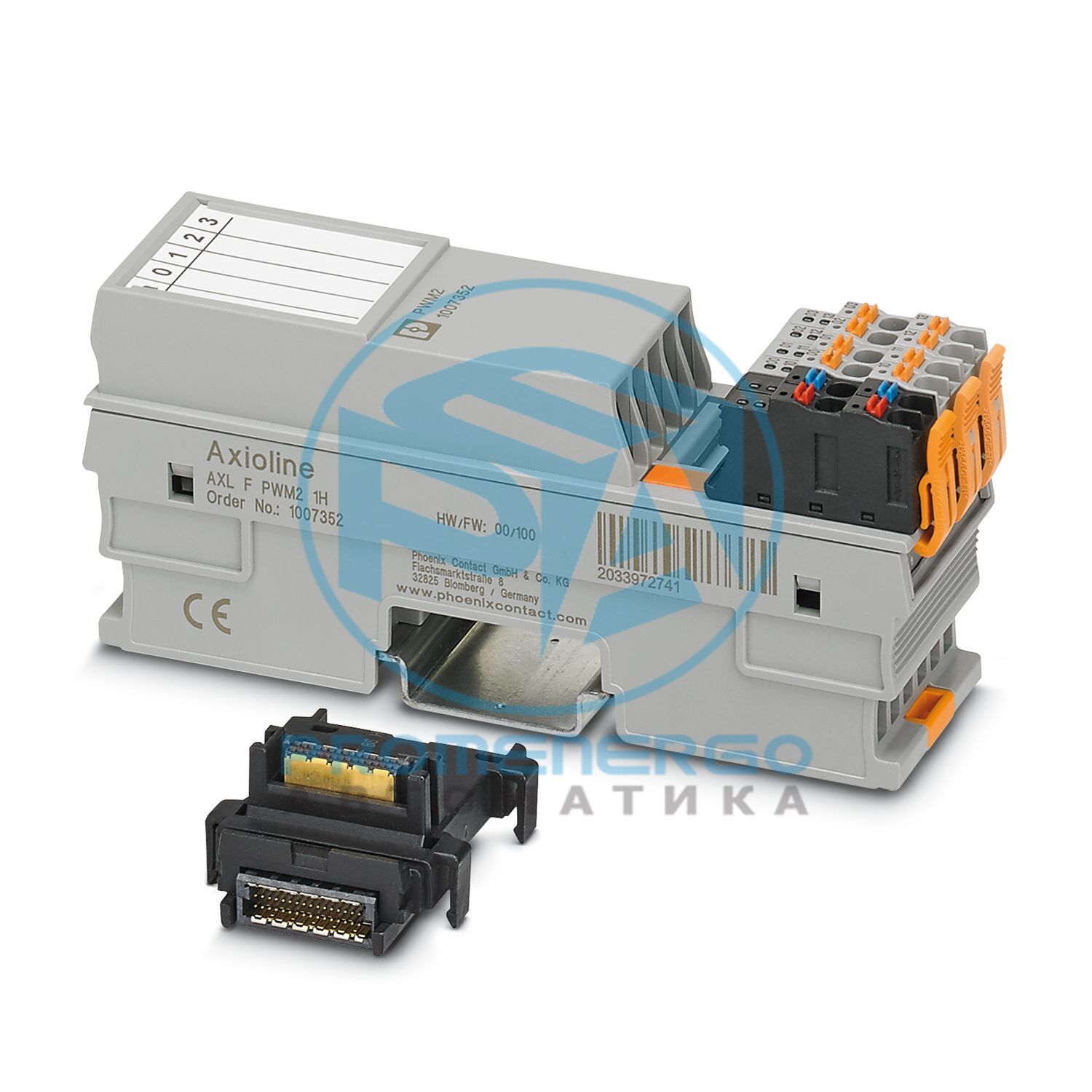

Axioline F, Функциональный модуль, Широтно-импульсная модуляция; Широтно-импульсная модуляция; скорость передачи в местной шине: 100 Мбит/с; степень защиты: IP20; Комплект поставки: включая цокольный модуль и разъемы Axioline F.
Технические характеристики
Габаритный чертеж
Ширина
35 мм
Высота
126,1 мм
Глубина
54 мм
Примечание по размерам
Глубина актуальна при использовании DIN-рейки TH 35-7,5 (в соответствии с EN 60715).
Примечание по применению
Только для промышленного использования
Цвет (корпус)
серый (RAL 7042)
Количество интерфейсов
2
Способ подключения
Базовый модуль шины
Скорость передачи
100 Мбит/с
Входная адресная область
0 байт
Область выходного адреса
8 байт
Обязательные данные параметров
1 байт
Необходимые данные конфигурации
6 байт
Имя выхода
ШИМ-выходы
Режим работы
ШИМ, генератор импульсов, двухтактный выход
Способ подключения
Соединение push-in
Технология подключения
2-проводной
Количество выходов
2
Диапазон частот
0 Гц ... 65535 Гц
Импульсный коэффициент заполнения
0 % ... 100 %
Номинальное выходное напряжение
24 В (U О - 1,1 В)
Номинальный ток I Н
макс. 500 мА (при 24 В постоянного тока)
Номинальная нагрузка, омическая
макс. 12 Вт (при номинальном напряжении 24 В постоянного тока)
Номинальная нагрузка, индуктивная
макс. 12 ВА (при номинальном напряжении 24 В пост. тока)
Номинальная нагрузка, лампа
макс. 6 Вт (при номинальном напряжении)
Защита от короткого замыкания
да
Ток короткого замыкания
тип. 2,2 А (в течение примерно 1,2 мкс, автоматический повтор примерно через 40 мкс, выход 24 В)
Защита от переходных перенапряжений
да
Тип продукта
Компонент ввода-вывода
Семейство продуктов
Аксиолин F
Тип
блочно-модульный
Монтажное положение
любой (без снижения температуры)
Объем поставки
включая цокольный модуль и разъемы Axioline F
Особые свойства
Широтно-импульсная модуляция
Категория перенапряжения
II (МЭК 60664-1, EN 60664-1)
Степень загрязнения
2 (МЭК 60664-1, EN 60664-1)
Максимальная рассеиваемая мощность для номинального состояния
2,05 Вт
Напряжение питания
5 В пост. тока (через цокольный модуль)
Текущий розыгрыш
макс. 150 мА
Напряжение питания
24 В постоянного тока
Диапазон напряжения питания
19,2 В пост. тока ... 30 В пост. тока, включая все допуски, включая пульсации
Текущий розыгрыш
макс. 1,1 А
Потребляемый ток
тип. 30 мА (внутреннее потребление тока)
Защитная схема
Защита от перенапряжения; электронный (35 В, 0,5 с)
Испытательное напряжение: питание 5 В локальной шины (U Bus) / питание 24 В (вводы/выводы)
500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: питание 5 В локальной шины (U Bus)/функциональное заземление
500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: питание 24 В (I/O) / функциональное заземление
500 В переменного тока, 50 Гц, 1 мин.
Имя соединения
Разъем Axioline F
Примечание о способе подключения
Соблюдайте информацию о поперечном сечении проводов в руководстве пользователя «Axioline F: система и монтаж».
Способ подключения
Соединение push-in
Примечание о способе подключения
Соблюдайте информацию о поперечном сечении проводов в руководстве пользователя «Axioline F: система и монтаж».
Сечение проводника, жесткое
0,2 мм2 ... 1,5 мм2
Сечение провода, гибкий
0,2 мм2 ... 1,5 мм2
Сечение проводника AWG
24 ... 16
Длина зачистки
8 мм
Температура окружающей среды (рабочая)
-25 °С ... 60 °С
Степень защиты
IP20
Давление воздуха (рабочее)
70 кПа...106 кПа (до 3000 м над уровнем моря)
Давление воздуха (хранение/транспортировка)
70 кПа...106 кПа (до 3000 м над уровнем моря)
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 85 °С
Допустимая влажность (эксплуатация)
5 % ... 95 % (без конденсации)
Допустимая влажность (хранение/транспортировка)
5 % ... 95 % (без конденсации)
Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6.
5г
Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27.
30 г
Непрерывный удар в соответствии с EN 60068-2-27/IEC 60068-2-27.
10 г
Класс защиты
III (МЭК 61140, EN 61140, VDE 0140-1)
Тип крепления
Монтаж на DIN-рейку
Монтажное положение
любой (без снижения температуры)
Номер позиции
1007352
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
DN
Ключ продукта
ДРИ264
GTIN
4055626478869
Вес за штуку (включая упаковку)
171,06 г
Вес за штуку (без упаковки)
171,06 г
Номер таможенного тарифа
85389091
Страна происхождения
DE
ЭКЛАСС-13.0
27242605
ЭКЛАСС-15.0
27242605
ЭТИМ 10.0
EC001601
СПСК 21.0
32151600
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
