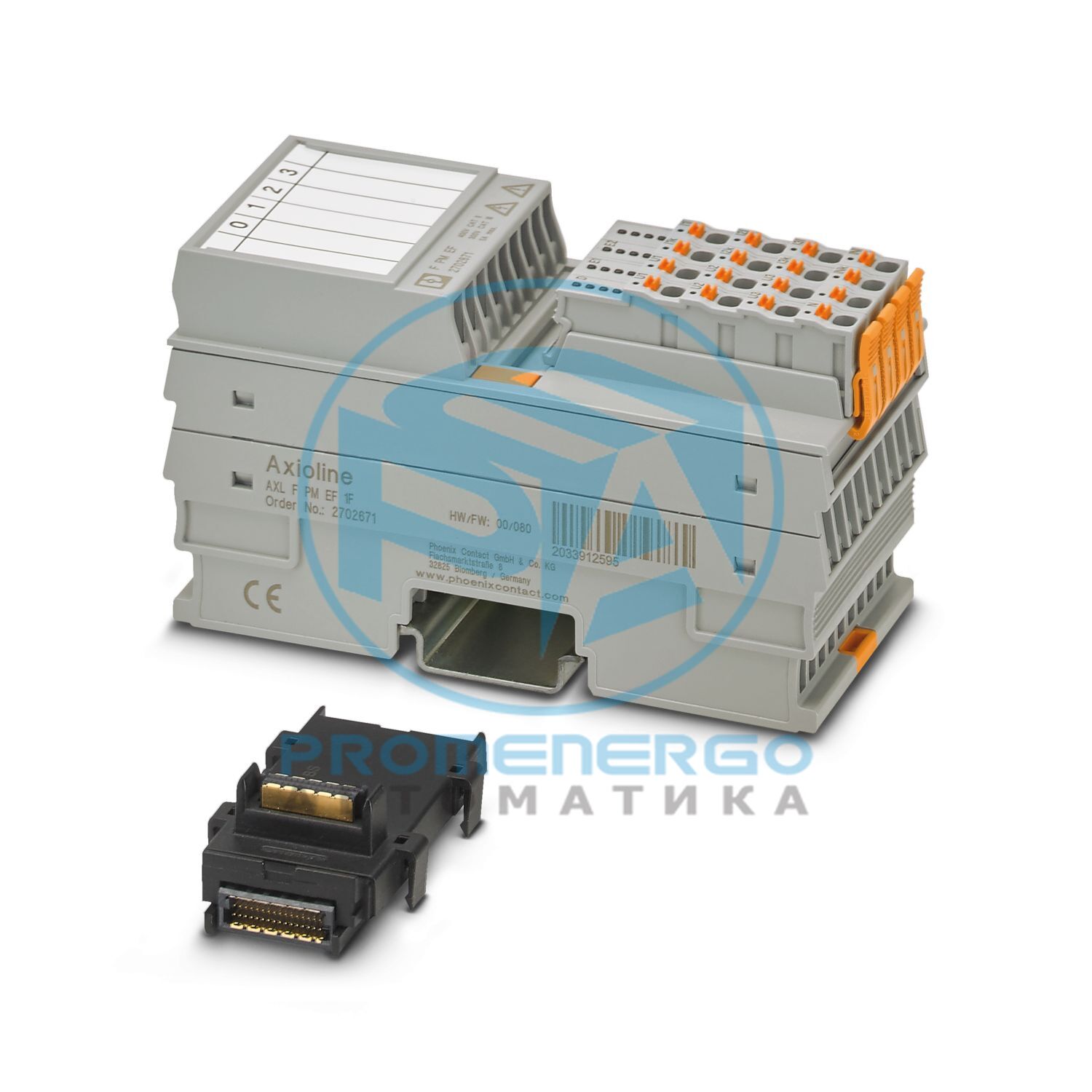

Axioline F, модуль измерения мощности, входное напряжение: до 400 В переменного тока (фаза/нейтраль) или 690 В переменного тока (фаза/фаза), входной ток: до 5 А переменного тока, скорость передачи данных по локальной шине: 100 Мбит/с, степень защиты: IP20, включая цокольный модуль и разъемы Axioline F
Технические характеристики
Габаритный чертеж
Ширина
53,6 мм
Высота
126,1 мм
Глубина
65,5 мм
Примечание по размерам
Глубина актуальна при использовании DIN-рейки TH 35-7,5 (в соответствии с EN 60715).
Примечание по применению
Только для промышленного использования
Примечание по ЭМС
ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок.
Цвет (корпус)
серый (RAL 7042)
Количество интерфейсов
2
Способ подключения
Базовый модуль шины
Скорость передачи
100 Мбит/с
Входная адресная область
64 байта
Область выходного адреса
0 байт
Обязательные данные параметров
26 байт
Необходимые данные конфигурации
6 байт
Категория измерения
CAT III 300 В / CAT II 400 В в соответствии с DIN EN 61010-1 и DIN EN 61010-2-030.
Имя входа
Вход для измерения тока
Описание входа
Обнаружение токов I1...I3 и IN до 5 А переменного тока, поддерживает прямое подключение
Количество входов
4
Номинальный ток I Н
5 А переменного тока
Диапазон номинального тока
0 А переменного тока ... 5 А переменного тока
Процедура измерения
Сигма-Дельта
Диапазон измерения
0 А переменного тока ... 6 А переменного тока (превышение диапазона, начиная с 5 А)
Нагрузка
тип. 10 мОм
Перегрузка
1,4 раза непрерывно; 150 А в течение 10 мс
Толерантность, относительная
0,25 % (от номинальной стоимости)
Скорость сканирования
8 тыс. выборок/с
Обновление данных процесса
< 1 мс
Имя входа
Вход для измерения напряжения
Описание входа
Обнаружение фазных напряжений U1...U3, для линейных напряжений до 690 В переменного тока (фаза/фаза), поддерживается прямое подключение
Количество входов
3
Диапазон измерения
0 В переменного тока ... 440 В переменного тока (фаза/нейтраль)
Номинальный диапазон напряжения
0 В переменного тока ... 400 В переменного тока (фаза/нейтраль)
Напряжение (НЗ)
макс. 45 В
Частота сети
40 Гц ... 70 Гц
Входной фильтр
3,2 кГц
Перегрузка
В 1,2 раза больше номинальной стоимости
Толерантность, относительная
0,25 % (от номинальной стоимости)
Номинальный диапазон напряжения
0 В переменного тока ... 400 В переменного тока (фаза/нейтраль)
Толерантность, относительная
8 тыс. выборок/с
Обновление данных процесса
< 1 мс
Тип продукта
Компонент ввода-вывода
Семейство продуктов
Аксиолин F
Тип
блочно-модульный
Монтажное положение
любой (без снижения температуры)
Режим работы
Режим данных процесса с 32 словами
Степень загрязнения
2 (МЭК 60664-1, EN 60664-1)
Максимальная рассеиваемая мощность для номинального состояния
2,15 Вт
Напряжение питания
5 В пост. тока (через цокольный модуль)
Текущий розыгрыш
макс. 80 мА
Испытательное напряжение: питание 5 В для локальной шины (U Bus)/периферийного диапазона переменного тока.
4 кВ, 50 Гц, 1 мин
Испытательное напряжение: питание 5 В локальной шины (U Bus)/функциональное заземление
500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: периферийный диапазон для переменного тока/функционального заземления
4 кВ, 50 Гц, 1 мин
Имя соединения
Разъем Axioline F
Примечание о способе подключения
Соблюдайте информацию о поперечном сечении проводов в руководстве пользователя «Axioline F: система и монтаж». Используйте только усиленные провода или провода с двойной изоляцией с поперечным сечением 1,5 мм2.
Способ подключения
Соединение push-in
Примечание о способе подключения
Соблюдайте информацию о поперечном сечении проводов в руководстве пользователя «Axioline F: система и монтаж». Используйте только усиленные провода или провода с двойной изоляцией с поперечным сечением 1,5 мм2.
Сечение проводника, жесткое
1,5 мм2
Сечение провода, гибкий
1,5 мм2
Сечение проводника AWG
16
Длина зачистки
8 мм
Температура окружающей среды (рабочая)
-25 °С ... 60 °С
Степень защиты
IP20
Давление воздуха (рабочее)
70 кПа ... 106 кПа (до 3000 м над уровнем моря, начиная с HW 01)
Давление воздуха (хранение/транспортировка)
70 кПа...106 кПа (до 3000 м над уровнем моря)
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 85 °С
Допустимая влажность (эксплуатация)
5 % ... 95 % (без конденсации)
Допустимая влажность (хранение/транспортировка)
5 % ... 95 % (без конденсации)
Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6.
5г
Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27.
30 г
Непрерывный удар в соответствии с EN 60068-2-27/IEC 60068-2-27.
10 г
Класс защиты
II
Тип крепления
Монтаж на DIN-рейку
Монтажное положение
любой (без снижения температуры)
Номер позиции
2702671
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
DN
Ключ продукта
ДРИ265
GTIN
4055626364940
Вес за штуку (включая упаковку)
293,9 г
Вес за штуку (без упаковки)
222 г
Номер таможенного тарифа
85437090
Страна происхождения
DE
ЭКЛАСС-13.0
27242605
ЭКЛАСС-15.0
27242605
ЭТИМ 10.0
EC001601
СПСК 21.0
32151600
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(с)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
