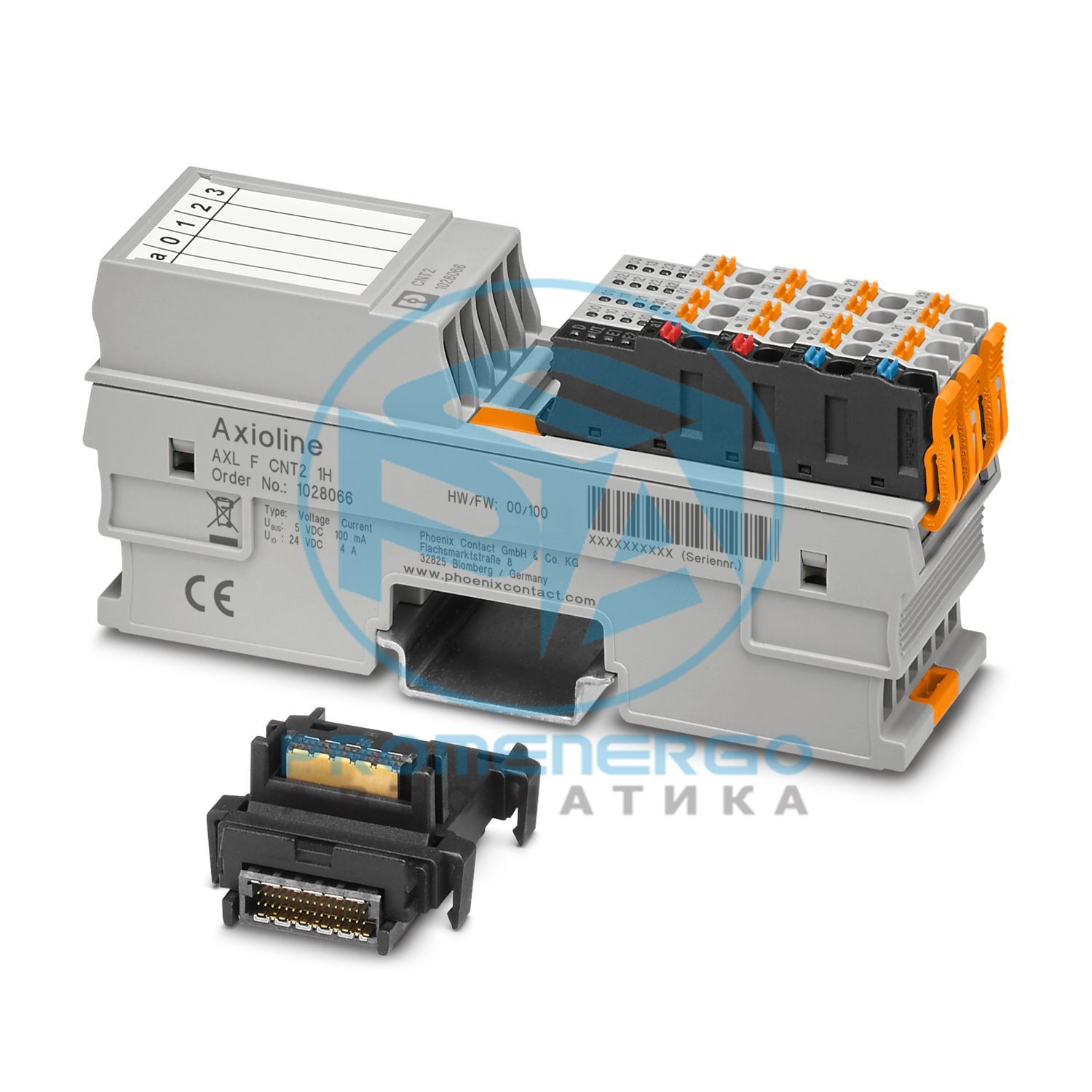

Axioline F, Функциональный модуль, Вход счетчика; Счётные входы: 2; Цифровые входы: 6, 24 В постоянного тока; Цифровые выходы: 4, 24 В постоянного тока; скорость передачи в местной шине: 100 Мбит/с; степень защиты: IP20; Комплект поставки: включая цокольный модуль и разъемы Axioline F.
Технические характеристики
Габаритный чертеж
Ширина
35 мм
Высота
126,1 мм
Глубина
54 мм
Примечание по размерам
Глубина актуальна при использовании DIN-рейки TH 35-7,5 (в соответствии с EN 60715).
Примечание по применению
Только для промышленного использования
Цвет (корпус)
серый (RAL 7042)
Количество интерфейсов
2
Способ подключения
Базовый модуль шины
Скорость передачи
100 Мбит/с
Входная адресная область
28 байт
Область выходного адреса
28 байт
Обязательные данные параметров
80 байт
Необходимые данные конфигурации
7 байт
Имя входа
Цифровые входы
Описание входа
EN 61131-2 тип 1
Количество входов
6
Способ подключения
Соединение push-in
Диапазон входного напряжения, сигнал «0»
-3 В постоянного тока ... 5 В постоянного тока
Диапазон входного напряжения Сигнал «1»
15 В постоянного тока ... 30 В постоянного тока
Номинальное входное напряжение U IN
24 В постоянного тока
Время входного фильтра
< 2,5 мкс
Имя входа
Входы счетчика
Описание входа
EN 61131-2 тип 1
Способ подключения
Соединение push-in
Количество входов
2
Входное напряжение
24 В постоянного тока
Диапазон входного напряжения, сигнал «0»
-3 В постоянного тока ... 5 В постоянного тока
Диапазон входного напряжения Сигнал «1»
15 В постоянного тока ... 30 В постоянного тока
Входная частота
макс. 200 кГц
Разрешение
32 бита
Имя выхода
Цифровые выходы
Описание выхода
Двухтактные выходы, мощность драйвера = 500 мА относительно GND (переключатель верхнего плеча, PNP), пониженная мощность драйвера = 100 мА относительно номинального напряжения (переключатель нижнего плеча, NPN)
Способ подключения
Соединение push-in
Количество выходов
4
Защитная схема
Защита от короткого замыкания; электронный
Выходное напряжение
24 В постоянного тока
Выходной ток
макс. 500 мА (на канал, верхняя сторона)
Номинальное выходное напряжение
24 В постоянного тока
Диапазон выходного напряжения
19,2 В постоянного тока ... 30 В постоянного тока
Номинальная нагрузка, омическая
Для применений, одобренных UL, подключайте только омические нагрузки или нагрузки общего назначения.
Тип продукта
Компонент ввода-вывода
Семейство продуктов
Аксиолин F
Тип
блочно-модульный
Монтажное положение
любой (без снижения температуры)
Объем поставки
включая цокольный модуль и разъемы Axioline F
Категория перенапряжения
II (МЭК 60664-1, EN 60664-1)
Степень загрязнения
2 (МЭК 60664-1, EN 60664-1)
Напряжение питания
5 В пост. тока (через цокольный модуль)
Текущий розыгрыш
макс. 100 мА
Напряжение питания
24 В постоянного тока
Диапазон напряжения питания
19,2 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
Текущий розыгрыш
макс. 4 А
Потребляемый ток
тип. 33 мА (Собственное потребление тока; без подключения клемм)
Защитная схема
Защита от перенапряжения; электронный (35 В, 0,5 с)
Обозначение
Питание датчиков (U S1, U S2)
Напряжение питания
24 В постоянного тока (от U IO)
Диапазон напряжения питания
19,2 В постоянного тока ... 30 В постоянного тока
Испытательное напряжение: питание 5 В локальной шины (U Bus) / питание 24 В (вводы/выводы)
500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: питание 5 В локальной шины (U Bus)/функциональное заземление
500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: питание 24 В (I/O) / функциональное заземление
500 В переменного тока, 50 Гц, 1 мин.
Имя соединения
Разъем Axioline F
Примечание о способе подключения
Соблюдайте информацию о поперечном сечении проводов в руководстве пользователя «Axioline F: система и монтаж».
Способ подключения
Соединение push-in
Примечание о способе подключения
Соблюдайте информацию о поперечном сечении проводов в руководстве пользователя «Axioline F: система и монтаж».
Сечение проводника, жесткое
0,2 мм2 ... 1,5 мм2
Сечение провода, гибкий
0,2 мм2 ... 1,5 мм2
Сечение проводника AWG
24 ... 16
Длина зачистки
8 мм
Температура окружающей среды (рабочая)
-25 °С ... 60 °С
Степень защиты
IP20
Давление воздуха (рабочее)
70 кПа...106 кПа (до 3000 м над уровнем моря)
Давление воздуха (хранение/транспортировка)
70 кПа...106 кПа (до 3000 м над уровнем моря)
Температура окружающей среды (хранение/транспортировка)
-40 °С ... 85 °С
Допустимая влажность (эксплуатация)
5 % ... 95 % (без конденсации)
Допустимая влажность (хранение/транспортировка)
5 % ... 95 % (без конденсации)
Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6.
5г
Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27.
30 г
Непрерывный удар в соответствии с EN 60068-2-27/IEC 60068-2-27.
10 г
Класс защиты
III (МЭК 61140, EN 61140, VDE 0140-1)
Тип крепления
Монтаж на DIN-рейку
Монтажное положение
любой (без снижения температуры)
Номер позиции
1028066
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
DN
Ключ продукта
ДРИ263
GTIN
4055626524252
Вес за штуку (включая упаковку)
188 г
Вес за штуку (без упаковки)
135 г
Номер таможенного тарифа
85389091
Страна происхождения
DE
ЭКЛАСС-13.0
27242605
ЭКЛАСС-15.0
27242605
ЭТИМ 10.0
EC001601
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
