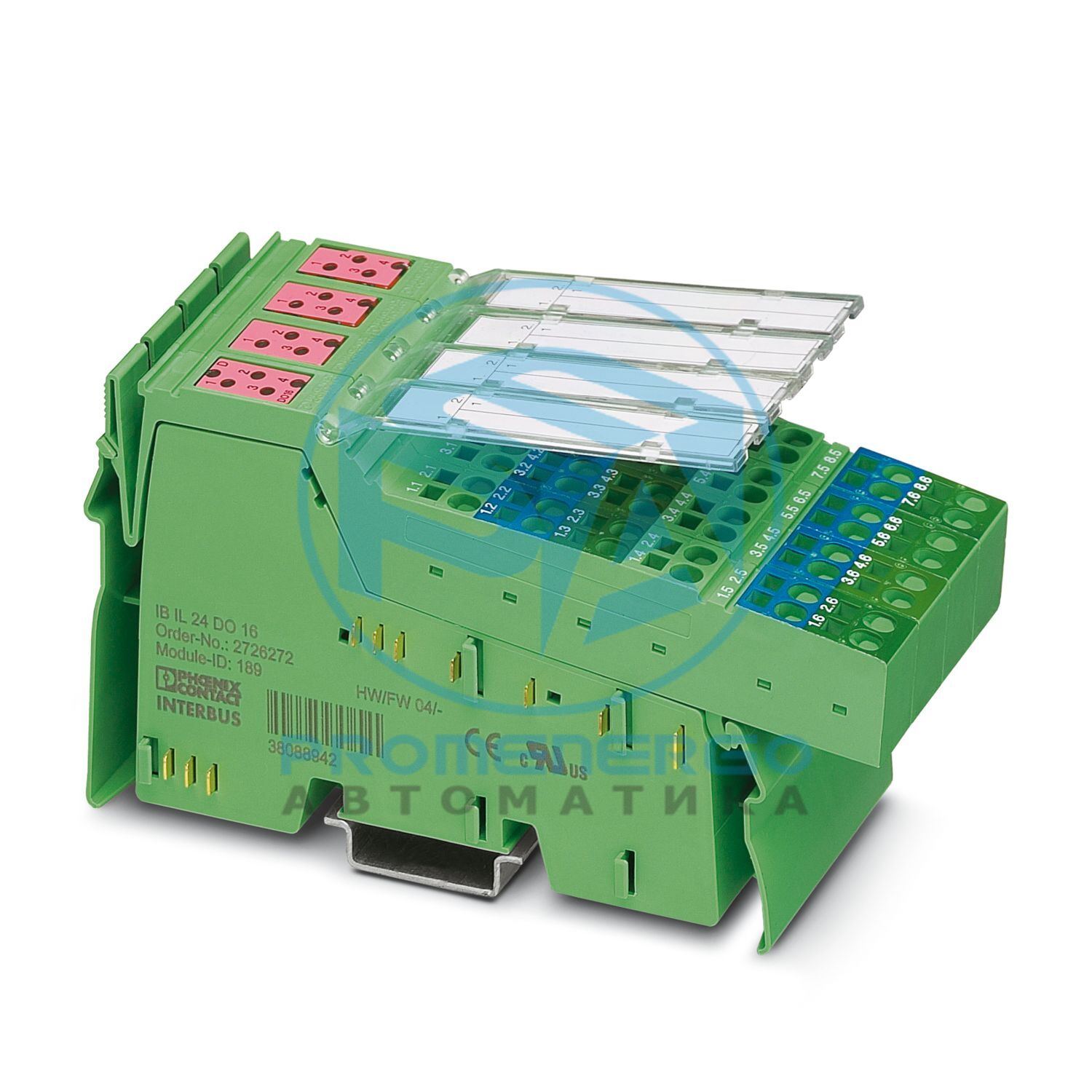

Inline, Клемма цифрового выхода, Цифровые выходы: 16, 24 В пост. тока, 500 мА, технология подключения: 3-проводная, скорость передачи данных по локальной шине: 2 Мбит/с, степень защиты: IP20, включая разъемы Inline и поля для маркировки
Технические характеристики
Ширина
48,8 мм
Высота
140,5 мм
Глубина
71,5 мм
Примечание по размерам
Размеры корпуса
Примечание по применению
Только для промышленного использования
Цвет (корпус)
зеленый (RAL 6021)
Количество интерфейсов
2
Способ подключения
Перемычка встроенных данных
Скорость передачи
2 Мбит/с
Код длины (шестнадцатеричный)
01
Идентификатор (десятичный)
189
Код длины (дес.)
01
Канал обработки данных
16 бит
Входная адресная область
0 байт
Область выходного адреса
2 байта
Канал параметров (PCP)
0 бит
Длина регистра (шина)
16 бит
Обязательные данные параметров
4 байта
Необходимые данные конфигурации
4 байта
Имя выхода
Цифровые выходы
Способ подключения
Пружинное соединение
Технология подключения
3-проводной
Количество выходов
16
Защитная схема
Защита от перегрузки, защита выходов от короткого замыкания
Выходное напряжение
24 В постоянного тока (США - 1 В)
Выходной ток
макс. 500 мА (на канал)
Номинальное выходное напряжение
24 В постоянного тока
Выходное напряжение в выключенном состоянии
макс. 2 В
Выходной ток в выключенном состоянии
макс. 300 мкА
Номинальная нагрузка, индуктивная
12 Вт (1,2 Гн, 48 Ом)
Номинальная нагрузка, лампа
12 Вт
Номинальная нагрузка, омическая
12 ВА (48 Ом)
Максимальная рабочая частота при омической номинальной нагрузке
макс. 300 Гц (эта частота переключения ограничена выбранной скоростью передачи данных, количеством устройств шины, структурой шины, используемым программным обеспечением и используемой системой управления или компьютерной системой)
Поведение при перегрузке
Автоматический перезапуск
Поведение при индуктивной перегрузке
Вывод может быть уничтожен
Поведение при отключении напряжения
Выход следует за источником питания без задержки
Отключение по току
мин. 0,7 А
Выходной ток с прерыванием заземления при выключении
макс. 25 мА
Тип продукта
Компонент ввода-вывода
Семейство продуктов
В соответствии
Тип
модульный
Объем поставки
включая разъемы Inline и поля для маркировки
Количество каналов
16
Режим работы
Режим обработки данных одним словом
Диагностические сообщения
Короткое замыкание или перегрузка цифровых выходов Сообщение об ошибке в диагностическом коде (шина) и на дисплее (2 Гц) через светодиод (D) на модуле
Категория перенапряжения
II (МЭК 60664-1, EN 60664-1)
Степень загрязнения
2 (МЭК 60664-1, EN 60664-1)
Максимальная рассеиваемая мощность для номинального состояния
3,6 Вт
Напряжение питания
7,5 В постоянного тока (через перемычку напряжения)
Текущий розыгрыш
макс. 105 мА
Напряжение питания
24 В постоянного тока (через перемычку напряжения)
Диапазон напряжения питания
19,2 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
Текущий розыгрыш
макс. 8 А
Испытательное напряжение: питание 7,5 В (логика шины)/питание 24 В (ввод/вывод).
500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: питание 7,5 В (логика шины)/функциональное заземление
500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: питание 24 В (I/O) / функциональное заземление
500 В переменного тока, 50 Гц, 1 мин.
Имя соединения
Линейный разъем
Способ подключения
Пружинное соединение
Сечение проводника, жесткое
0,08 мм2 ... 1,5 мм2
Сечение провода, гибкий
0,08 мм2 ... 1,5 мм2
Сечение проводника AWG
28 ... 16
Длина зачистки
8 мм
Температура окружающей среды (рабочая)
-25 °С ... 55 °С
Степень защиты
IP20
Давление воздуха (рабочее)
70 кПа...106 кПа (до 3000 м над уровнем моря)
Давление воздуха (хранение/транспортировка)
70 кПа...106 кПа (до 3000 м над уровнем моря)
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 85 °С
Допустимая влажность (эксплуатация)
10 % ... 95 % (без конденсации)
Допустимая влажность (хранение/транспортировка)
10 % ... 95 % (без конденсации)
Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6.
5г
Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27.
