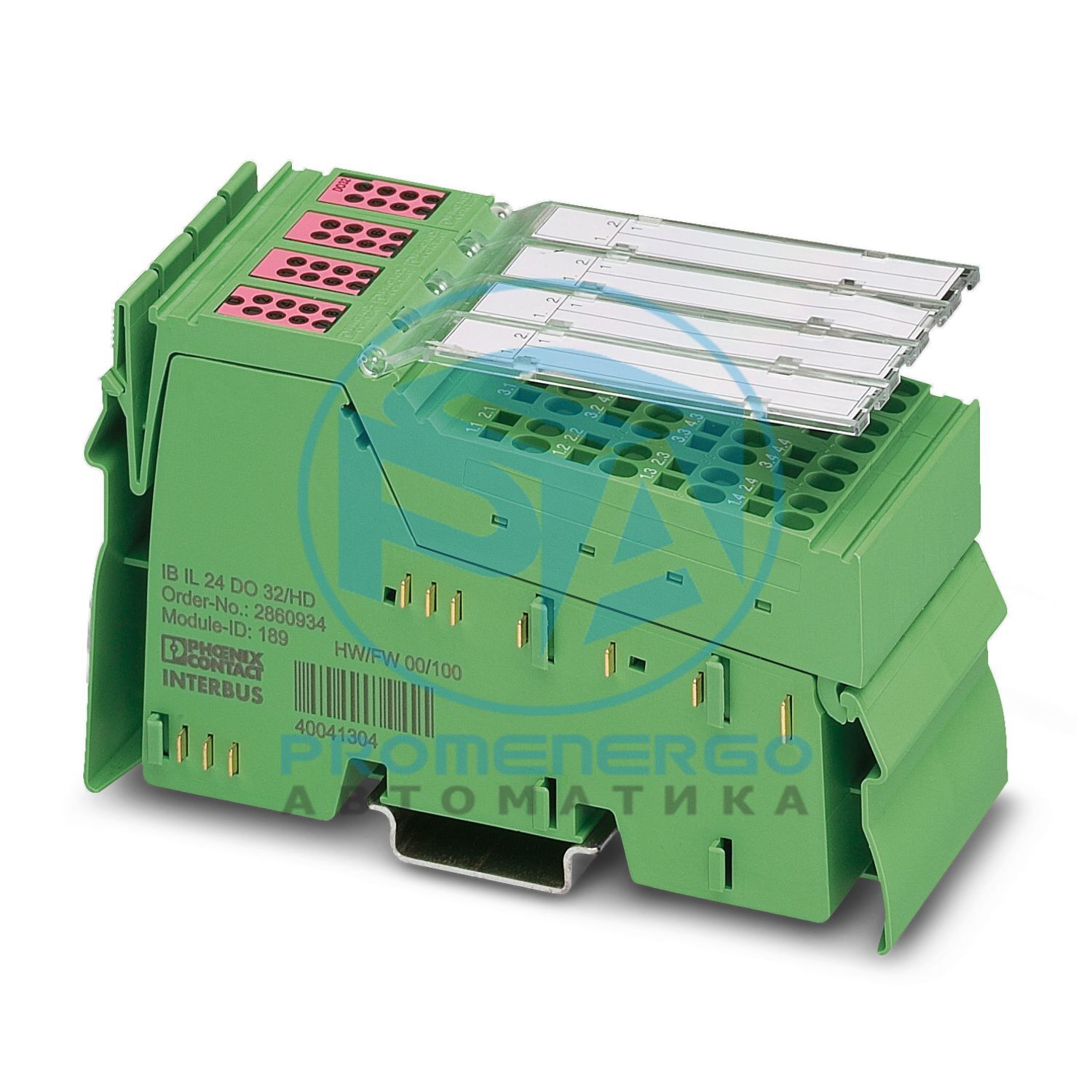

Inline, Клемма цифрового выхода, Цифровые выходы: 32, 24 В пост. тока, 500 мА, технология подключения: 1-проводная, скорость передачи данных по локальной шине: 500 кбит/с, степень защиты: IP20, включая разъемы Inline и поля для маркировки
Технические характеристики
Габаритный чертеж
Ширина
48,8 мм
Высота
119,8 мм
Глубина
71,5 мм
Примечание по размерам
Размеры корпуса
Примечание по применению
Только для промышленного использования
Примечание CCCex
Использование в потенциально взрывоопасных зонах не разрешено в Китае.
Цвет (корпус)
зеленый (RAL 6021)
Количество интерфейсов
2
Способ подключения
Перемычка встроенных данных
Скорость передачи
500 кбит/с
Код длины (шестнадцатеричный)
02
Идентификатор (десятичный)
189
Код длины (дес.)
02
Канал обработки данных
32 бит
Входная адресная область
0 байт
Область выходного адреса
4 байта
Канал параметров (PCP)
0 байт
Длина регистра (шина)
32 бит
Обязательные данные параметров
6 байт
Необходимые данные конфигурации
4 байта
Имя выхода
Цифровые выходы
Способ подключения
Пружинное соединение
Технология подключения
1-проводник
Количество выходов
32
Защитная схема
Защита от перегрузки, защита от короткого замыкания; электронный
Выходное напряжение
24 В (США - 1 В)
Ограничение напряжения, наводимого при разрыве цепи
-45,8 В... -15 В
Максимальный пусковой ток
макс. 1,5 А (при номинальной ламповой нагрузке в течение 20 мс)
Выходной ток
макс. 500 мА (на канал)
Номинальное выходное напряжение
24 В постоянного тока
Выходное напряжение в выключенном состоянии
макс. 2 В
Выходной ток в выключенном состоянии
макс. 300 мкА
Номинальная нагрузка, индуктивная
12 ВА (1,2 Гн, 48 Ом)
Номинальная нагрузка, лампа
12 Вт
Номинальная нагрузка, омическая
12 Вт (48 Ом)
Максимальная рабочая частота при омической номинальной нагрузке
макс. 300 Гц (эта частота переключения ограничена выбранной скоростью передачи данных, количеством устройств шины, структурой шины, используемым программным обеспечением и используемой системой управления или компьютерной системой)
Устойчивость к обратному напряжению при коротких импульсах
Защита от обратного напряжения
Поведение при перегрузке
Автоматический перезапуск
Поведение при индуктивной перегрузке
Вывод может быть уничтожен
Поведение при отключении напряжения
Выход следует за источником питания без задержки
Отключение по току
мин. 0,7 А
Выходной ток с прерыванием заземления при выключении
макс. 25 мА
Тип продукта
Компонент ввода-вывода
Семейство продуктов
В соответствии
Тип
модульный
Объем поставки
включая разъемы Inline и поля для маркировки
Количество каналов
32
Режим работы
Операция с данными процесса с помощью 2 слов
Диагностические сообщения
Короткое замыкание или перегрузка цифровых выходов Сообщение об ошибке в диагностическом коде (шина) и на дисплее (2 Гц) через светодиод (D) на модуле
Категория перенапряжения
II (МЭК 60664-1, EN 60664-1)
Степень загрязнения
2 (МЭК 60664-1, EN 60664-1)
Максимальная рассеиваемая мощность для номинального состояния
2,3 Вт
Напряжение питания
7,5 В постоянного тока (через перемычку напряжения)
Текущий розыгрыш
макс. 140 мА (HW 00)
Напряжение питания
24 В постоянного тока (через перемычку напряжения)
Диапазон напряжения питания
19,2 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
Текущий розыгрыш
макс. 8 А
Испытательное напряжение: питание 7,5 В (логика шины)/питание 24 В (ввод/вывод).
500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: питание 7,5 В (логика шины)/функциональное заземление
500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: питание 24 В (I/O) / функциональное заземление
500 В переменного тока, 50 Гц, 1 мин.
Имя соединения
Линейный разъем
Способ подключения
Пружинное соединение
Сечение проводника, жесткое
0,08 мм2 ... 1,5 мм2
Сечение провода, гибкий
0,08 мм2 ... 1,5 мм2
Сечение проводника AWG
28 ... 16
Длина зачистки
8 мм
Температура окружающей среды (рабочая)
-25 °С ... 55 °С
Степень защиты
IP20
Давление воздуха (рабочее)
70 кПа...106 кПа (до 3000 м над уровнем моря)
Давление воздуха (хранение/транспортировка)
70 кПа...106 кПа (до 3000 м над уровнем моря)
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 85 °С
Допустимая влажность (эксплуатация)
10 % ... 95 % (без конденсации)
Допустимая влажность (хранение/транспортировка)
10 % ... 95 % (без конденсации)
Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6.
5г
Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27.
25 г
Класс защиты
III (МЭК 61140, EN 61140, VDE 0140-1)
Тип крепления
Монтаж на DIN-рейку
Номер позиции
2862822
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
DN
Ключ продукта
ДРИ132
GTIN
4017918907617
Вес за штуку (включая упаковку)
201 г
Вес за штуку (без упаковки)
202,91 г
Номер таможенного тарифа
85389099
Страна происхождения
DE
ЭКЛАСС-13.0
27242604
ЭКЛАСС-15.0
27242604
ЭТИМ 10.0
EC001599
СПСК 21.0
32151600
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
