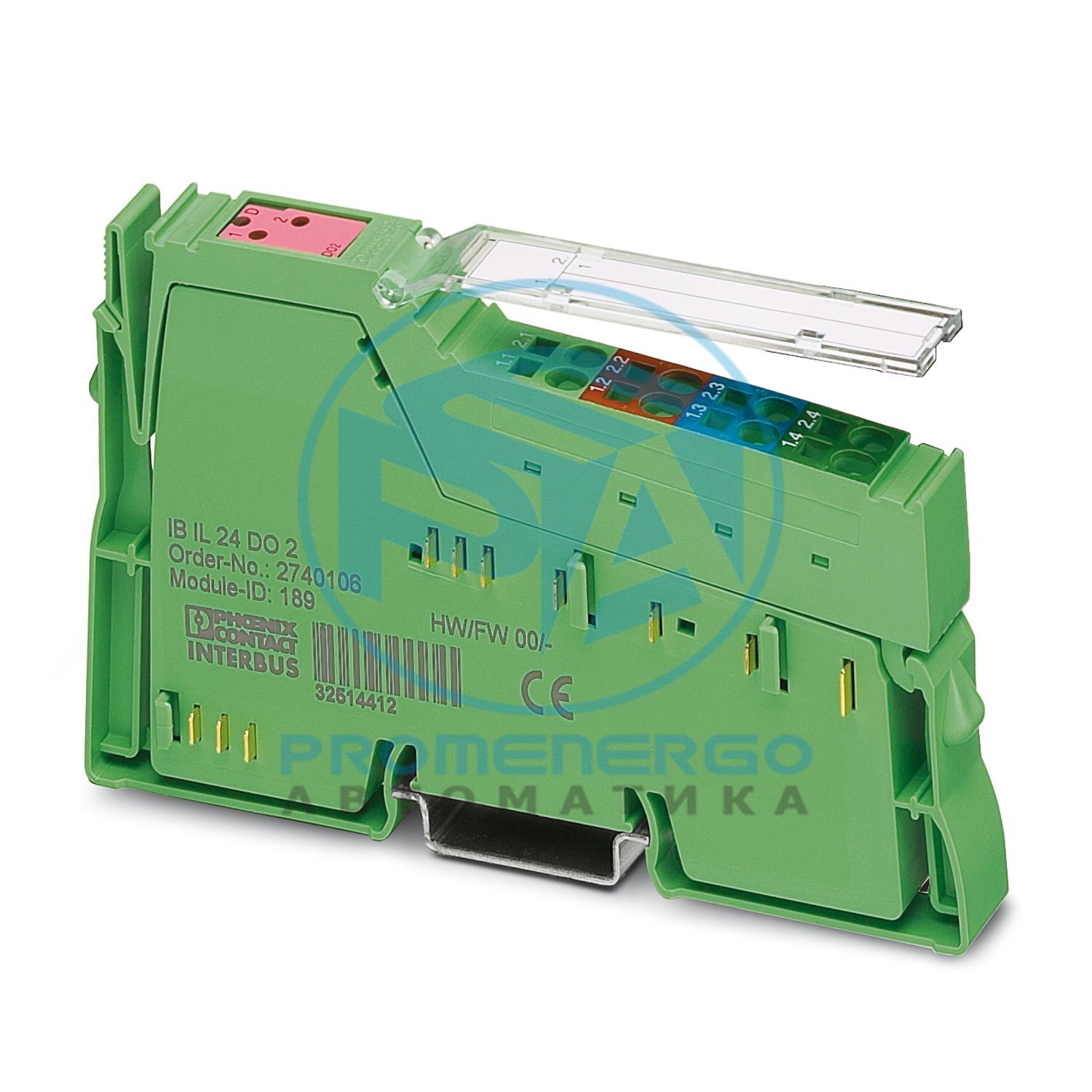

Inline, Клемма цифрового выхода, Цифровые выходы: 2, 24 В пост. тока, 2 А, технология подключения: 4-проводная, скорость передачи данных по локальной шине: 2 Мбит/с, степень защиты: IP20, включая разъем Inline и поле для маркировки
Технические характеристики
Габаритный чертеж
Ширина
12,2 мм
Высота
119,8 мм
Глубина
71,5 мм
Примечание по размерам
Размеры корпуса
Примечание по применению
Только для промышленного использования
Цвет (корпус)
зеленый (RAL 6021)
Количество интерфейсов
2
Способ подключения
Перемычка встроенных данных
Скорость передачи
2 Мбит/с
Код длины (шестнадцатеричный)
С2
Идентификатор (десятичный)
189
Код длины (дес.)
194
Канал обработки данных
2 бита
Входная адресная область
0 байт
Область выходного адреса
2 бита
Канал параметров (PCP)
0 бит
Длина регистра (шина)
2 бита
Обязательные данные параметров
3 байта
Необходимые данные конфигурации
4 байта
Имя выхода
Цифровые выходы
Способ подключения
Пружинное соединение
Технология подключения
4-проводной
Количество выходов
2
Защитная схема
Защита от перегрузки, защита выходов от короткого замыкания
Выходное напряжение
24 В постоянного тока (США - 1 В)
Выходной ток
макс. 2 А (на канал)
Максимальный выходной ток на канал
2 А
Максимальный выходной ток на модуль
4 А
Номинальное выходное напряжение
24 В постоянного тока
Номинальная нагрузка, индуктивная
48 ВА (1,2 Гн, 12 Ом)
Номинальная нагрузка, лампа
48 Вт
Номинальная нагрузка, омическая
48 Вт (12 Ом)
Максимальная рабочая частота при омической номинальной нагрузке
макс. 300 Гц (эта частота переключения ограничена количеством устройств шины, структурой шины, используемым программным обеспечением и используемой системой управления или компьютерной системой)
Устойчивость к обратному напряжению при коротких импульсах
Защита от обратного напряжения
Поведение при перегрузке
Автоматический перезапуск
Поведение при индуктивной перегрузке
Вывод может быть уничтожен
Поведение при отключении напряжения
Выход следует за источником питания без задержки
Тип продукта
Компонент ввода-вывода
Семейство продуктов
В соответствии
Тип
модульный
Объем поставки
включая разъем Inline и поле для маркировки
Количество каналов
2
Режим работы
Режим данных процесса с 2 битами
Диагностические сообщения
Короткое замыкание или перегрузка цифровых выходов Сообщение об ошибке в диагностическом коде (шина) и на дисплее (2 Гц) через светодиод (D) на модуле
Категория перенапряжения
II (МЭК 60664-1, EN 60664-1)
Степень загрязнения
2 (МЭК 60664-1, EN 60664-1)
Максимальная рассеиваемая мощность для номинального состояния
1,05 Вт
Напряжение питания
7,5 В постоянного тока (через перемычку напряжения)
Текущий розыгрыш
макс. 60 мА
Напряжение питания
24 В постоянного тока (через перемычку напряжения)
Диапазон напряжения питания
19,2 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
Текущий розыгрыш
макс. 4 А
Испытательное напряжение: питание 7,5 В (логика шины)/питание 24 В (ввод/вывод).
500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: питание 7,5 В (логика шины)/функциональное заземление
500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: питание 24 В (I/O) / функциональное заземление
500 В переменного тока, 50 Гц, 1 мин.
Имя соединения
Линейный разъем
Способ подключения
Пружинное соединение
Сечение проводника, жесткое
0,08 мм2 ... 1,5 мм2
Сечение провода, гибкий
0,08 мм2 ... 1,5 мм2
Сечение проводника AWG
28 ... 16
Длина зачистки
8 мм
Температура окружающей среды (рабочая)
-25 °С ... 55 °С
Степень защиты
IP20
Давление воздуха (рабочее)
70 кПа...106 кПа (до 3000 м над уровнем моря)
Давление воздуха (хранение/транспортировка)
70 кПа...106 кПа (до 3000 м над уровнем моря)
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 85 °С
Допустимая влажность (эксплуатация)
10 % ... 95 % (без конденсации)
Допустимая влажность (хранение/транспортировка)
10 % ... 95 % (без конденсации)
Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6.
5г
Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27.
25 г
Класс защиты
III (МЭК 61140, EN 61140, VDE 0140-1)
Тип крепления
Монтаж на DIN-рейку
Номер позиции
2861700
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
DN
Ключ продукта
ДРИ132
GTIN
4017918974602
Вес за штуку (включая упаковку)
86,95 г
Вес за штуку (без упаковки)
42 г
Номер таможенного тарифа
85389099
Страна происхождения
DE
ЭКЛАСС-13.0
27242604
ЭКЛАСС-15.0
27242604
ЭТИМ 10.0
EC001599
СПСК 21.0
32151600
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
