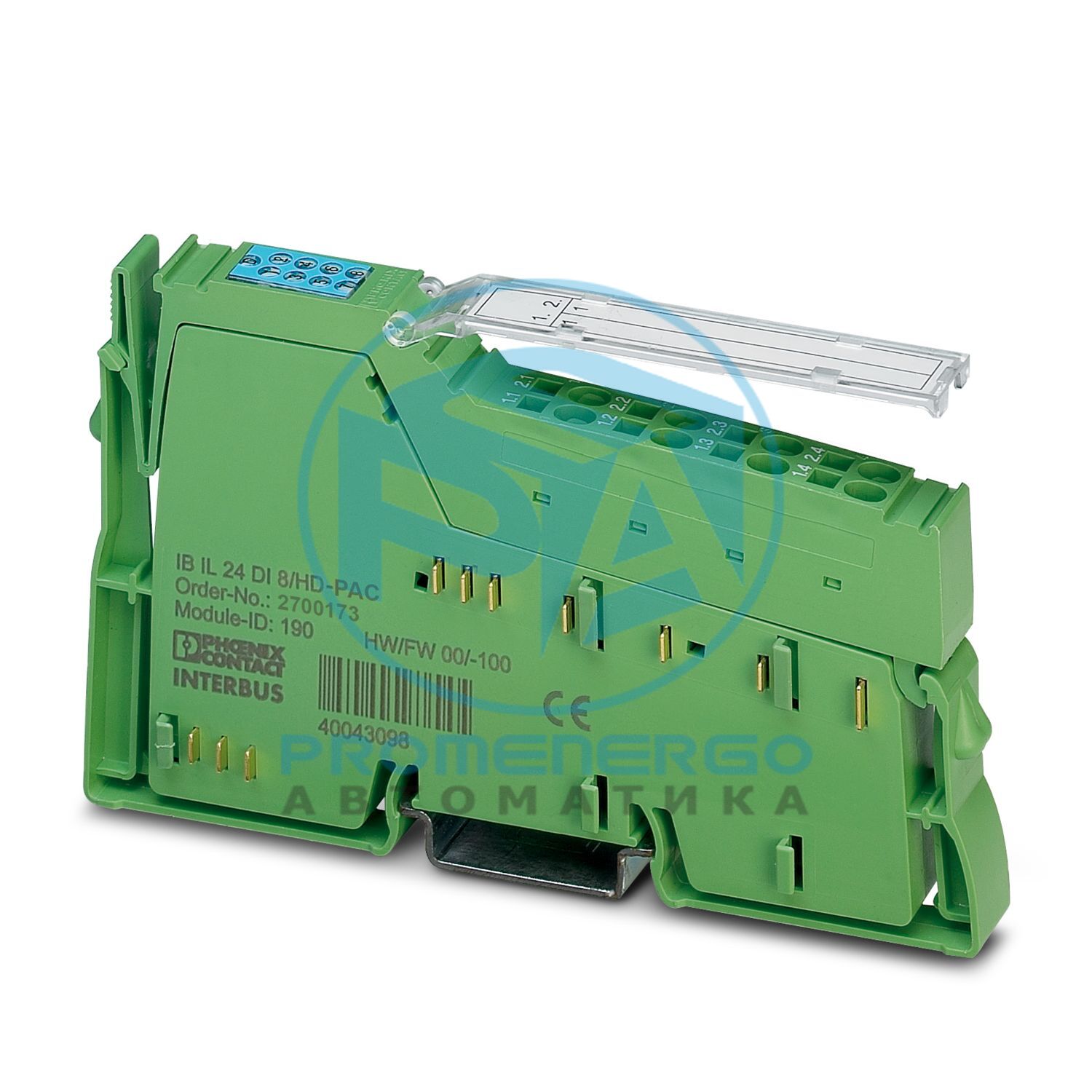

Inline, Клемма цифрового входа, Цифровые входы: 8, 24 В DC, технология подключения: 1-проводная, скорость передачи по локальной шине: 500 кбит/с, степень защиты: IP20, включая разъем Inline и поле для маркировки
Технические характеристики
Габаритный чертеж
Ширина
12,2 мм
Высота
119,8 мм
Глубина
71,5 мм
Примечание по размерам
Размеры корпуса
Примечание по применению
Только для промышленного использования
Примечание CCCex
Использование в потенциально взрывоопасных зонах не разрешено в Китае.
Цвет (корпус)
зеленый (RAL 6021)
Количество интерфейсов
2
Способ подключения
Перемычка встроенных данных
Скорость передачи
500 кбит/с
Код длины (шестнадцатеричный)
81
Идентификатор (десятичный)
190
Код длины (дес.)
129
Канал обработки данных
8 бит
Входная адресная область
1 байт
Область выходного адреса
0 байт
Канал параметров (PCP)
0 байт
Длина регистра (шина)
8 бит
Обязательные данные параметров
1 байт
Необходимые данные конфигурации
4 байта
Имя входа
Цифровые входы
Описание входа
EN 61131-2 типы 1 и 3
Количество входов
8
Способ подключения
Пружинное соединение
Технология подключения
1-проводник
Входное напряжение
24 В постоянного тока
Диапазон входного напряжения, сигнал «0»
-3 В постоянного тока ... 5 В постоянного тока
Диапазон входного напряжения Сигнал «1»
11 В постоянного тока ... 30 В постоянного тока
Номинальное входное напряжение U IN
24 В постоянного тока
Номинальный входной ток при U IN
тип. 2,4 мА
Типичный входной ток на канал
2,4 мА
Типичное время ответа
1 мс
Задержка при изменении сигнала с 0 на 1
1 мс
Задержка при изменении сигнала с 1 на 0
1 мс
Тип продукта
Компонент ввода-вывода
Семейство продуктов
В соответствии
Тип
модульный
Объем поставки
включая разъем Inline и поле для маркировки
Количество каналов
8
Режим работы
Режим обработки данных с одним байтом
Категория перенапряжения
II (МЭК 60664-1, EN 60664-1)
Степень загрязнения
2 (МЭК 60664-1, EN 60664-1)
Максимальная рассеиваемая мощность для номинального состояния
0,8 Вт
Напряжение питания
7,5 В постоянного тока (через перемычку напряжения)
Текущий розыгрыш
макс. 30 мА
Напряжение питания
24 В постоянного тока (через перемычку напряжения)
Диапазон напряжения питания
19,2 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
Текущий розыгрыш
макс. 5,5 мА
Испытательное напряжение: питание 7,5 В (логика шины)/питание 24 В (ввод/вывод).
500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: питание 7,5 В (логика шины)/функциональное заземление
500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: питание 24 В (I/O) / функциональное заземление
500 В переменного тока, 50 Гц, 1 мин.
Имя соединения
Линейный разъем
Способ подключения
Пружинное соединение
Сечение проводника, жесткое
0,08 мм2 ... 1,5 мм2
Сечение провода, гибкий
0,08 мм2 ... 1,5 мм2
Сечение проводника AWG
28 ... 16
Длина зачистки
8 мм
Температура окружающей среды (рабочая)
-25 °С ... 55 °С
Степень защиты
IP20
Давление воздуха (рабочее)
70 кПа...106 кПа (до 3000 м над уровнем моря)
Давление воздуха (хранение/транспортировка)
70 кПа...106 кПа (до 3000 м над уровнем моря)
Температура окружающей среды (хранение/транспортировка)
-25 °С ... 85 °С
Допустимая влажность (эксплуатация)
10 % ... 95 % (без конденсации)
Допустимая влажность (хранение/транспортировка)
10 % ... 95 % (без конденсации)
Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6.
5г
Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27.
25 г
Класс защиты
III (МЭК 61140, EN 61140, VDE 0140-1)
Тип крепления
Монтаж на DIN-рейку
Номер позиции
2700173
Упаковочная единица
1 шт.
Минимальный объем заказа
1 шт.
Ключ продаж
DN
Ключ продукта
ДРИ131
GTIN
4046356492485
Вес за штуку (включая упаковку)
83,2 г
Вес за штуку (без упаковки)
60 г
Номер таможенного тарифа
85389099
Страна происхождения
DE
ЭКЛАСС-13.0
27242604
ЭКЛАСС-15.0
27242604
ЭТИМ 10.0
EC001599
СПСК 21.0
32151600
Соответствует требованиям ЕС RoHS к веществам
Да
Освобождение
7(а), 7(в)-I
Экологичный период использования (EFUP)
EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
