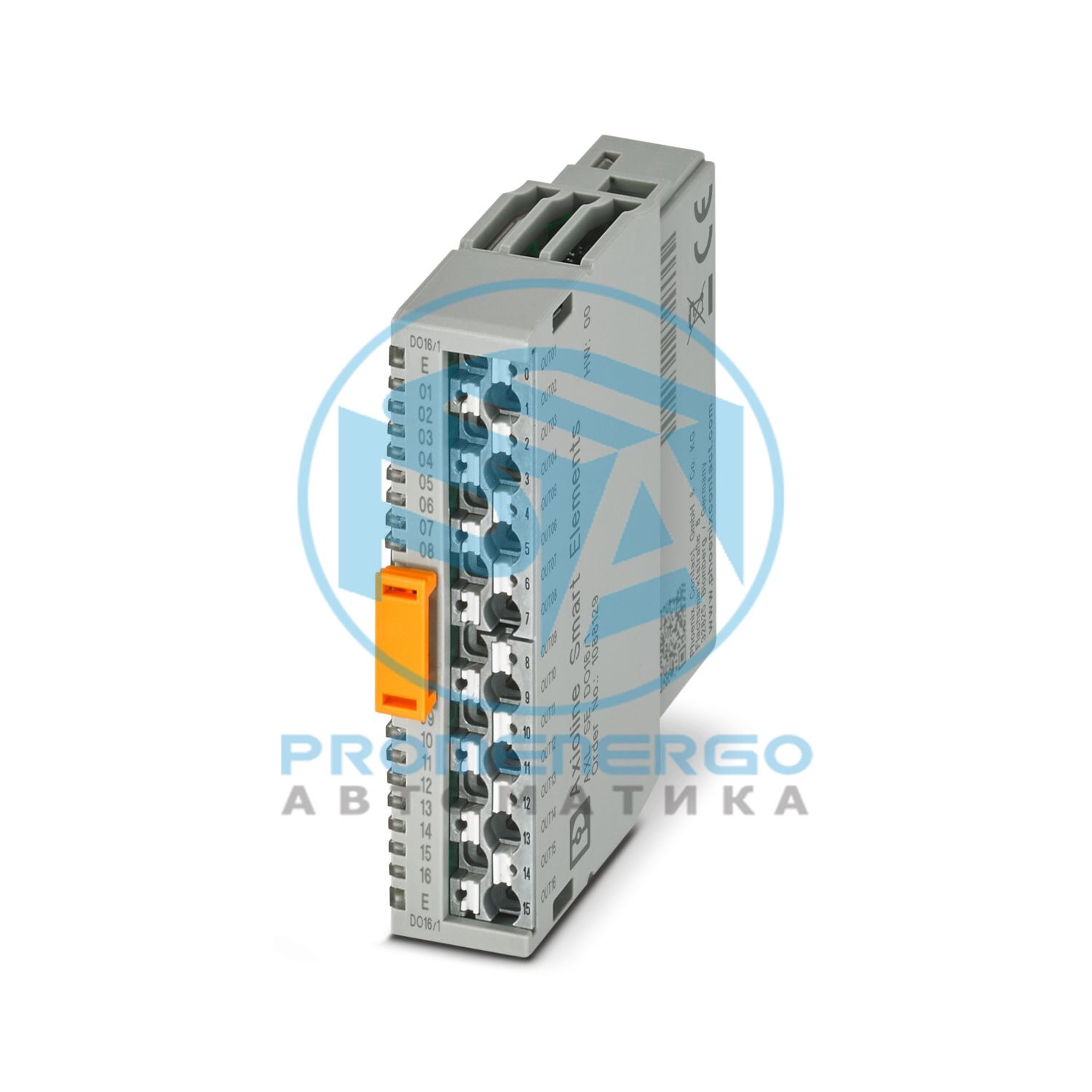

AXL SE DO16/1 - цифровой модуль

Axioline Smart Elements, Модуль цифровых выходов, Цифровые выходы: 16, 24 В пост. тока, 500 мА, технология подключения: 1-проводная, степень защиты: IP20

Технические характеристики

Габаритный чертеж

Ширина14,9 мм
Высота62,2 мм
Глубина62 мм
Примечание по применениюТолько для промышленного использования
Цвет (корпус)серый (RAL 7042)
Количество интерфейсов1
Способ подключенияКраевой разъем карты
Скорость передачиСм. систему, в которой вы используете Smart Element.
Время начала до готовности к работе< 500 мс
Канал обработки данных16 бит
Входная адресная область0 байт
Область выходного адреса2 байта
Обязательные данные параметров9 байт
Необходимые данные конфигурации6 байт
Имя выходаЦифровые выходы
Способ подключенияСоединение push-in
Технология подключения1-проводник
Количество выходов16
Защитная схемаЗащита от короткого замыкания и перегрузки; электронный
Выходное напряжение24 В
Ограничение напряжения, наводимого при разрыве цепи-32,8 В постоянного тока ... -15 В постоянного тока
Макс. допустимая токовая нагрузка на выходмакс. 500 мА
Максимальный выходной ток на модульмакс. 6 А (Также следите за тем, чтобы не превышался максимально допустимый ток 6 А!)
Номинальное выходное напряжение24 В постоянного тока
Нагрузка мин.10 кОм
Выходное напряжение в выключенном состояниимакс. 1 В
Выходной ток в выключенном состояниимакс. 300 мкА
Номинальная нагрузка, индуктивная12 ВА (1,2 Гн, 48 Ом, при номинальном напряжении)
Номинальная нагрузка, лампа12 Вт (при номинальном напряжении)
Номинальная нагрузка, омическая12 Вт (48 Ом, при номинальном напряжении)
Частота переключениямакс. 1200 в секунду (при резистивной нагрузке ток нагрузки не менее 50 мА)
Устойчивость к обратному напряжению при коротких импульсахограниченная защита до 0,5 А в течение 1 с
Поведение при перегрузкеВыключение с автоматическим перезапуском
Поведение при индуктивной перегрузкеВывод может быть уничтожен
Задержка сигналамакс. 100 мкс (при включении)
Отключение по токумин. 0,7 А
Выходной ток с прерыванием заземления при выключении< 1 мА
Тип продуктаКомпонент ввода-вывода
Семейство продуктовСмарт-элементы Axioline
Типмодульный
Монтажное положениеПосмотрите систему, в которой используется Smart Element.
Категория перенапряженияII (МЭК 60664-1, EN 60664-1)
Степень загрязнения2 (МЭК 60664-1, EN 60664-1)
Максимальная рассеиваемая мощность для номинального состояния1,2 Вт
Напряжение питанияс использованием краевых разъемов карты
Напряжение питания24 В постоянного тока (с использованием краевых разъемов карты)
Диапазон напряжения питания19,2 В пост. тока ... 30 В пост. тока (включая все допуски, включая пульсации)
Текущий розыгрышмакс. 6 А
Потребляемый токмин. 40 мА (без подключенных периферийных устройств)
Защитная схемаЗащита от перенапряжения; Посмотрите систему, в которой используется Smart Element.
ЗащитаПосмотрите систему, в которой используется Smart Element.
Испытательное напряжение: питание связи / питание 24 В (ввод/вывод)500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: питание связи/функциональное заземление500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: питание 24 В (I/O) / функциональное заземление500 В переменного тока, 50 Гц, 1 мин.
Имя соединенияввод/вывод
Примечание о способе подключенияПожалуйста, соблюдайте информацию о поперечном сечении проводов в руководстве пользователя «Axioline Smart Elements».
Способ подключенияСоединение push-in
Примечание о способе подключенияПожалуйста, соблюдайте информацию о поперечном сечении проводов в руководстве пользователя «Axioline Smart Elements».
Сечение проводника, жесткое0,25 мм2 ... 1,5 мм2
Сечение провода, гибкий0,25 мм2 ... 1,5 мм2
Сечение проводника AWG24 ... 16
Сечение провода, гибкий, с наконечником, с пластиковой втулкой0,25 мм2 ... 1,5 мм2
Сечение провода, гибкий, с наконечником, без пластиковой втулки0,25 мм2 ... 1,5 мм2
Сечение провода, гибкий, с наконечником, с пластиковой втулкой0,25 мм2 ... 1,5 мм2
Длина зачистки8 мм
Температура окружающей среды (рабочая)-25 °С ... 60 °С
Степень защитыIP20
Давление воздуха (рабочее)70 кПа...106 кПа (до 3000 м над уровнем моря)
Давление воздуха (хранение/транспортировка)70 кПа...106 кПа (до 3000 м над уровнем моря)
Температура окружающей среды (хранение/транспортировка)-40 °С ... 85 °С
Допустимая влажность (эксплуатация)5 % ... 95 % (без конденсации)
Допустимая влажность (хранение/транспортировка)5 % ... 95 % (без конденсации)
Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6.5г
Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27.30 г
Непрерывный удар в соответствии с EN 60068-2-27/IEC 60068-2-27.10 г
Класс защитыIII (МЭК 61140, EN 61140, VDE 0140-1)
Тип крепленияСъемный монтаж (слот Smart Element)
Монтажное положениеПосмотрите систему, в которой используется Smart Element.
Номер позиции1088129
Упаковочная единица1 шт.
Минимальный объем заказа1 шт.
Ключ продажDN
Ключ продуктаДРИБ32
GTIN4055626888101
Вес за штуку (включая упаковку)38,5 г
Вес за штуку (без упаковки)35 г
Номер таможенного тарифа85389091
Страна происхожденияDE
ЭКЛАСС-13.027242604
ЭКЛАСС-15.027242604
ЭТИМ 10.0EC001599
СПСК 21.032151600
Соответствует требованиям ЕС RoHS к веществамДа
Освобождение7(а), 7(в)-I
Экологичный период использования (EFUP)EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
Вещество-кандидат REACH (№ CAS)Свинец (CAS: 7439-92-1)
SCIP1566ffa1-dd75-48e7-af6c-20ee81deec9e
CO2e кг1732 кг CO2-экв.
