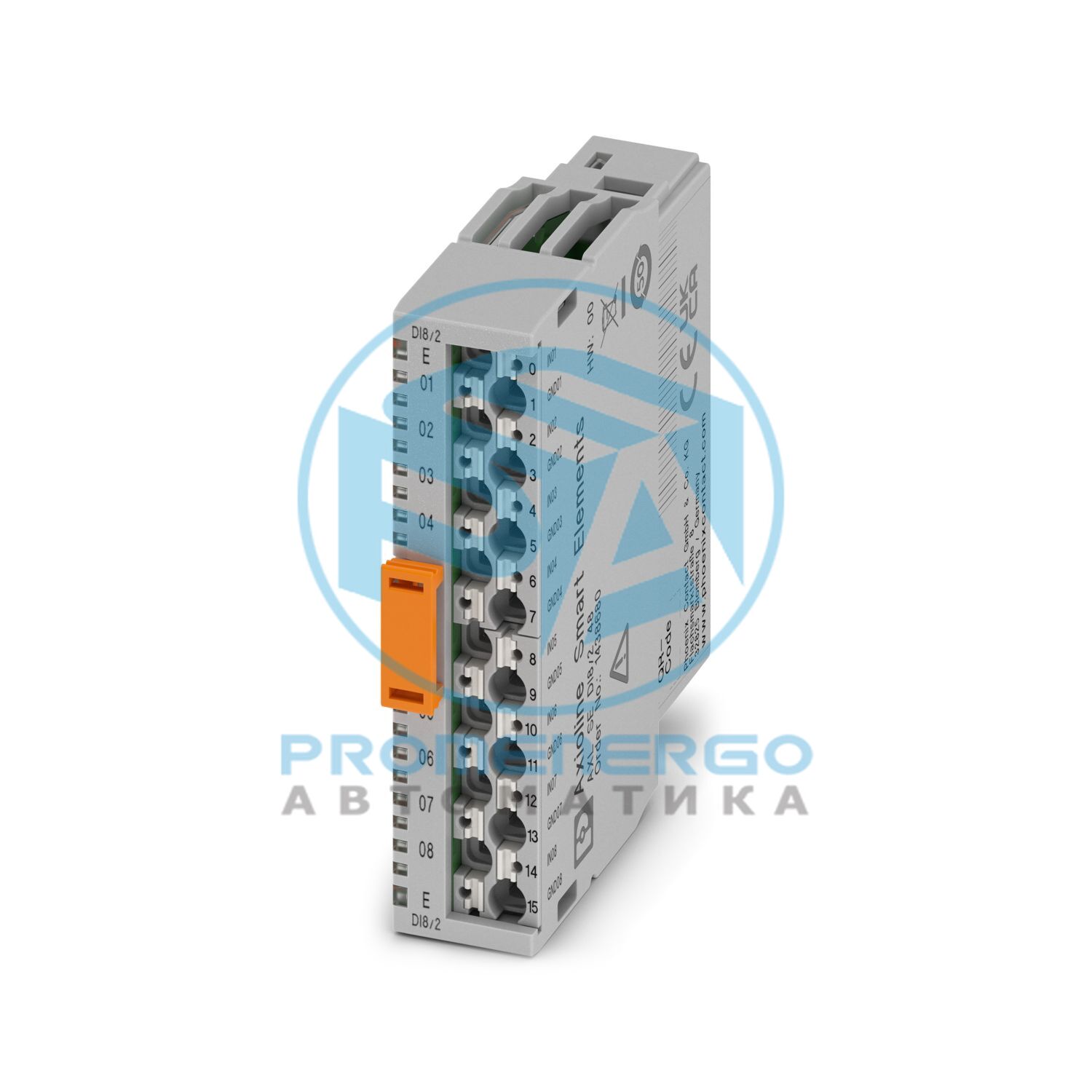

AXL SE DI8/2 48 - цифровой модуль

Axioline Smart Elements, Модуль цифровых входов, Цифровые входы: 8 (плавающие), 48 В пост. тока, технология подключения: 2-проводная, степень защиты: IP20

Технические характеристики

Габаритный чертеж

Ширина14,9 мм
Высота62,2 мм
Глубина62 мм
Примечание по применениюТолько для промышленного использования
Цвет (корпус)серый (RAL 7042)
Количество интерфейсов1
Способ подключенияКраевой разъем карты
Скорость передачиСм. систему, в которой вы используете Smart Element.
Время начала до готовности к работе< 500 мс
Канал обработки данных8 бит
Входная адресная область1 байт
Область выходного адреса0 байт
Обязательные данные параметров1 байт
Необходимые данные конфигурации6 байт
Имя входаЦифровые входы
Описание входаEN 61131-2 типы 1 и 3
Количество входов8 (плавающий)
Способ подключенияСоединение push-in
Технология подключения2-проводной
Диапазон входного напряжения-60 В постоянного тока ... 60 В постоянного тока
Диапазон входного напряжения, сигнал «0»-10 В постоянного тока ... 10 В постоянного тока
Диапазон входного напряжения Сигнал «1»15 В постоянного тока ... 60 В постоянного тока
Номинальное входное напряжение U IN48 В постоянного тока
Номинальный входной ток при U IN+/- 2,4 мА
Текущий потоклинейный до достижения номинального тока, затем постоянно ок. 2,4 мА
Время входного фильтра< 1 мс
Обновление данных процессатип. 330 мкс
Тип продуктаКомпонент ввода-вывода
Семейство продуктовСмарт-элементы Axioline
Типмодульный
Монтажное положениеПосмотрите систему, в которой используется Smart Element.
Категория перенапряженияII (МЭК 60664-1, EN 60664-1)
Степень загрязнения2 (МЭК 60664-1, EN 60664-1)
Максимальная рассеиваемая мощность для номинального состояния1,3 Вт
Напряжение питанияс использованием краевых разъемов карты
Испытательное напряжение: источник питания связи/питание 24 В U P500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: питание 24 В U P / функциональное заземление500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: питание связи/функциональное заземление500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: канал ввода/вывода/логика питания500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: канал ввода-вывода / питание 24 В U P100 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: канал ввода/вывода/функциональное заземление500 В переменного тока, 50 Гц, 1 мин.
Испытательное напряжение: канал ввода-вывода / канал ввода-вывода100 В переменного тока, 50 Гц, 1 мин.
Имя соединенияввод/вывод
Примечание о способе подключенияПожалуйста, соблюдайте информацию о поперечном сечении проводов в руководстве пользователя «Axioline Smart Elements».
Способ подключенияСоединение push-in
Примечание о способе подключенияПожалуйста, соблюдайте информацию о поперечном сечении проводов в руководстве пользователя «Axioline Smart Elements».
Сечение проводника, жесткое0,25 мм2 ... 1,5 мм2
Сечение провода, гибкий0,25 мм2 ... 1,5 мм2
Сечение проводника AWG24 ... 16
Сечение провода, гибкий, с наконечником, с пластиковой втулкой0,25 мм2 ... 1,5 мм2
Сечение провода, гибкий, с наконечником, без пластиковой втулки0,25 мм2 ... 1,5 мм2
Сечение провода, гибкий, с наконечником, с пластиковой втулкой0,25 мм2 ... 1,5 мм2
Длина зачистки8 мм
Температура окружающей среды (рабочая)-25 °С ... 60 °С
Степень защитыIP20
Давление воздуха (рабочее)70 кПа...106 кПа (до 3000 м над уровнем моря)
Давление воздуха (хранение/транспортировка)70 кПа...106 кПа (до 3000 м над уровнем моря)
Температура окружающей среды (хранение/транспортировка)-40 °С ... 85 °С
Допустимая влажность (эксплуатация)5 % ... 95 % (без конденсации)
Допустимая влажность (хранение/транспортировка)5 % ... 95 % (без конденсации)
Вибростойкость согласно EN 60068-2-6/IEC 60068-2-6.5г
Ударопрочность в соответствии с EN 60068-2-27/IEC 60068-2-27.30 г
Непрерывный удар в соответствии с EN 60068-2-27/IEC 60068-2-27.10 г
Класс защитыIII (МЭК 61140, EN 61140, VDE 0140-1)
Тип крепленияСъемный монтаж (слот Smart Element)
Монтажное положениеПосмотрите систему, в которой используется Smart Element.
Номер позиции1438680
Упаковочная единица1 шт.
Минимальный объем заказа1 шт.
Ключ продажDN
Ключ продуктаДРИБ31
GTIN4063151816759
Вес за штуку (включая упаковку)37 501 г
Вес за штуку (без упаковки)35 г
Номер таможенного тарифа85389091
Страна происхожденияDE
ЭКЛАСС-13.027242604
ЭКЛАСС-15.027242604
ЭТИМ 10.0EC001599
СПСК 21.032151600
Соответствует требованиям ЕС RoHS к веществамДа
Освобождение7(с)-I
Экологичный период использования (EFUP)EFUP-50 Таблицу декларации RoHS для Китая, связанную с изделием, можно найти в области загрузки соответствующей статьи в разделе «Декларация производителя». Для всех изделий с EFUP-E таблица декларации RoHS для Китая не выдается и не требуется.
Вещество-кандидат REACH (№ CAS)Нет substance above 0.1 wt%
